往复动力传动用十字头结构设计方案

项目分类:通用机械零部件 发布时间:2022-02-05 ID:547622
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案
  • 往复动力传动用十字头结构设计方案

  在往复式动力机械的传动链路中,十字头是衔接活塞连杆与滑动导路的核心中间部件,常见于内燃机、往复泵、压缩机等需要将旋转运动转化为直线往复运动,或是反向传递动力的设备场景中,其作用是把连杆传递的侧向力通过导路承载面抵消,避免活塞组件承受额外侧向载荷,减少活塞与缸壁之间的偏磨损耗,延长动力端密封件与摩擦副的使用寿命。

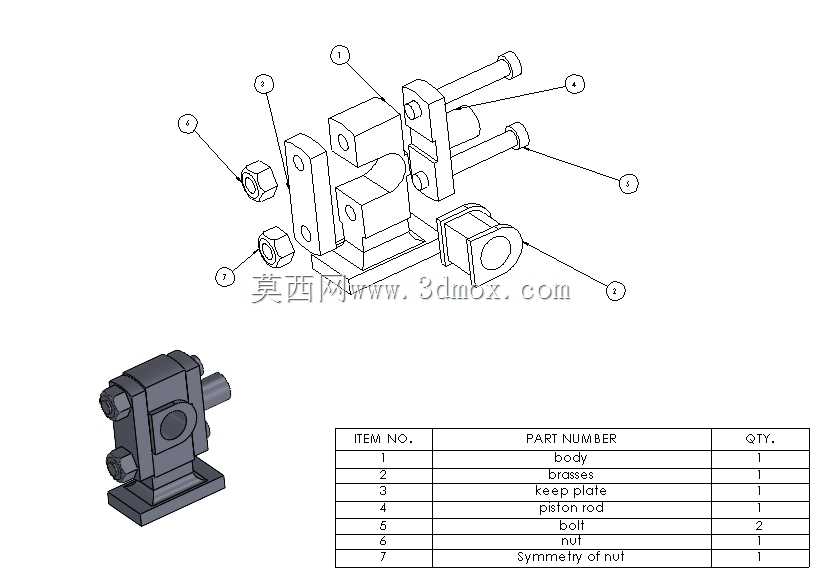

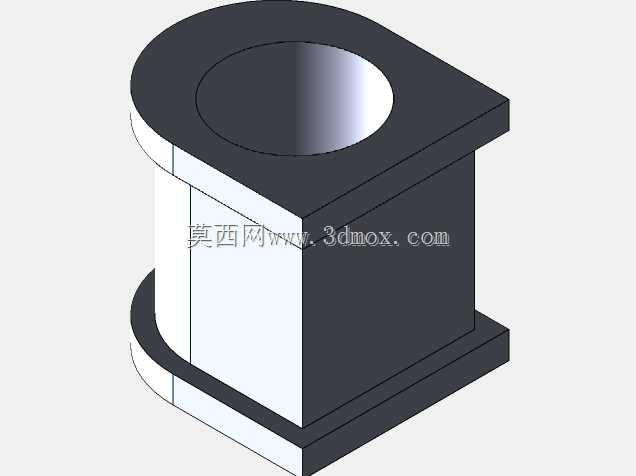

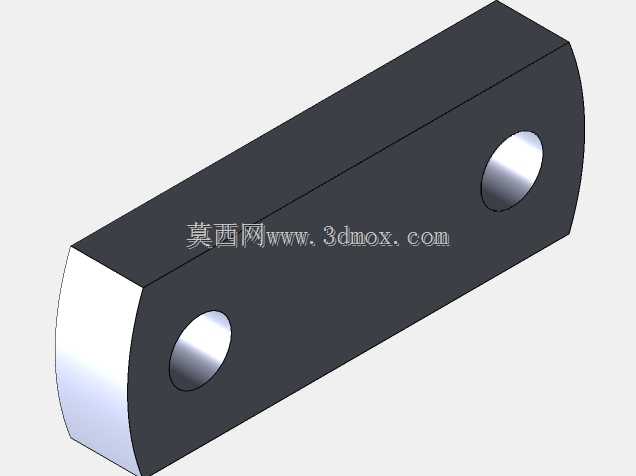

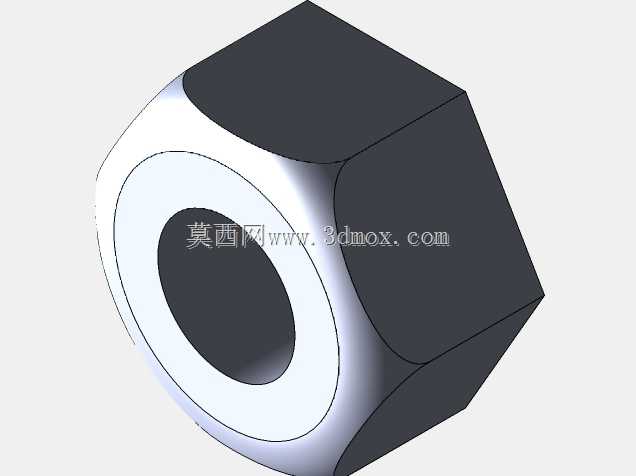

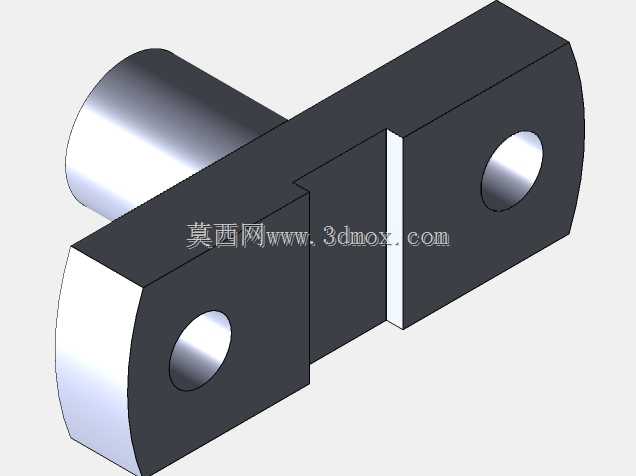

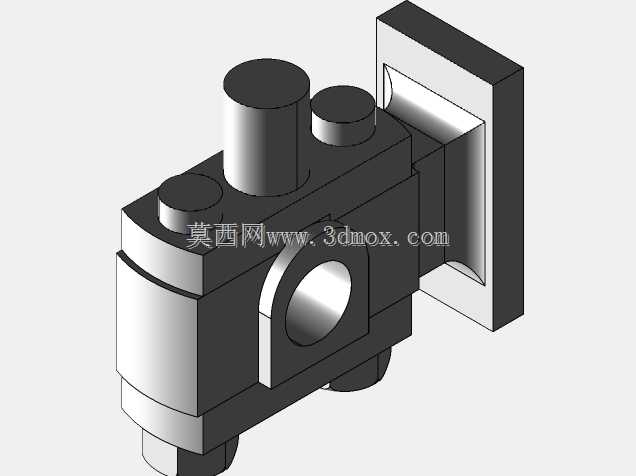

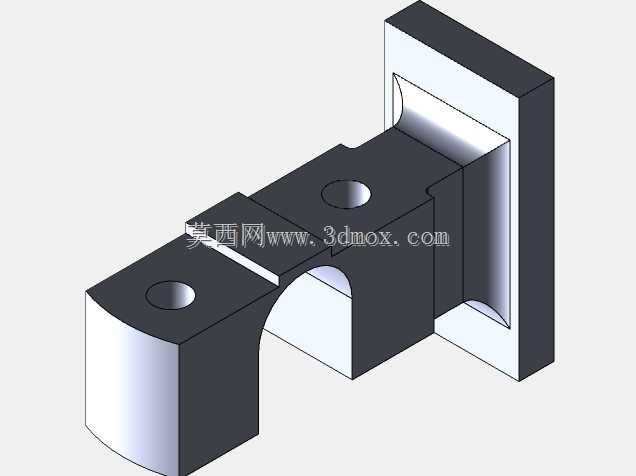

  从结构设计逻辑来看,该十字头采用分体式装配结构,主体为带安装基座的十字形承力本体,本体上设置有同轴的销轴安装孔,用于连接连杆小头端,两侧对称布置的螺栓过孔用于安装保持压板,将连杆销轴牢牢限位在安装孔内,避免运行过程中销轴窜动脱出;本体下部的滑动配合面与设备导路形成滑动摩擦副,表面粗糙度需要控制在合理区间,配合间隙既要保证往复运动顺畅无卡滞,又要避免间隙过大带来的横向冲击。配套的零件包含铜质轴套、锁紧螺母、连接螺栓、活塞杆连接端,其中铜套镶嵌在销轴孔内,利用铜合金的减摩特性降低销轴转动过程中的磨损,磨损后可单独更换铜套无需更换整个十字头本体,大幅降低后期维护成本。

  设计过程中需要重点匹配的安装边界包含:十字头滑动面的外形尺寸需要与设备导路的内廓尺寸保持H7/f7的间隙配合公差,销轴孔的中心高需要与活塞、连杆的运动中心高完全重合,避免出现运动干涉;活塞杆连接端的螺纹规格需要匹配对应活塞杆的端部螺纹,保证同轴度误差控制在0.02mm以内,防止活塞杆往复运动过程中出现偏摆。整体装配完成后,需要保证各连接螺栓的预紧力符合设计要求,锁紧螺母的防松结构可靠,在高频往复运动工况下不会出现连接件松动。

  从实际工况适配角度,该结构的十字头可适配中低速往复动力设备,承力本体采用铸铁或铸钢材质保证足够的结构刚度,滑动面可根据润滑条件选择是否镶嵌减摩合金层,在有油润滑的工况下可直接采用本体加工面配合,无油润滑工况则需要额外镶嵌自润滑材料衬层。设计时还需要考虑润滑油路的布置,在十字头本体上开设对应油孔,将润滑油引导至销轴摩擦面与滑动导路面,保证各摩擦副处于良好润滑状态,降低运行温升与磨损速率。
