四槽槽轮间歇传动机构结构设计

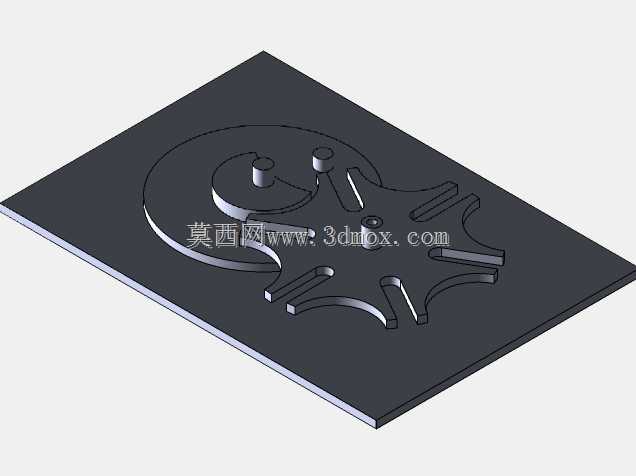

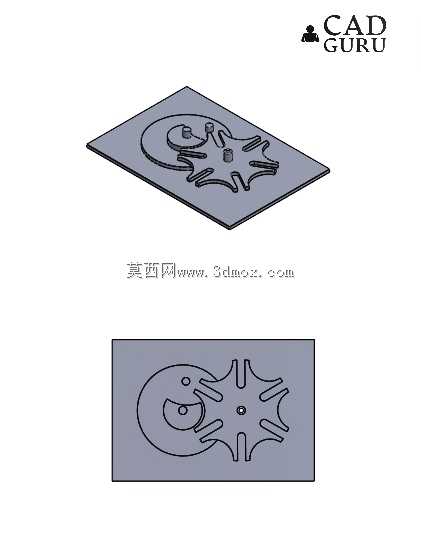

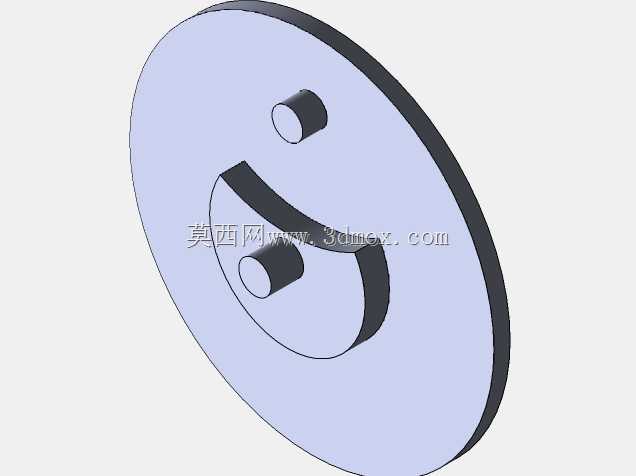

　　这套间歇传动结构核心采用四槽外槽轮布局，主动拨盘上的圆柱销在连续回转过程中，可精准切入槽轮的径向导槽，带动槽轮完成90度定角度转位，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，实现转位后的精准锁止，避免槽轮在停歇阶段出现窜动，整套机构无需额外制动元件即可实现稳定的间歇转位输出。在轻工包装、多工位装配、自动送料等需要定角度间歇送进的设备场景中，这类槽轮传动结构应用十分广泛，比如多工位转盘式装配机的工位转位、包装生产线的盒体步进送进、印刷设备的走纸间隙进给，都能依靠这类结构实现可靠的间歇动作，相比棘轮传动，槽轮传动的转位过程冲击更小，运行噪音更低，在中低速间歇传动场景中具备更高的传动平稳性。设计这套结构时，

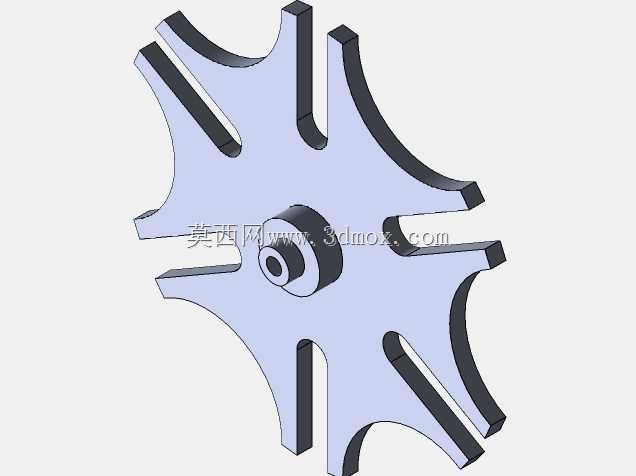

　　首先需要根据实际工位需求确定槽轮的槽数，四槽结构对应每次90度的转位角度，适配四工位的循环作业需求，拨盘圆柱销的回转半径需要与槽轮中心距严格匹配，保证圆柱销进入和脱离导槽时的运动轨迹顺滑，避免出现卡滞或刚性冲击；锁止弧的配合间隙需要控制在合理范围，既要保证锁止阶段槽轮不会出现周向晃动，也要避免配合过紧导致的磨损加剧。槽轮的导槽侧壁需要做微小的拔模斜度处理，降低圆柱销与导槽侧壁的滑动摩擦，同时拨盘的锁止弧端面需要做倒角处理，避免转位启动和结束阶段出现剐蹭。安装层面，槽轮与拨盘的支撑轴需要保证严格的平行度，两轴的中心距公差需要控制在IT7级精度范围内，否则会导致圆柱销与导槽的配合间隙不均，加剧局部磨损甚至出现卡滞；

　　槽轮的安装端面需要预留足够的避让空间，避免槽轮转位时与周边的固定构件发生干涉，拨盘的动力输入端可直接与减速电机输出轴连接，也可通过同步带轮接入设备的主传动链，根据实际设备的传动转速需求，可在拨盘与槽轮的支撑位置加装含油轴承或深沟球轴承，降低回转过程中的摩擦阻力，提升机构的使用寿命。这类外槽轮结构的结构十分紧凑，所有传动构件都可集成在一块安装基板上，不需要复杂的支撑框架，在小型自动化设备中布置时占用的安装空间很小，同时构件的加工工艺性较好，槽轮和拨盘都可采用常规的铣削加工完成，不需要特殊的加工设备，加工成本较低，适合在中小载荷的间歇传动场景中批量应用。实际调试过程中，可通过调整圆柱销的伸出长度，适配不同厚度的槽轮安装需求，同时可在圆柱销上加装滚动套，将圆柱销与导槽之间的滑动摩擦转化为滚动摩擦，进一步降低传动过程中的磨损，提升机构的高速运行适配性。
