四旋翼POV无人机机架结构设计方案

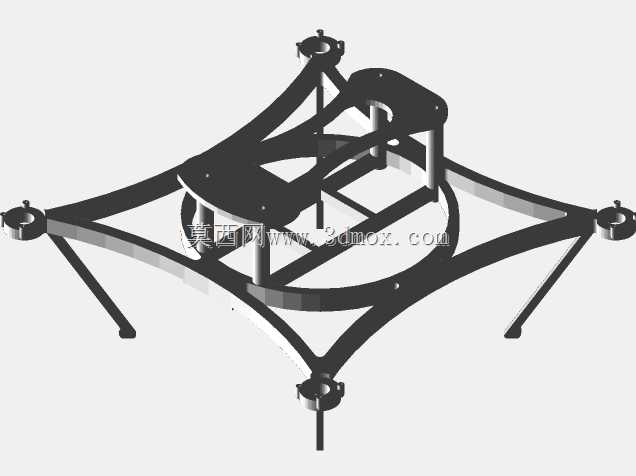

　　这款四旋翼机架的设计围绕POV视觉展示类无人机的实际使用需求展开，区别于常规航拍无人机的结构逻辑，在机架中心预留了足够的POV显示模块安装空间，中心区域的镂空框架既可以容纳LED显示阵列的走线与控制板，也能减少飞行过程中的风阻干扰，避免结构件遮挡POV显示的视觉效果。机臂采用对称式X型布局，四个机臂末端的电机安装座预留了标准的电机安装孔位，适配常用的微型无刷电机安装尺寸，安装座下方延伸出细长的起落架支脚，支脚长度经过匹配计算，既可以保证起降时机架底部搭载的POV显示模块不会与地面发生剐蹭，也不会因为支脚过长增加整机的重量负担与飞行风阻。

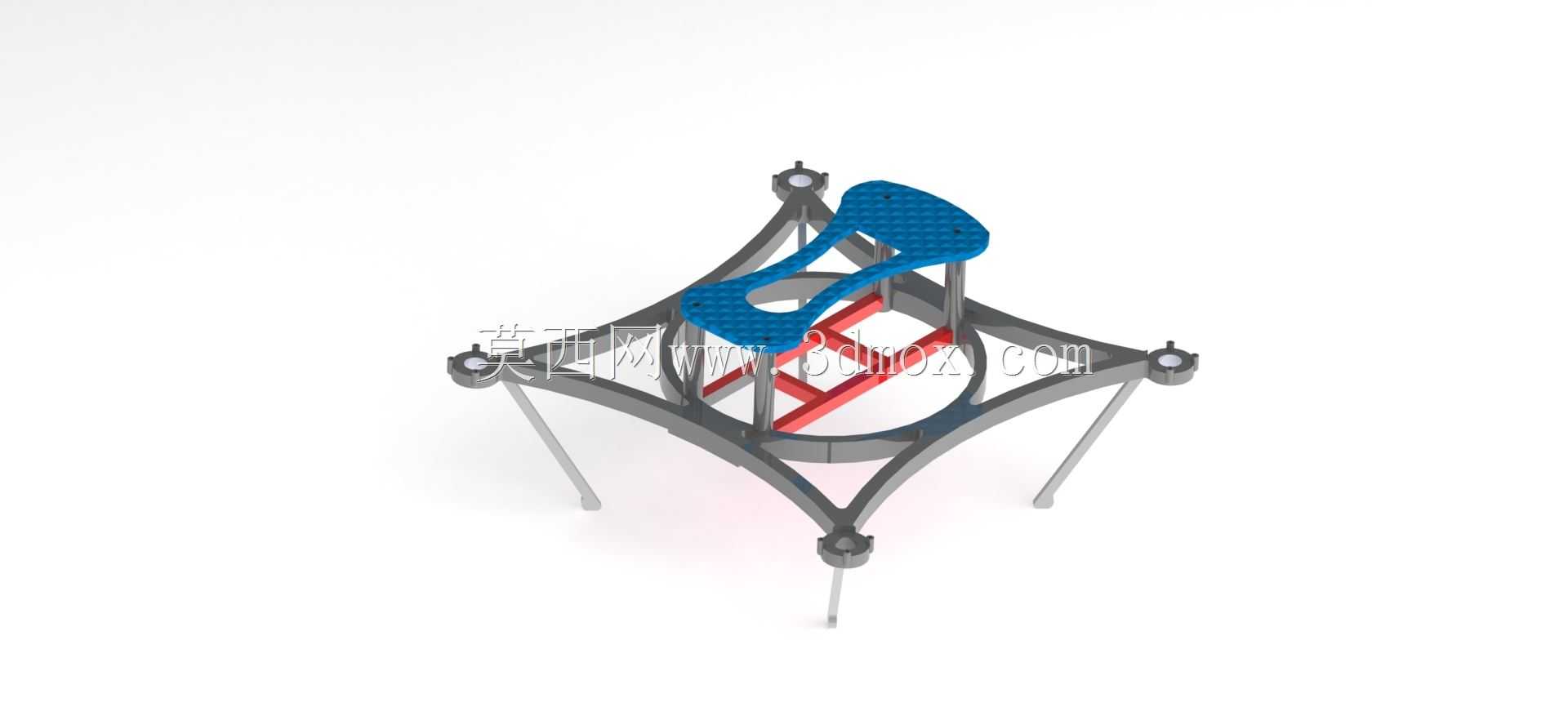

　　从实际应用场景来看，这类机架主要适配室内外的POV视觉展示飞行、小型活动的空中动态文字图案展示、低空创意视觉表演等场景，因此结构设计上优先考虑了轻量化与结构刚性的平衡，机架主体框架采用一体化的结构设计思路，减少不必要的拼接零件，降低装配复杂度的同时也减少了飞行过程中的结构松动风险。中心区域的蓝色安装座为飞控与电池的固定位，安装位的尺寸边界经过校准，可以适配常用的微型飞控板与2S-3S锂电池的安装，固定孔位预留了通用的安装间距，不需要额外打孔修改即可完成核心部件的装配。

　　机臂与中心框架的连接位置做了加强筋结构处理，抵消飞行过程中电机高速转动带来的振动传导，避免振动传递到中心的POV显示模块导致显示画面抖动。机架下方的红色结构件为POV显示模块的安装导轨，可以快速完成显示模块的拆装与固定，导轨的安装间隙经过公差匹配，保证模块安装后不会在飞行过程中出现移位。整个机架的外形轮廓控制在合理的尺寸范围内，既保证了四旋翼动力布局的桨叶间距安全，不会出现桨叶打桨的问题，也尽可能压缩了整机的横向尺寸，提升飞行过程中的灵活性，适配狭小空间内的POV展示飞行需求。起落架支脚采用微向外倾斜的布局，提升起降时的支撑稳定性，即使在不太平整的地面起降也能保证整机不会侧翻，支脚末端没有额外加装减震垫的冗余设计，因为POV展示飞行多在平整的室内场地或硬质平整户外场地开展，过度的减震结构反而会增加不必要的重量。走线槽隐藏在机臂的内部空腔中，电机与电调的连接线可以从机臂内部穿入中心框架，避免线材外露带来的风阻增加与飞行过程中线材被桨叶打到的风险，整体结构的装配逻辑清晰，所有安装位的边界尺寸都做了干涉校验，装配完成后不会出现零件之间的运动干涉问题。
