Optoform40精密车床三维结构模型

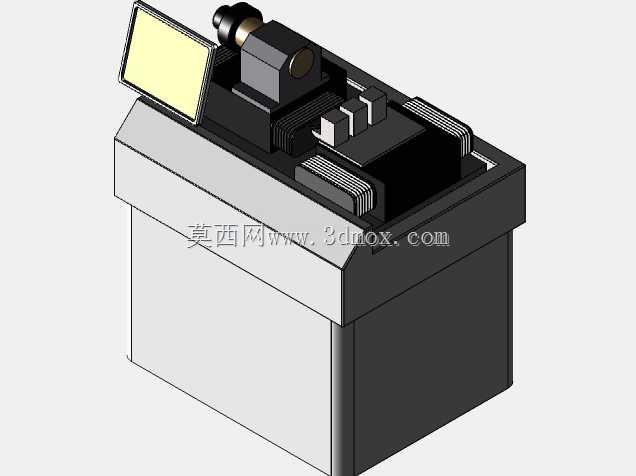

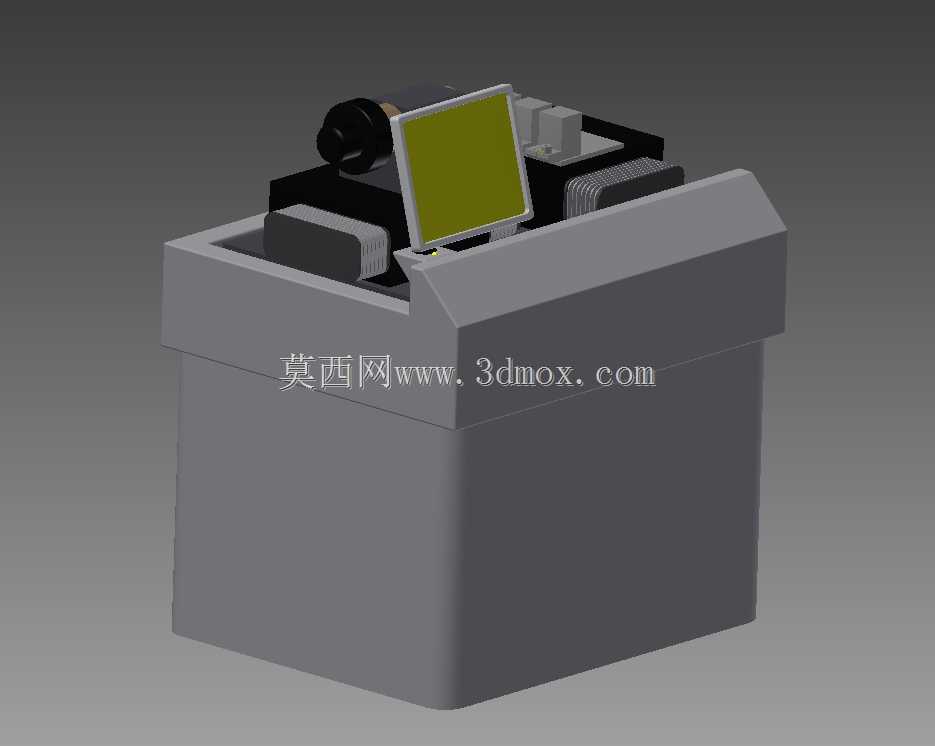

　　这款精密车床的三维结构还原，完全围绕超精密加工场景的实际落地需求搭建，在光学元件、精密微型轴类、高精度模具镶件的加工场景中，这类设备是保障微米级形位公差的核心载体。从结构布局来看，模型完整复现了该型号车床的床身基座、主轴单元、进给滑台、操作交互端的全部装配关系，床身采用整体式箱型结构设计，这种结构的核心考量是最大化降低切削过程中的振动传导，毕竟在超精密切削工况下，哪怕微米级的谐振都会直接反映在工件表面粗糙度上，整体式箱型床身的大质量基座可以有效吸收主轴高速运转、刀具切削产生的振动能量，同时为上部所有运动部件提供稳定的安装基准面。

　　从安装边界来看，模型还原的设备整体占地轮廓适配中小型精密加工车间的工位布局，床身底部的安装基面预留了标准的设备调平螺栓孔位，现场安装时不需要额外制作复杂的混凝土基础，只要车间地面平整度满足二级以上精度要求，通过调平螺栓即可完成设备水平校准，大幅降低车间部署的改造成本。进给系统的布局采用了纵横向滑台叠层设计，横向滑台承载纵向进给单元与刀架结构，滑台的导轨安装面在建模时还原了实际加工中的刮研工艺预留量，这种细节的还原能够让结构工程师在做产线布局仿真时，准确核算滑台全行程范围内的运动包络，避免后续产线部署时出现周边设备与滑台运动轨迹干涉的问题。

　　主轴单元的结构还原重点考虑了超精密切削的转速稳定性需求，主轴安装位与床身的结合面采用了定位止口加螺栓组的连接结构，能够保证主轴回转轴线与床身导轨的平行度公差控制在微米级，适配有色金属、光学晶体等难加工材料的镜面车削需求。操作交互端的显示屏采用可角度调节的支架结构，这种设计的实际用途是适配不同身高操作人员的操作视角，同时在设备进行封闭式防护改造时，显示屏可以调整到防护舱外部的合适位置，不需要额外改动操作线路的排布。

　　设备的刀架安装位预留了标准的刀具装夹接口，可适配单点金刚石刀具、硬质合金精车刀等多种精密加工刀具，在做工艺仿真时，可以直接在刀架位置装配对应刀具模型，模拟完整的车削走刀路径，验证加工过程中刀具与工件、夹具的干涉情况。床身内部的腔体结构在建模时也做了准确还原，这部分腔体在实际设备中主要用于收纳切削液管路、电气走线以及排屑机构的安装空间，做车间布局规划时，可以根据这个腔体的出入口位置，提前排布车间的切削液供给管路、电力线缆的走向，避免后期管线排布出现弯折半径不足、与设备运动部件干涉的问题。

　　从功能特性的还原来看，模型完整呈现了该型号车床的全封闭防护安装位，设备上部的周边结构预留了防护门板的安装滑槽，用户在做设备升级改造时，可以直接基于这个安装位设计定制化的安全防护结构，不需要额外在床身上打孔加工，破坏床身的整体结构刚性。滑台的驱动单元安装位还原了伺服电机与丝杠的连接结构，在做设备维护仿真时，可以直观看到电机的拆装空间、丝杠的预紧调整位置，方便设备维护人员提前熟悉设备的结构布局，缩短现场维护的停机时间。

　　在精密光学元件加工场景中，这类车床需要长期保持稳定的加工精度，因此模型中床身的热变形对称结构也做了准确还原，床身的筋板布局采用对称式设计，当设备长时间运转产生温度变化时，床身的热变形会沿着对称方向均匀释放，不会导致主轴轴线与导轨的平行度出现单侧偏移，这也是超精密车床区别于普通车床的核心结构设计点。做三维建模学习的从业者，可以通过这个模型直观理解对称式筋板布局在控制热变形方面的实际作用，而做设备选型的工程师，则可以通过模型的整体尺寸、安装接口、运动包络参数，快速判断该设备是否适配自身车间的场地条件、加工工艺需求，不需要反复查阅零散的设备样本资料。
