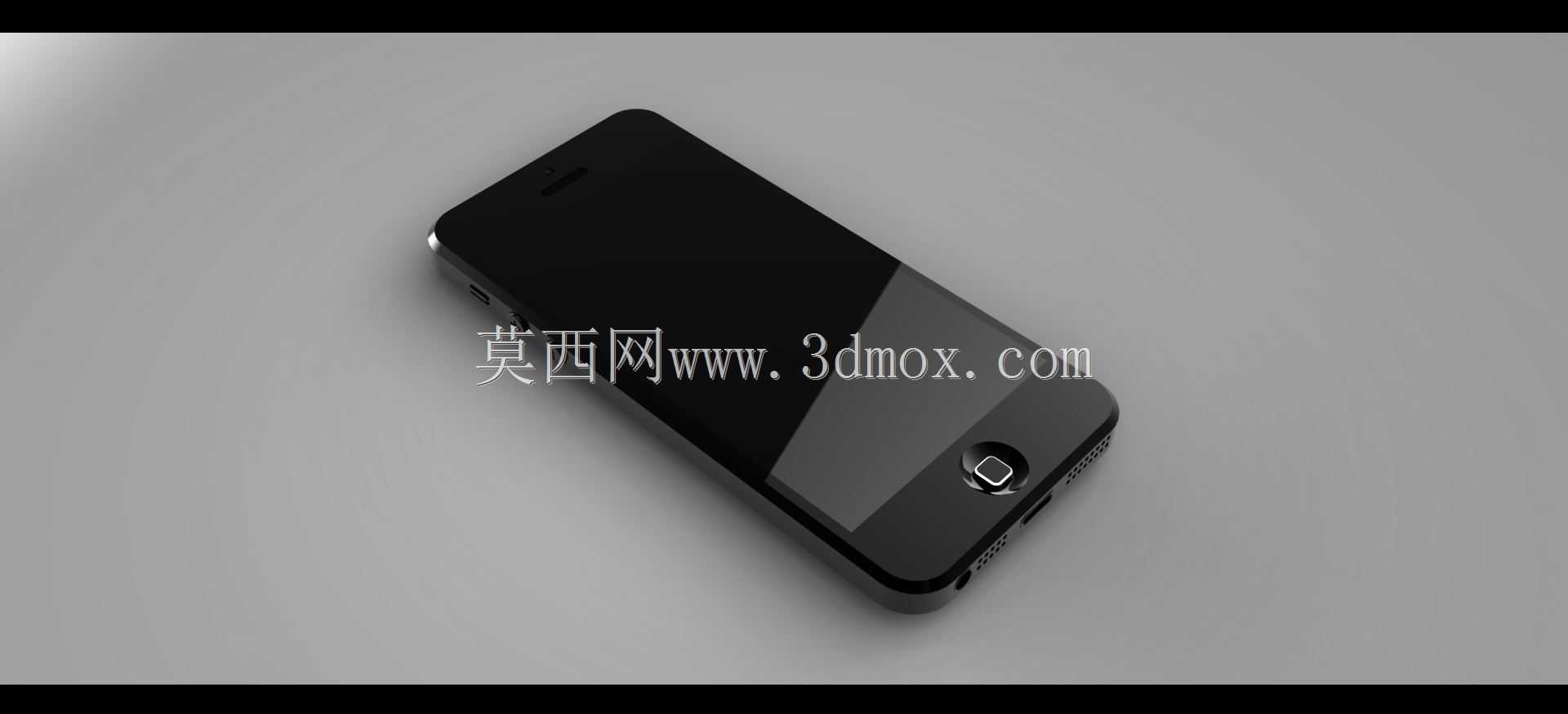

苹果iPhone5智能手机外观结构三维数模

　　这款手持通讯终端的三维数模还原了直板触控手机的经典结构形态，整机采用一体化直边中框搭配双面平面的设计语言，在手持握持的人机交互层面做了充分的结构适配，机身侧边的弧度过渡经过反复调校，单手握持时的受力点均匀分布在手掌指节位置，长时间握持不会产生明显的硌手感。从结构设计逻辑来看，整机的装配基准围绕中框展开，前面板触控屏、后盖壳体、内部元器件固定位均以中框的定位柱为装配基准，有效控制了整机装配的累计公差，屏幕与中框的配合间隙控制在消费电子类产品的常规公差范围内，既可以满足日常使用的防尘需求，也不会因为公差过小导致装配时出现壳体挤压变形的问题。机身底部的接口开孔、侧边的按键位、顶部的降噪孔位都按照实际量产机型的排布做了1:1还原，

　　接口周边的加强筋结构在数模中也有完整呈现，这类加强筋的作用是提升接口区域的结构强度，避免日常插拔数据线时的外力导致接口周边壳体开裂。在实际行业应用场景中，这类消费电子终端的三维数模常被用于配套外设的结构开发，比如手机保护壳的结构设计、车载支架的适配卡位开发、外接镜头配件的夹持结构匹配等，做外设开发时可以直接调用该数模做装配干涉检查，不需要再手动逆向测绘整机外形尺寸，能大幅缩短外设产品的开发周期。数模中完整还原了机身的所有外观曲面特征，包括正面Home键的凹陷弧度、侧边按键的凸起高度、摄像头区域的台阶结构，这些细节特征对于做外观仿真渲染、产品展示动画制作的从业者来说，可以直接调用材质球做效果输出，不需要再二次修整曲面。

　　从安装边界的尺寸来看，整机的长宽厚尺寸完全匹配量产机型的实际参数，做配套工装夹具设计时，可以直接以该数模的外形轮廓作为夹具型腔的设计参考，夹具的夹持位要避开机身侧边的按键和接口位置，避免装夹时误触按键或者刮花壳体表面。机身背部的摄像头区域做了下沉式台阶设计，配套的保护类产品在这个位置需要预留足够的避让空间，避免摄像头镜片被保护件磨损，数模中准确还原了这个台阶的深度和直径尺寸，设计配套件时可以直接提取该区域的轮廓线做避让结构。在结构设计思路上，这款机型采用的是内置电池不可拆卸的结构方案，后盖与中框的卡扣位排布均匀，卡扣的扣合量经过合理设计，既可以保证日常使用时后盖不会松脱，也能满足售后拆机维修时的拆卸需求，不会因为扣合量过大导致拆机时损坏卡扣。
