陶格拉斯HP5010A GNSS贴片天线结构设计

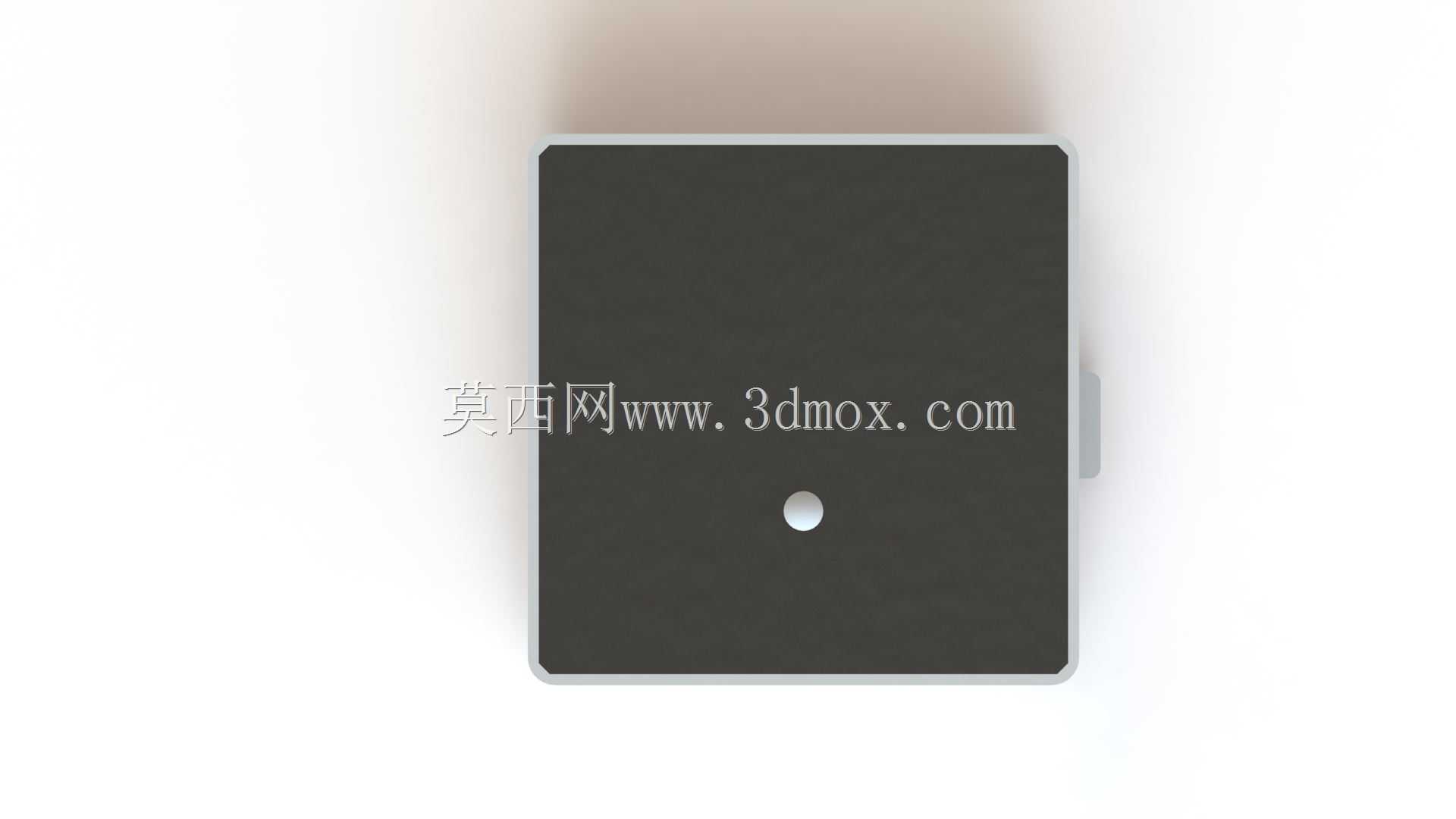

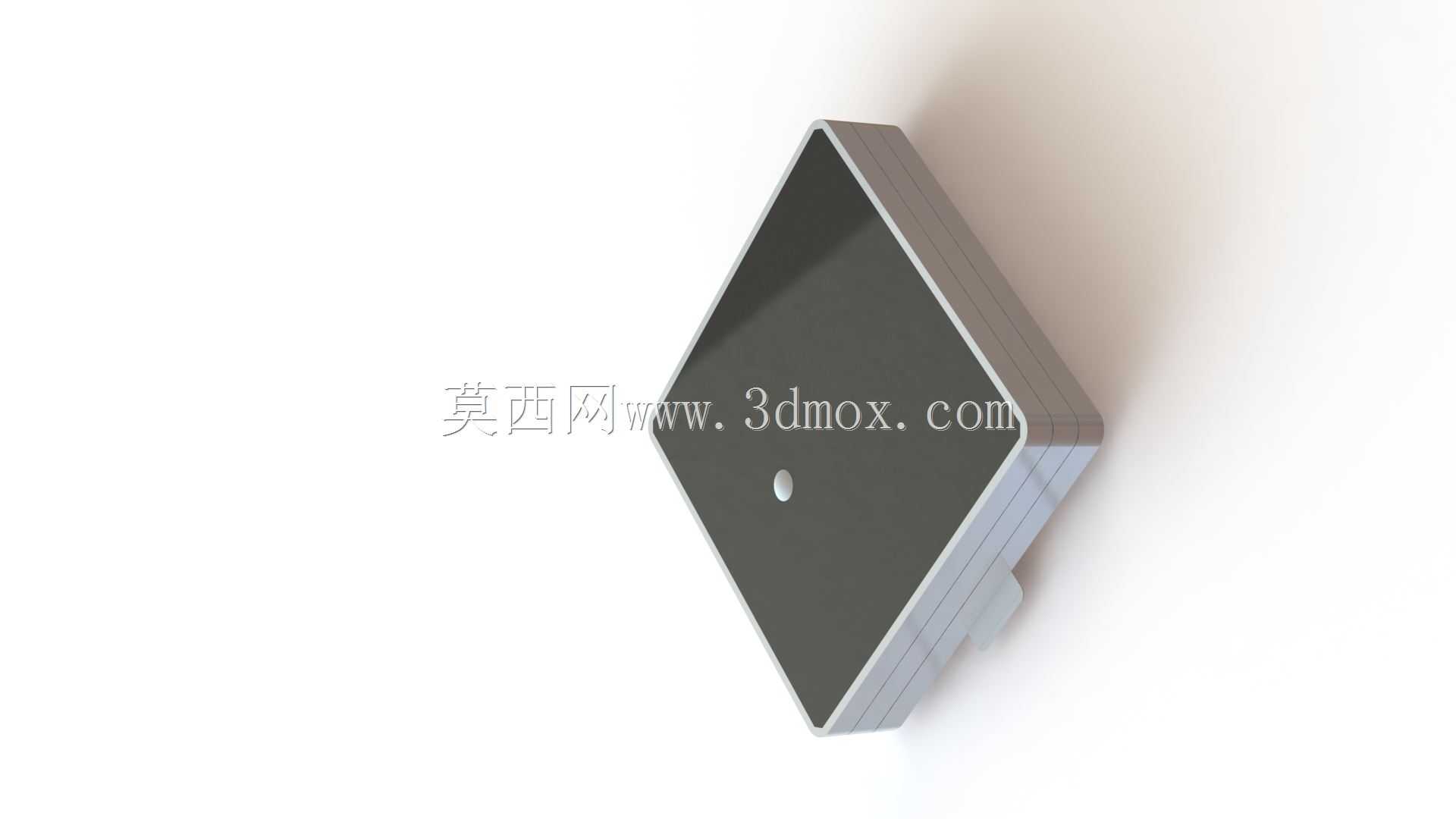

　　在无人机飞控系统、便携导航终端、车载定位模组这类对空间占用极度敏感的设备里，GNSS接收天线的选型和结构适配一直是结构工程师需要重点考量的环节，陶格拉斯HP5010A这类贴片式GNSS天线，正是为解决紧凑空间内的卫星信号接收需求设计的。从实际工程应用来看，这类贴片天线不需要额外架设外置天线结构，能够直接贴合在设备主控PCB板的表层焊接固定，大幅缩减整机的结构高度，对于轴距在250mm以下的小型穿越机、手持测绘定位终端这类内部空间寸土寸金的设备来说，能够在不额外占用结构堆叠空间的前提下，完成多星座卫星信号的接收，支撑设备实现实时定位、航迹记录、姿态校准这类核心功能。从设计思路上看，这款天线采用方形陶瓷介质基材作为信号接收的核心载体，

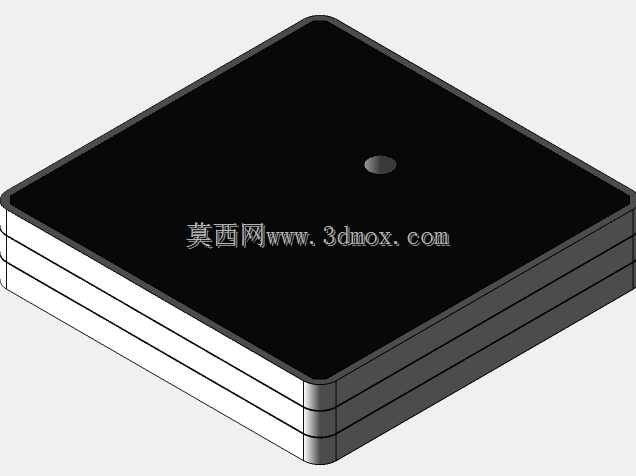

　　介质基材的介电常数经过校准，能够匹配GNSS频段的信号谐振要求，表层的金属辐射层采用覆铜工艺制作，边缘做了钝化处理避免焊接过程中出现毛刺连锡的问题，基材中心预留的定位标记点，能够在SMT贴片加工时配合设备视觉定位系统完成精准对位，降低批量生产时的贴装偏差率。外形尺寸上，这款天线采用正方形薄型结构，整体厚度控制在毫米级，安装边界只需要在PCB上预留对应边长的净空区域，周边3mm范围内不布置高频元器件和金属结构件，就能避免金属屏蔽对信号接收增益造成的衰减，天线的馈电点采用边缘侧出设计，能够直接和PCB表层的射频走线连通，不需要额外设置馈线转接，减少信号传输路径上的损耗。在实际结构适配过程中，

　　工程师只需要在设备外壳对应天线的位置预留非金属开窗区域，避免金属外壳直接覆盖在天线正上方，就能保证天线的信号接收灵敏度满足使用要求，这类贴片天线的抗振动性能优于传统的外置棒状天线，在无人机高速飞行、设备跌落冲击的场景下，不会出现天线移位、馈线断裂的问题，能够长期稳定工作。从射频性能匹配的角度，这款天线支持全星座GNSS信号接收，能够同时捕获GPS、北斗、GLONASS等多个卫星系统的信号，在城市峡谷、植被遮挡这类弱信号场景下，也能维持稳定的信号锁定，为设备提供连续的定位数据输出，结构设计上没有多余的外挂结构，整体装配流程和常规表贴电子元件一致，能够直接纳入常规SMT产线完成焊接，不需要额外增加人工装配工序，适配批量生产的工艺要求。

　　在做整机结构堆叠时，只需要注意将天线布置在PCB板的边角区域，远离主控芯片、电源模块这类会产生电磁干扰的元器件，就能最大化发挥天线的接收性能，不需要额外增加信号放大电路的补偿，就能满足常规消费级、工业级定位设备的使用需求。
