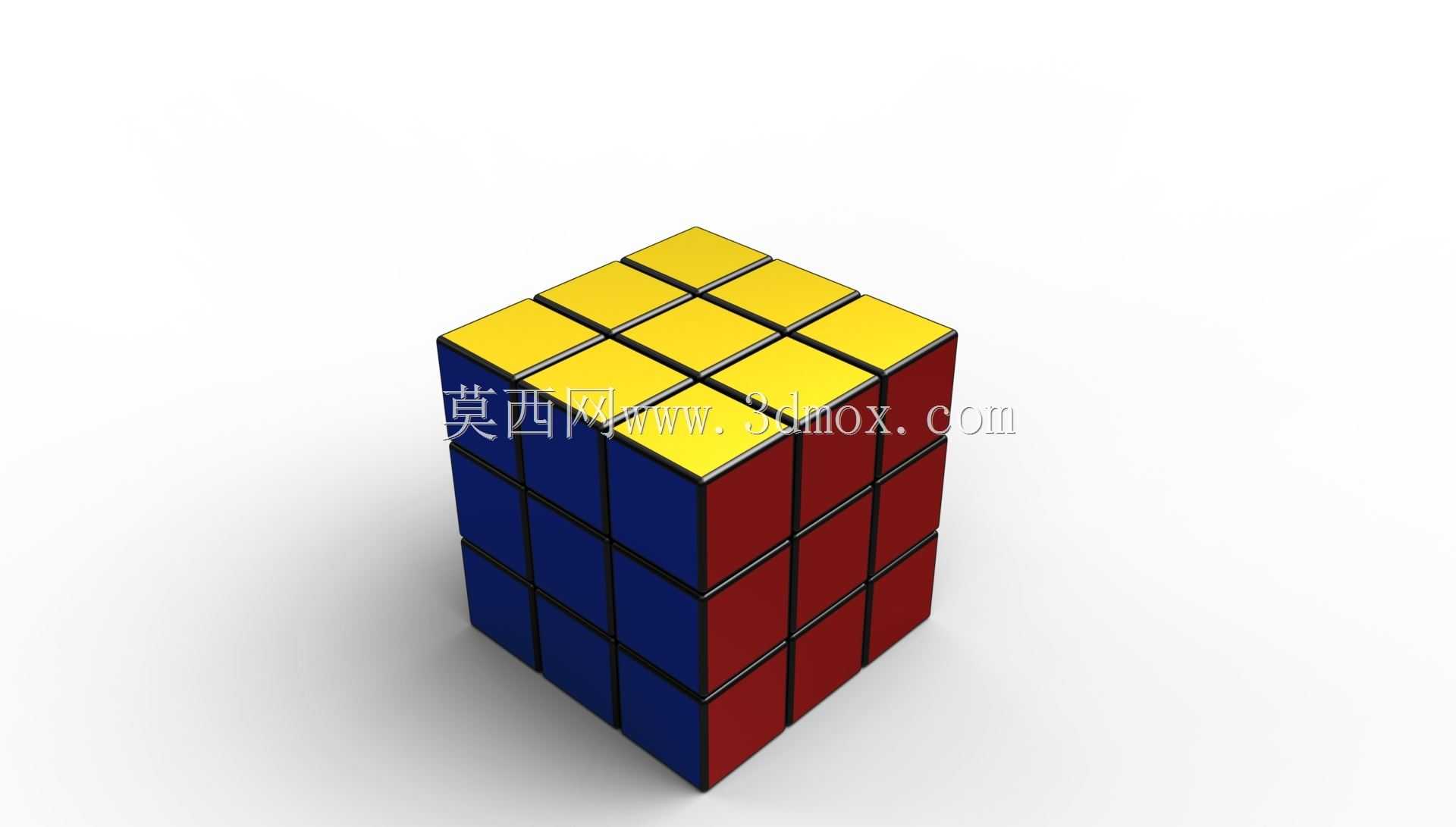

三阶魔方结构三维造型设计

　　这款三阶魔方的三维造型，在结构设计阶段首先要考虑的是日常把玩过程中的转动顺滑度与块体配合间隙，很多新手建模时容易忽略块体之间的干涉问题，实际装配后会出现转动卡滞、边角剐蹭的情况，因此在建模时需要给每个棱块、角块与中心轴的配合预留0.1-0.2mm的活动间隙，同时要保证每个色块面的平面度误差控制在0.05mm以内，避免拼接后表面出现高低差影响握持手感。从应用场景来看，这类魔方除了作为日常益智玩具使用，也常被用作工业设计专业的结构装配练习案例，很多刚接触三维建模的学习者会通过复刻魔方结构，练习实体拆分、装配约束、间隙配合等基础建模技能，也有部分文创产品开发团队会基于这个基础结构，定制不同主题的外观色块，做成周边纪念产品。在外形尺寸上，

　　标准三阶魔方的整体边长控制在56-58mm区间，这个尺寸刚好适配成年人手掌握持，单块色块的边长约18mm，边角处做R3左右的圆角过渡，既避免尖锐边角划伤手部，也能在转动时减少块体之间的碰撞阻力。设计思路上，整个结构采用中心轴连接六个中心块，每个中心块通过卡接结构与轴体配合，棱块和角块的内侧设置有对应的卡扣轨道，转动时可以沿着中心块的支撑面顺滑滑动，不需要额外的紧固件就能实现所有块体的限位，这种卡扣式的拼接结构也方便后期拆解维护，调整内部弹簧的预紧力来适配不同使用者的转动手感偏好。很多人建模时会把注意力都放在外表面的色块分色上，忽略内部卡扣的受力结构，实际生产中如果卡扣的壁厚设计过薄，多次转动后容易出现断裂问题，

　　因此在建模时需要将卡扣位置的壁厚设置为1.5mm以上，同时在卡扣根部做圆角过渡减少应力集中，保证整体结构的使用寿命。另外在表面处理的结构预留上，每个色块的外表面需要预留0.1mm的贴纸粘贴槽，或者直接做分色面的结构区分，避免后期贴纸粘贴时出现错位、起边的问题，中心块的表面还需要预留logo标识的沉台位置，保证标识粘贴后与表面齐平，不会在转动时剐蹭到相邻块体。
