立式透明侧透电竞桌面音箱结构设计

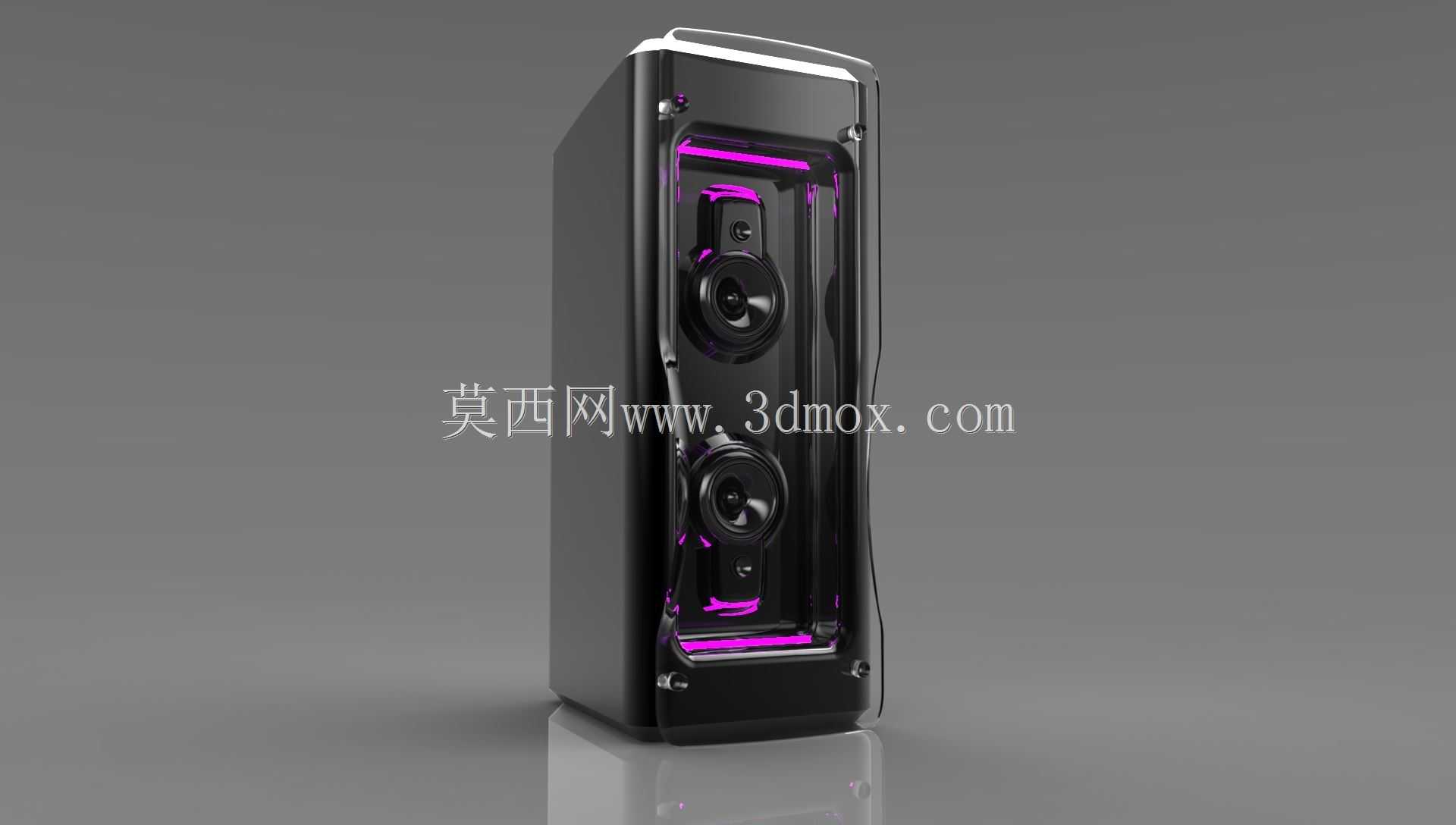

　　这款立式箱体的音频播放设备，在结构设计阶段优先考虑桌面摆放的空间适配性，窄长型的立式轮廓可以充分利用桌面垂直空间，不会占用过多横向操作区域，适配多数电竞桌、办公桌面的摆放边界，单箱体宽度控制在120mm以内，高度约380mm，底部预留10mm的防滑支撑间隙，避免桌面震动带来的音质共振问题。箱体侧面采用高透PC材质作为外层面板，通过四颗隐藏式内六角螺丝与主箱体框架锁合，透明面板内侧预留2mm的灯光导光条安装槽位，紫色氛围灯条沿着扬声器单元的外轮廓环形布置，灯光走线隐藏在箱体框架的内侧走线槽内，不会外露影响外观完整性。

　　从功能实现角度看，箱体内部采用上下双扬声器单元布局，上方为高音单元，下方为中低音单元，两个单元的安装位都设计了独立的密封腔室，通过橡胶减震圈与箱体框架连接，减少单元工作时的震动传递到外壳产生杂音。主箱体采用ABS注塑成型的一体式框架，背部预留音频输入接口、电源接口的安装位，接口位置距离底部支撑面25mm，避免桌面泼洒的液体渗入接口造成短路。透明面板与主框架的贴合处设计了一圈0.5mm的密封胶条安装槽，既可以减少箱体漏音影响低频表现，也能阻挡日常使用中的灰尘进入箱体内部附着在扬声器振膜上。

　　这类设备的应用场景覆盖个人桌面电竞娱乐、小型桌面影音播放、直播间桌面拾音扩音等场景，设计时充分考虑了电竞场景下的视觉搭配需求，透明侧透加内置氛围灯的设计可以和机箱、键盘、鼠标等电竞外设的灯光效果形成视觉统一，立式结构也能让声音传播方向更贴合坐姿状态下人耳的高度，减少声音反射带来的音质损耗。在建模过程中需要重点关注扬声器单元的安装同轴度，两个单元的中心轴线需要保持在同一垂直平面上，偏差控制在0.2mm以内，避免声音相位偏差影响听感；透明面板的螺丝孔位需要做沉头处理，保证螺丝锁合后表面平整无凸起，灯光导光槽的深度需要统一控制在1.5mm，保证灯光透出的亮度均匀，不会出现局部过亮或暗区。箱体底部的四个防滑脚垫采用可拆卸式设计，通过卡扣与箱体底部的安装位连接，脚垫磨损后可以直接更换，不需要拆解整个箱体，日常维护的便捷性更高。
