带法兰底座的中空凸台连接基座结构

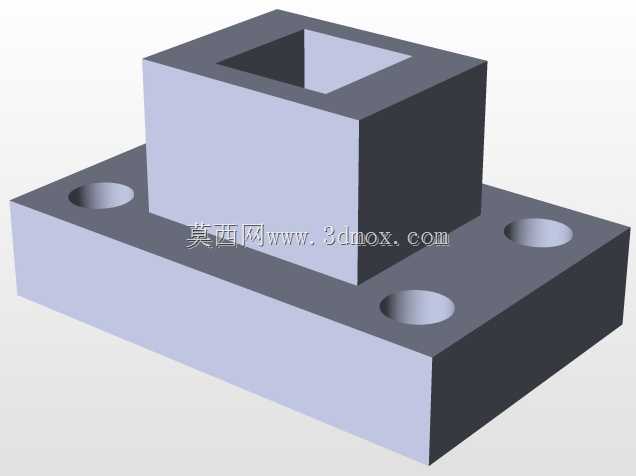

　　这类带法兰底座的中空凸台结构，在轻工输送线、小型工装夹具台架、非标自动化检测工位的定位连接环节应用十分普遍，很多需要实现杆件插接定位、流体介质导向通流的工位，都会用到这类一体式的基座零件。从实际装配场景来看，下方的矩形法兰底座是整个零件的安装基准面，四个角位对称布置的沉头安装孔，能够适配常用的内六角圆柱头螺钉，安装时螺钉头可以完全沉入沉孔内，不会突出底座表面干涉上方的部件装配，底座的底面设计为全平面结构，和安装面贴合时能够保证足够的接触面积，避免长期受载后出现应力集中导致的基座变形。上方的中空凸台和底座为一体式结构，凸台内部的方形通孔是核心功能位，既可以作为方形传动杆件的导向定位通道，限制杆件的周向转动自由度，

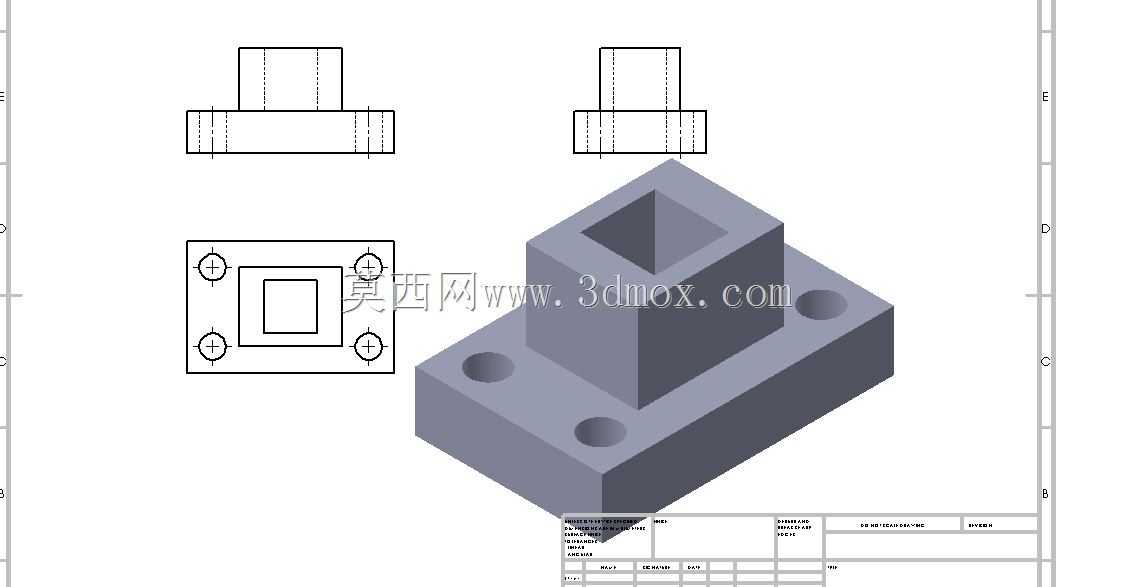

　　保证杆件滑动过程中的同轴度，也可以作为压缩空气、低压冷却水等介质的通流通道，配合外接的管路接头实现工位的介质输送。设计这类结构时，首先要根据配套杆件的截面尺寸确定内孔的公差带，若作为滑动导向使用，内孔表面需要预留后续精加工的余量，保证和杆件的配合间隙控制在合理范围，避免卡滞或间隙过大导致的晃动；凸台和底座衔接的直角位置，需要根据加工工艺设置合理的圆角过渡，既可以减少铣削加工时的应力集中，也能避免淬火处理时出现开裂风险，同时圆角的尺寸不能过大，防止和周边装配的零件产生干涉。安装边界方面，底座的长宽尺寸需要根据安装工位的固定空间确定，四个安装孔的中心距要和安装平台上的预制螺孔完全匹配，沉孔的深度要结合所选螺钉的头部高度设计，

　　保证螺钉锁紧后头部不高出底座平面；凸台的高度要根据杆件的插入深度、外接接头的旋合长度综合确定，既要保证杆件插入后有足够的配合长度避免受力歪斜，也要给外接管路接头预留足够的旋合空间，凸台的外壁厚度需要根据实际承受的载荷计算，若用于流体通流场景还要校核壁厚的耐压能力，避免长期受压出现胀裂。这类一体式结构相比拼接式的基座，减少了额外的连接紧固件，装配工序更简单，整体刚性也更好，在小载荷的工位定位、介质导向场景下能够长期稳定工作，日常维护时只需要定期清理内孔的杂物、检查安装螺钉的锁紧状态即可，不需要复杂的保养操作。
