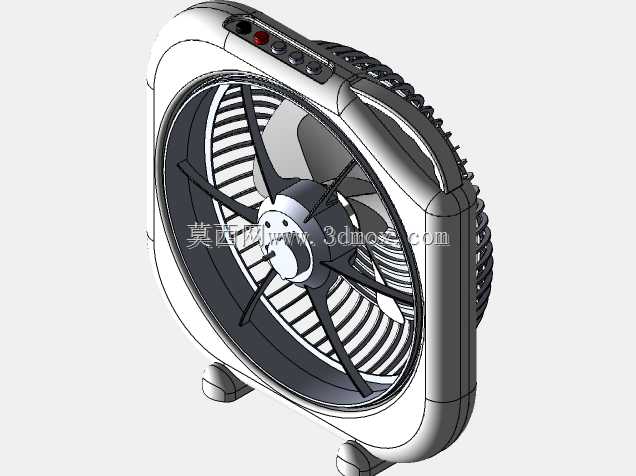

便携式台式转页扇结构设计三维数模

　　这款台式转页扇的结构设计，核心围绕桌面近距离送风、小范围空气循环的使用场景展开，区别于落地扇的大空间覆盖定位，其结构适配办公桌、宿舍床头、小型工位等局促空间的使用需求，整体外轮廓采用圆角方形壳体设计，既避免圆形壳体摆放时易滚动移位的问题，也能在相同投影面积下获得更大的扇叶安装空间，提升送风效率。从功能结构来看，顶部集成的操控按键区域对应风速档位切换、电源通断的控制功能，按键旁设置的状态指示结构可直观反馈设备运行状态，壳体顶部集成的隐藏式提手结构，无需额外加装独立提手零件，直接在壳体注塑时一体成型，既减少装配工序，也能满足用户短距离移动设备的握持需求，提手的弧度贴合成年人手指握持的曲面，边缘做了圆角钝化处理，避免握持时硌手。

　　底部的支撑脚采用三点式布局，两个固定支撑脚搭配前端的可调式防滑脚垫，可适配略有不平整的桌面摆放场景，脚垫采用软质防滑材质，既可以避免设备运行时的振动带动整机移位，也能减少扇叶转动带来的振动传递到桌面产生的共振噪音。扇叶部分采用五叶后倾式设计，相比三叶结构，相同转速下送风更柔和，气流脉动更小，不会产生生硬的强风感，适合近距离直吹使用，扇叶的曲面弧度经过气流优化，可降低转动时的风切噪音，提升使用舒适度。外部的防护格栅采用密集栅格结构，栅格间隙控制在安全范围内，可避免手指误触转动的扇叶，同时栅格的导流角度可对扇叶吹出的气流做初步梳理，减少乱流产生。后部的导风转页结构可通过独立的驱动机构缓慢转动，实现送风方向的上下左右扫动，

　　扩大送风覆盖范围，无需手动调整整机角度即可实现小范围的多角度送风。壳体的侧边设置有密集的进风栅格，进风面积经过匹配计算，可保证扇叶转动时的进风量充足，避免进风阻力过大导致电机负载升高、能耗增加。整体结构的装配采用卡扣加少量螺丝的固定方式，壳体前后盖通过周圈的卡扣结构实现预固定，关键受力位置加装螺丝锁紧，既可以提升装配效率，也能保证壳体连接的牢固性，后期拆解维护时也无需拆卸大量螺丝。整机的安装边界控制在可放置于常规书桌边缘的尺寸范围内，不会占用过多桌面操作空间，电源线从壳体后部引出，出线位置做了防弯折保护结构，避免长期使用时线材反复弯折导致线芯断裂。
