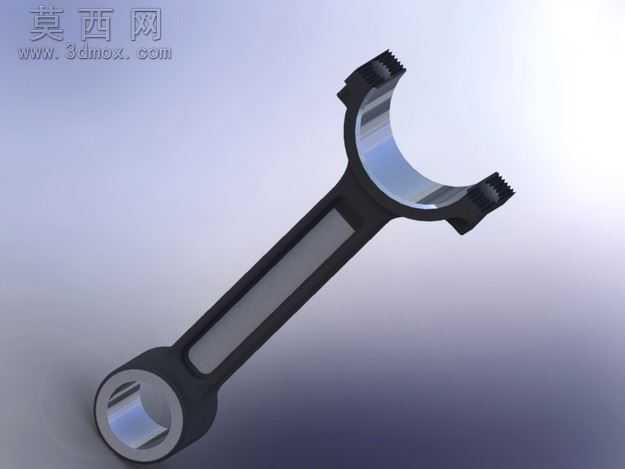

本作品为内燃机核心传动部件连杆的三维参数化建模成果,建模阶段以实际连杆工作受力特性为核心依据,首先通过草图绘制完成连杆整体轮廓的尺寸约束,精准定位大头端、杆身、小头端的相对位置与比例关系,其中大头端采用分体式剖分结构设计,预留了轴瓦安装定位与连杆螺栓的装配空间,小头端则设计为整圆衬套安装结构,适配活塞销的转动配合需求。建模过程中对杆身采用变截面工字型结构设计,在保证整体抗弯、抗扭强度的前提下尽可能降低零件自重,减少往复运动过程中的惯性载荷,同时对大头端剖分面的锯齿形定位结构做了精细化特征构建,还原了实际零件加工过程中的止口定位细节,保证上下轴瓦盖装配后的同轴度精度。材质与渲染阶段,针对连杆主体采用锻钢材质表现,通过调整材质球的金属粗糙度、反射率参数,还原锻件经机加工后的哑光金属质感,对大头端内孔、小头端内孔的轴瓦配合面做了高亮金属面处理,区分加工面与非加工面的视觉差异,同时添加了轻微的环境反射效果,让模型渲染效果更贴近真实工业零件的实物状态。结构设计上充分考虑连杆实际工作中的受力工况,对杆身与大小头的过渡区域做了圆弧过渡处理,避免应力集中问题,大头端的螺栓安装凸台做了加厚处理,保证螺栓连接的结构强度,整体模型各特征参数均参考成熟内燃机连杆的设计规范设定,各装配面的尺寸公差预留符合机械设计标准,可直接用于装配模拟、运动仿真以及工程图的导出转换,完整还原了连杆从毛坯锻造到机加工成型的全部结构特征,清晰展现了曲柄连杆机构中动力传递部件的结构设计逻辑。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 5.4 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2011,AutoCAD,STEP/IGES,STL,
- 软件分类 通用机械零部件
