碳钢摇臂类机械零件三维设计作品

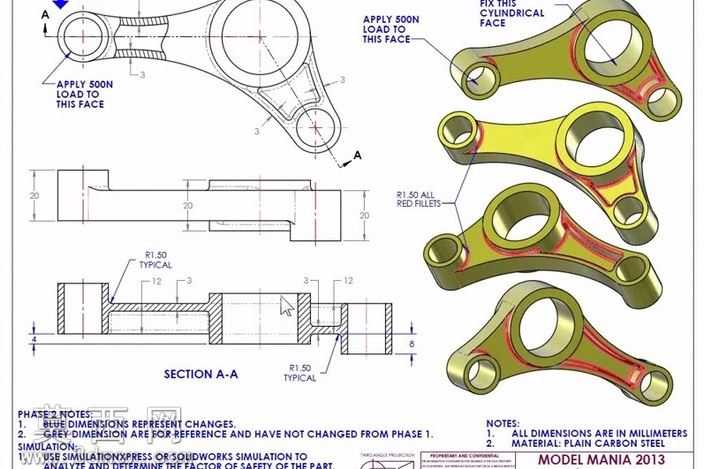

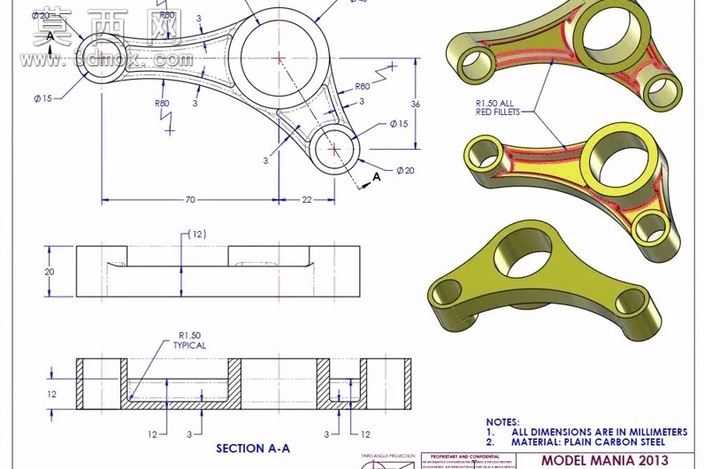

本作品为典型的多安装孔摇臂类机械传动零件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循机械设计规范，以工程图标注的尺寸基准为核心，先绘制零件的主视轮廓草图，通过拉伸、切除等基础特征构建零件的主体基体，再针对各安装孔位、过渡圆角、端面结构逐一完成细节特征搭建，所有圆角特征严格匹配图纸标注的R1.50典型圆角要求，保证模型尺寸与二维工程图完全一致，无几何干涉与特征错误。材质设定为普通碳素钢，渲染阶段采用金属材质参数，还原碳钢零件的金属质感，对零件的棱边做细微的倒角高光处理，不同视角的渲染效果清晰展示零件的空间结构，同时搭配剖面视图完整呈现零件的内部壁厚、孔位贯通结构，直观表达零件的截面尺寸变化与内部构造。设计过程中同步完成了工程图的关联生成，包含主视图、剖视图、视角投影视图，完整标注所有线性尺寸、圆角尺寸、公差基准，同时标注了受力加载位置，明确指定两个500N载荷的施加面与需要固定的圆柱面，为后续的力学仿真分析提供明确的边界条件。设计思路围绕零件的实际使用工况展开，该零件作为传动摇臂使用，需要在两个点位承受载荷，通过固定端的圆柱面完成安装定位，因此建模时重点保证各孔位的同轴度、孔间距的尺寸精度，过渡位置全部采用圆角过渡避免应力集中，符合机械零件的强度设计要求；同时预留了仿真分析的模型基础，可直接通过仿真模块划分网格、施加载荷与约束，计算零件的安全系数，验证结构设计的合理性，整个模型特征树逻辑清晰，参数可编辑，可根据实际需求调整尺寸参数快速生成衍生版本，兼顾了设计准确性与后续修改的便利性。
