封闭式工业激光切割加工设备结构设计

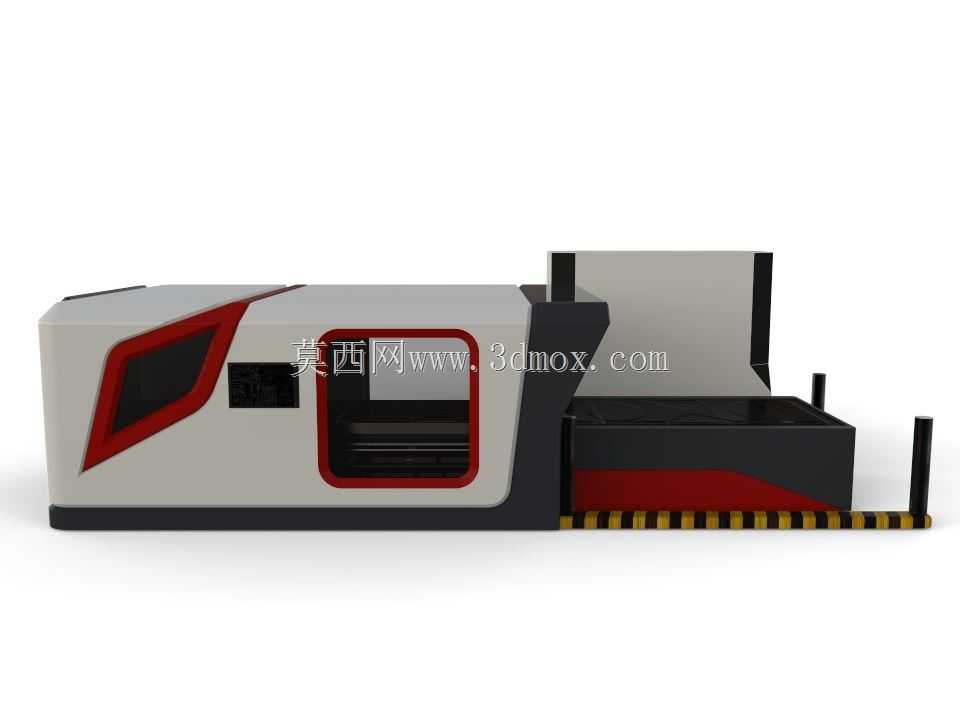

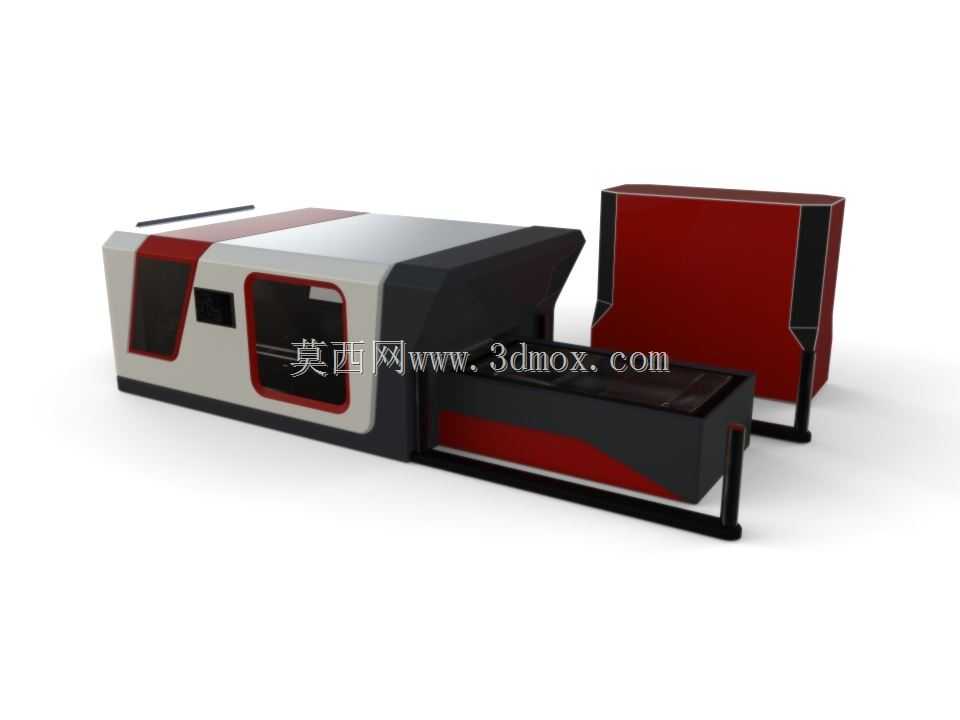

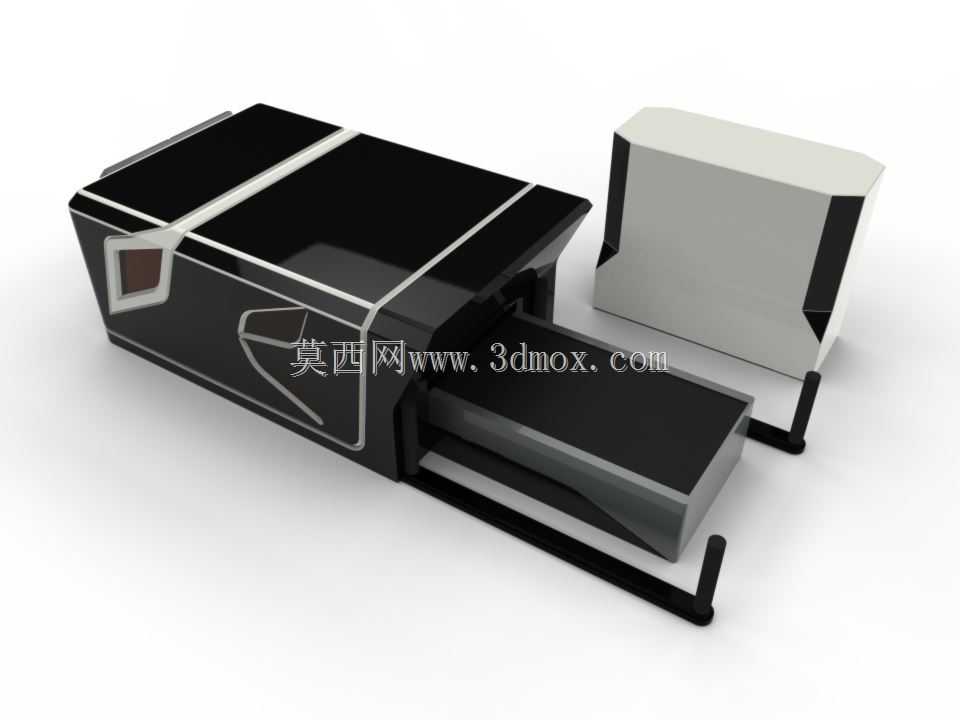

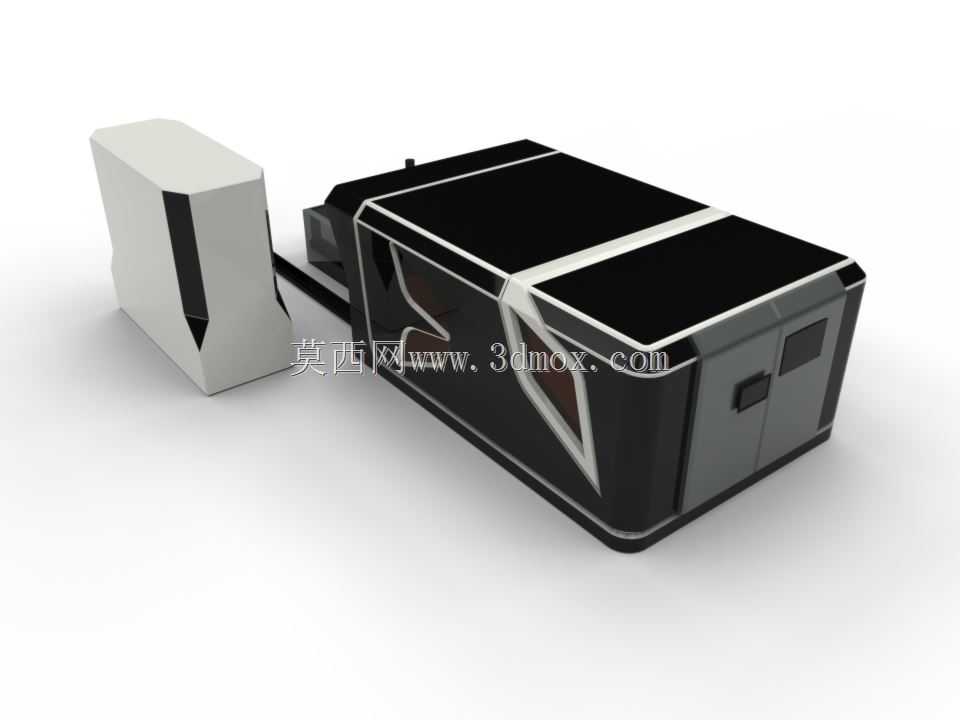

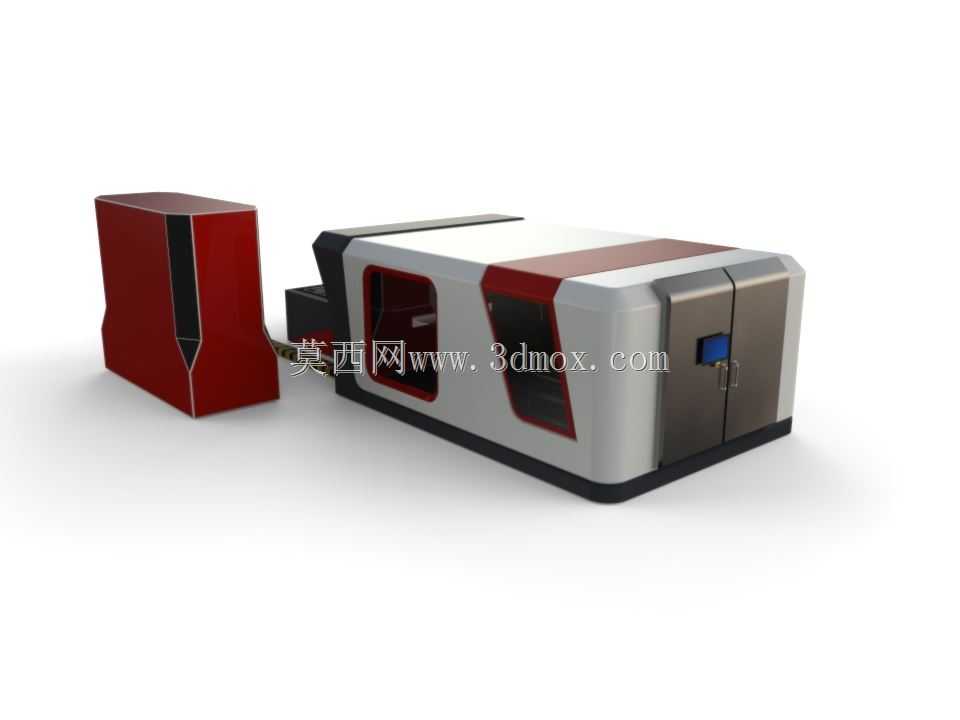

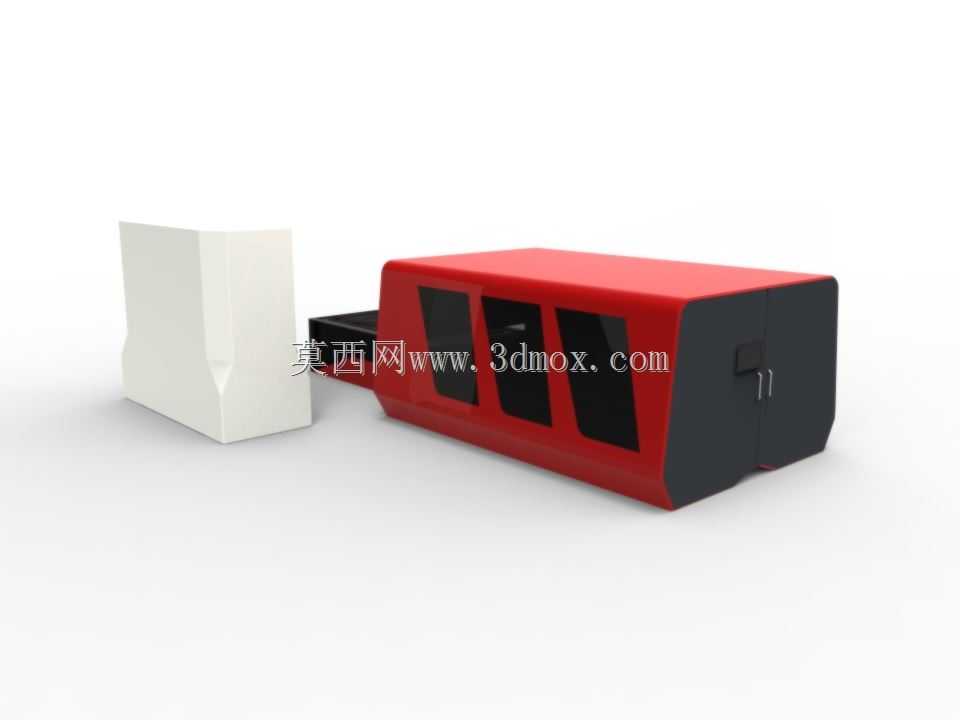

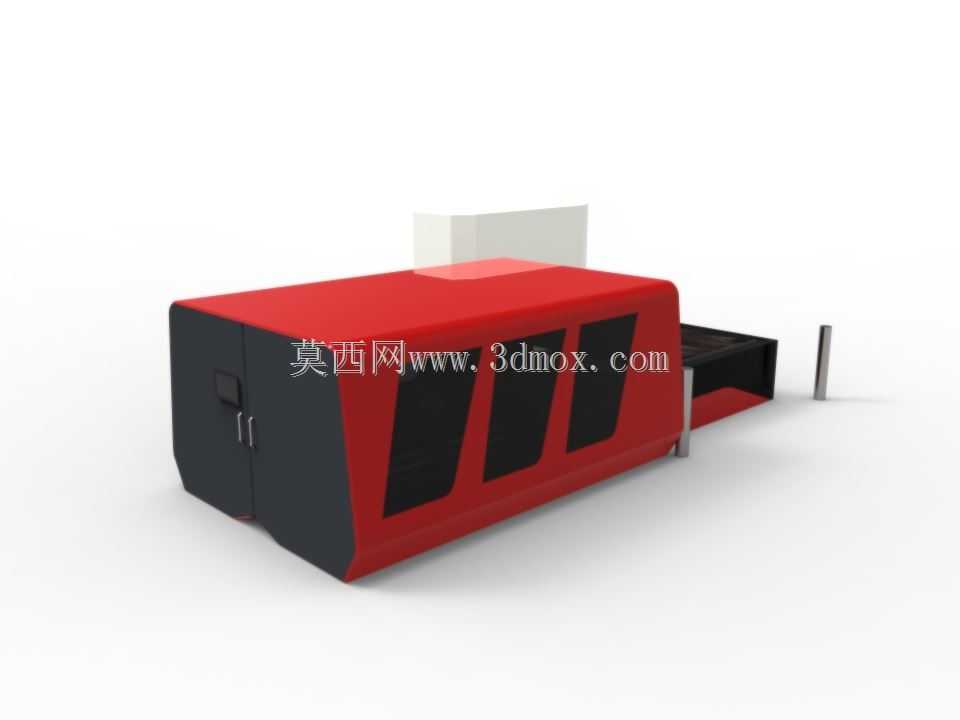

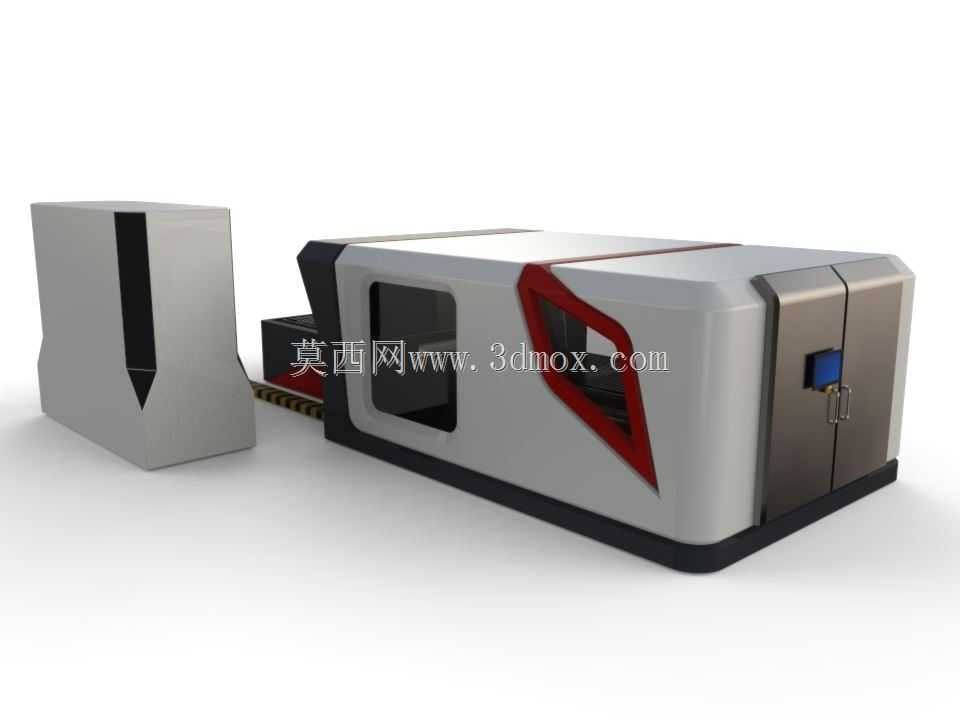

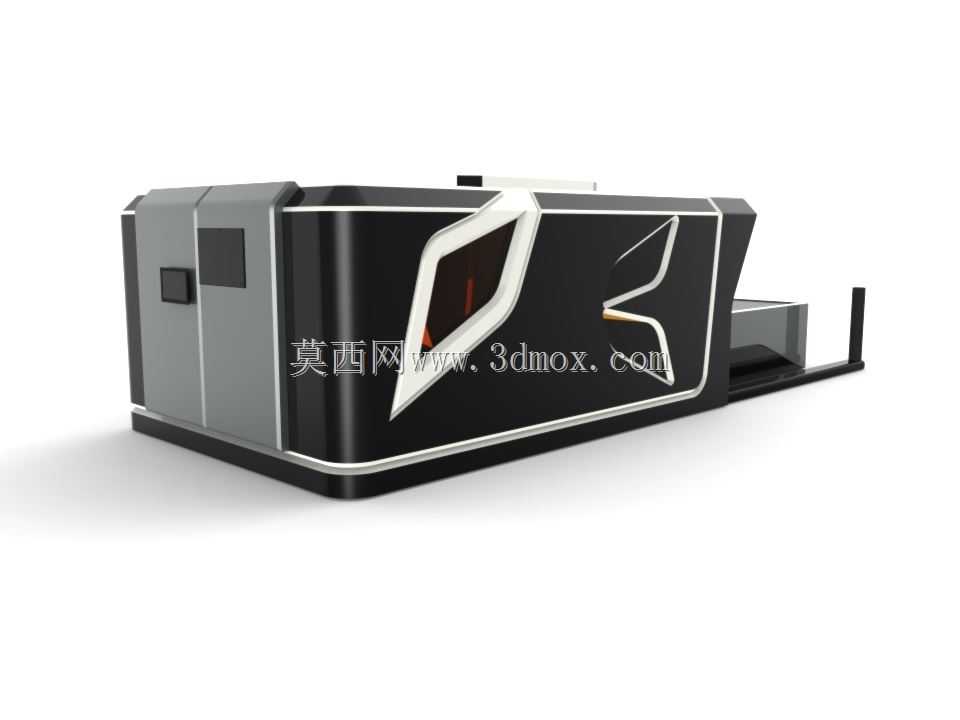

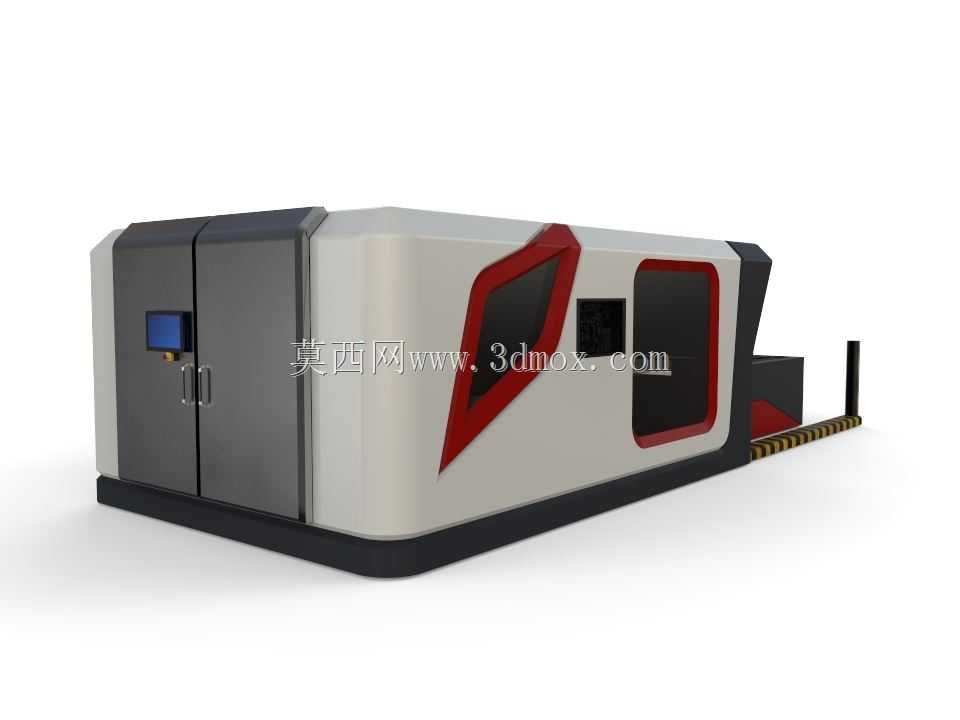

　　这款封闭式激光加工设备的三维结构，主要面向金属板材批量加工场景设计，可覆盖五金制品、机箱机柜、钣金零部件等多领域的切割下料工序，适配碳钢、不锈钢、铝合金等多种常见金属板材的异形轮廓、开孔、切边加工需求，相比传统等离子切割、冲床加工，具备切缝窄、加工精度高、无刀具磨损、异形件加工无需开模的优势，能大幅缩短中小批量定制件的生产准备周期。从结构设计逻辑来看，整机采用全封闭防护壳体设计，将激光发生、光路传输、切割作业区域完全封闭在壳体内部，可有效阻挡激光加工过程中产生的弧光、烟尘外溢，降低作业现场的职业健康风险，同时壳体的框架采用方管焊接后整体时效处理的结构，能保证长期运行过程中框架形位公差稳定，避免因框架变形导致光路偏移影响切割精度。

　　设备左侧独立设置的是配套的除尘与废料收集单元，和主机切割工位通过密封通道连接，加工产生的金属熔渣、烟尘可直接通过工位下方的栅格台面落入收集区域，配合侧吸式除尘风道，能及时抽走加工区域的烟尘，避免烟尘附着在聚焦镜表面影响激光传输效率。主机正面设置了带观察窗的防护门，观察窗采用激光防护玻璃材质，可过滤特定波长的激光，操作人员无需打开防护门即可观察内部加工状态，防护门配备安全联锁装置，门体开启时设备会自动切断激光输出，避免误操作带来的安全风险。设备侧面预留的操作屏安装位，采用倾斜式布局设计，符合站立操作的人机工程学角度，操作人员无需过度弯腰或抬手即可完成参数设置、程序调用操作。从安装边界来看，整机布局将主机、除尘单元做了集成化排布，

　　相比分体式布局能减少30%左右的占地面积，设备底部预留了可调式支撑脚安装位，可适应车间地面不平整的安装条件，调整水平后即可完成设备就位，无需额外做复杂的地基施工。切割工作台面采用栅格条可拆卸结构，长期使用后栅格条被熔渣烧损可单独更换，降低后期维护成本，传动区域全部设置在壳体内部的密封腔体内，可避免加工产生的金属粉尘进入导轨、齿条传动副，延长传动部件的使用寿命。整体外形做了流线型的工业设计处理，在保证结构强度、防护性能的前提下，通过棱角过渡、配色分区弱化大型工业设备的笨重感，同时壳体的拼接处全部做了密封处理，能减少车间内的粉尘进入设备内部，降低电气元件的积灰故障概率。
