双基座并联式工业机械臂结构设计

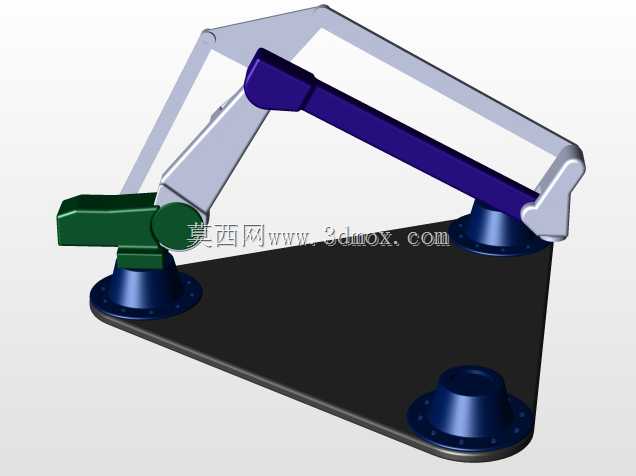

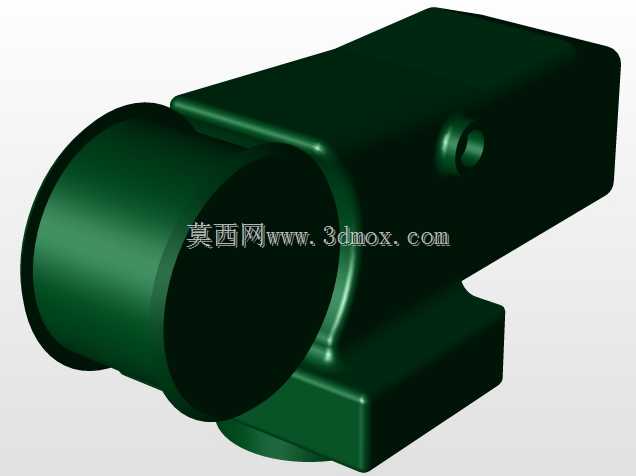

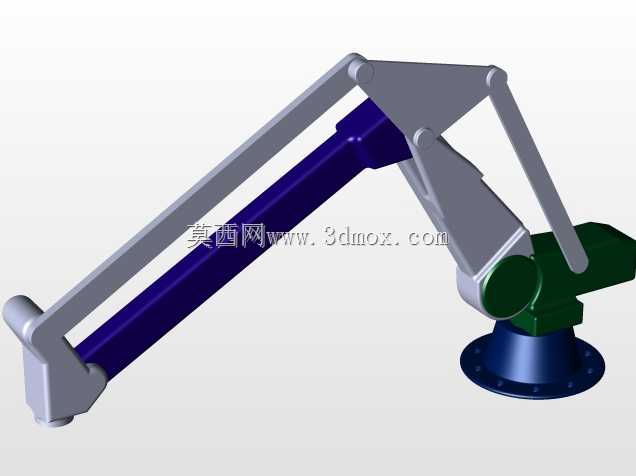

　　该并联构型机械臂采用双基座固定安装设计，区别于传统单基座串联机械臂的悬臂受力结构，两个底部安装座通过三角形安装底板形成稳定支撑框架，可在狭小工位内完成大负载的往复搬运、点位定位作业，常见于3C电子装配线的元器件上下料、小型五金件的工位转序、注塑机旁的成品取件场景，相比串联臂其整体刚性更强，末端执行器的重复定位精度更稳定，高速运行时的结构抖动量更小。从结构设计逻辑来看，整套臂体采用多连杆铰接布局，主受力臂采用箱型截面结构设计，在保证整体轻量化的前提下提升抗扭抗弯性能，关节铰接处采用同轴回转副设计，可实现臂体在水平面内的大角度摆动，同时配合俯仰方向的自由度，末端执行端可覆盖两个基座之间的扇形作业区域，

　　安装时需注意底板的三个安装座需保持共面，安装平面的平面度公差需控制在0.1mm以内，避免装配后产生附加内应力加剧关节磨损。整套臂体的运动行程设计适配中小型自动化工位的作业范围，安装时需预留臂体完全伸展时的周边安全空间，避免运行过程中与周边线体、防护栏产生干涉，关节处的铰接轴采用台阶式定位设计，装配时可保证各连杆的同轴度要求，无需额外调整即可保证臂体运行的顺畅度。在实际产线应用中，该类机械臂可搭配气动夹爪、真空吸盘等不同末端执行器，完成不同材质工件的拾取转移作业，由于采用并联支撑结构，其末端可承受的负载比同臂展的串联机械臂高30%左右，适合短行程、高频次的重复搬运作业，运行过程中各连杆的受力可通过两个基座分散传递到安装平台，

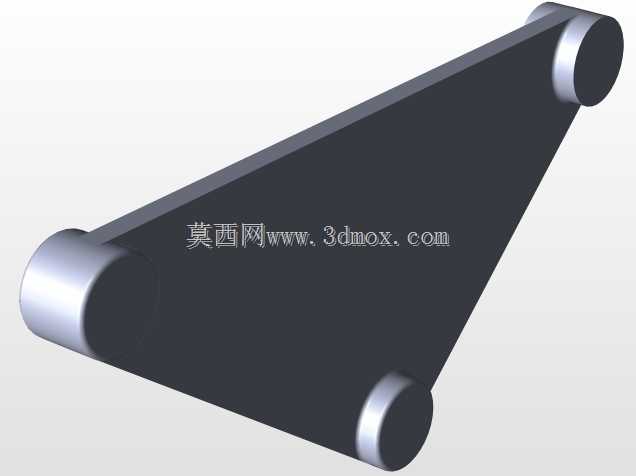

　　不会出现单悬臂结构的根部应力集中问题，长期运行的结构稳定性更优。设计过程中对各臂杆的长度比例做了优化，在保证最大作业覆盖范围的前提下，尽可能缩小臂体完全收缩时的占用空间，适配 适配紧凑布局的自动化产线需求，安装底板预留的安装孔位可直接适配常见的铝型材工作台、钢制焊接机架的安装标准，无需额外加工转接板即可完成固定安装。
