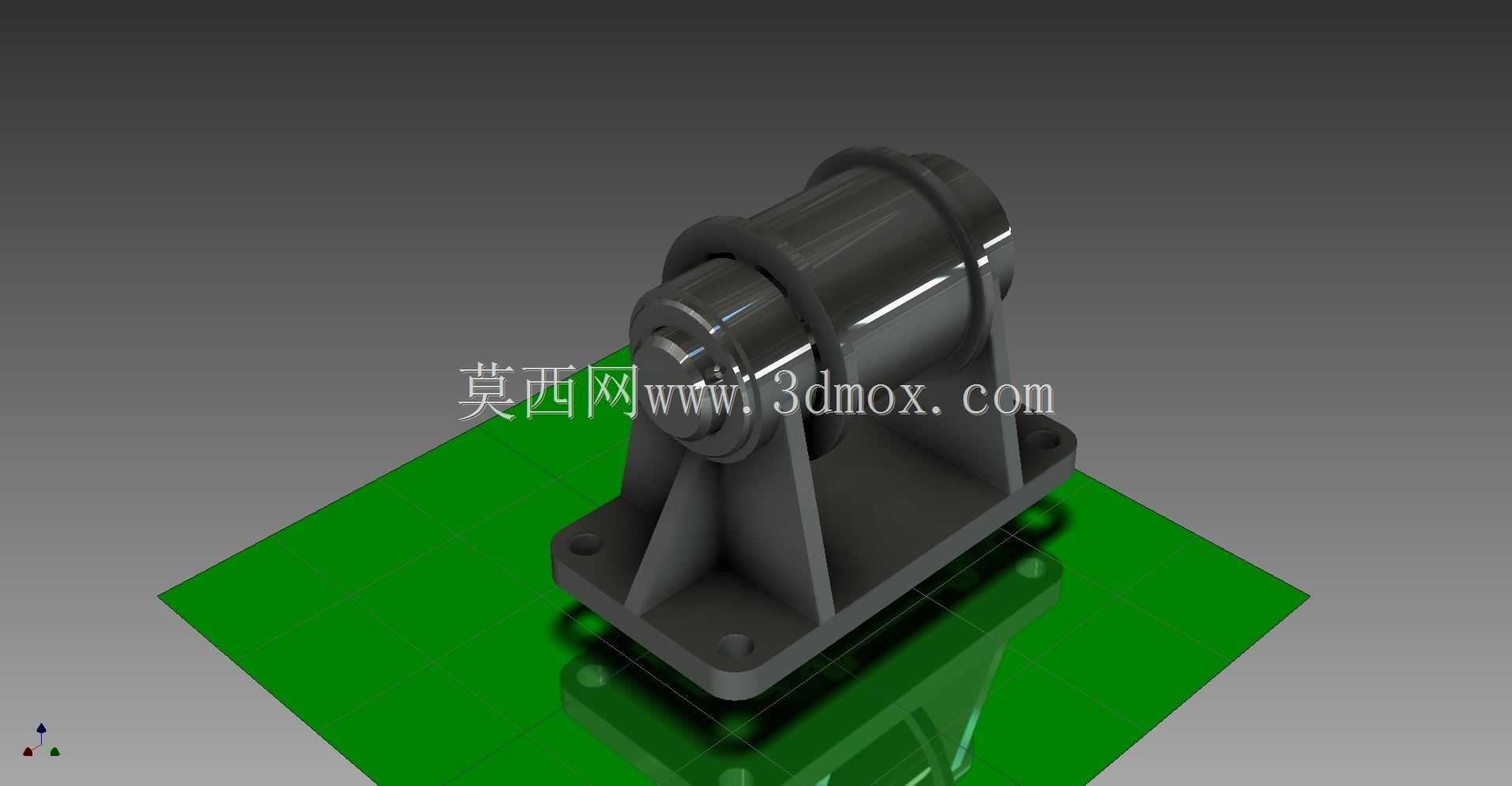

立式辊轴支撑安装座结构设计

　　该支撑结构主要应用于工业输送线、物料辊压设备、小型传动机构的辊轴端部固定场景，在带式输送机、小型辊压机、物料导向传输工位中承担辊轴的径向承重与轴向限位作用，可抵消辊轴运转过程中产生的径向载荷与小幅轴向窜动，保障辊系运转的同轴度与稳定性。设计过程中优先考虑安装适配性与结构刚性，底座采用方形法兰式结构，四个角位预留沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装孔位的间距公差控制在±0.1mm范围内，适配常规型材机架与钢板焊接机架的安装孔位标准，无需额外加工过渡连接板即可完成装配。支撑立板采用双侧三角加强筋结构，筋板与立板、底座的连接处做圆弧过渡处理，避免应力集中导致的结构变形，在承受1.5倍额定径向载荷时，

　　立板的形变量可控制在0.05mm以内，满足中低速辊系的运转精度要求。上部的轴承安装位采用镗孔加工设计，孔位内壁粗糙度达到Ra1.6，可适配标准深沟球轴承或滑动轴套的压装要求，孔位两端预留轴承挡圈安装槽，可通过孔用弹性挡圈实现轴承的轴向固定，防止辊轴运转过程中轴承出现轴向窜动。整体结构采用一体化铸造后机加工的工艺路线，毛坯铸造后经过时效处理消除内应力，再进行安装面、轴承孔的精加工，可有效避免长期使用过程中的结构变形。设计时充分考虑了安装边界的兼容性，底座的安装平面与轴承孔的中心高采用行业通用的标准尺寸，可直接替换同规格的老旧支撑座，无需对原有设备的机架结构进行改造。在日常运维场景中，该结构的轴承安装位预留了注油通道，

　　可在不拆解辊轴的情况下完成轴承的润滑保养，降低设备运维的拆装工作量。结构的边角处均做了倒角处理，避免安装过程中尖锐边角造成的装配划伤，同时也减少了应力集中点，提升结构的疲劳寿命。针对不同的载荷场景，该结构可通过调整立板厚度、加强筋尺寸来适配不同承重等级的辊轴安装需求，基础款结构可适配直径30-50mm的辊轴安装，承重范围覆盖50-200kg的径向载荷，满足多数轻型工业传输、辊压工位的使用要求。
