手持式真空吸附曲面握持结构设计

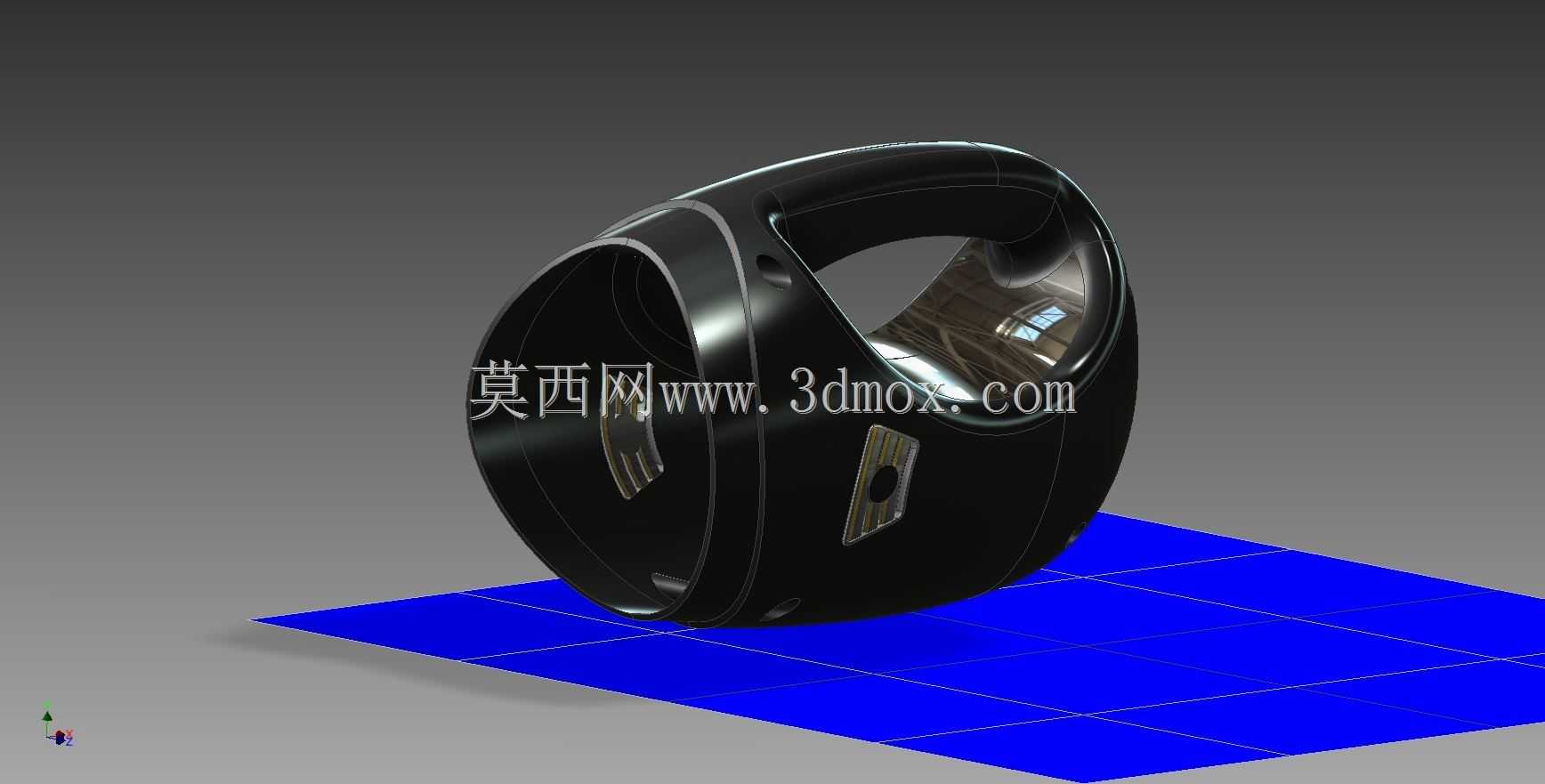

　　该结构为手持式真空作业设备的握持承载壳体，核心服务于小范围真空吸附拾取、便携真空检测类作业场景，常见于电子元器件精密装配、小型工件表面平整度检测、实验室真空取样等对操作灵活性有较高要求的工况，区别于固定式真空发生装置，这类手持结构需要兼顾操作舒适度、内部组件安装空间与外部作业接口的布局合理性。从设计逻辑来看，整体采用一体化曲面造型，没有突兀的棱角结构，握持区域的弧度完全贴合成年使用者自然握拳时的掌内轮廓，虎口位置的过渡曲面做了加厚处理，长时间握持作业时不会出现局部应力集中硌手的问题，环形的握持空腔预留了足够的指部活动空间，即使佩戴薄型劳保手套也能顺畅操作。结构的主体空腔为真空发生核心组件、控制电路板、供电模块预留了分层安装位，

　　内壁设计有多处定位筋与卡扣结构，无需额外打胶即可实现内部组件的快速卡装固定，侧面预留的矩形开孔为控制按键、状态指示灯的安装位，开孔边缘做了0.3mm的止口设计，装配后可实现基础的防尘密封效果，适配日常车间作业的环境要求。前端的大直径开口为真空吸附接口，端面设计有环形密封槽，可匹配不同规格的硅胶吸盘，根据作业需求更换大尺寸吸盘可拾取平整面板类工件，更换小尺寸吸盘可拾取微型电子元件，接口的同轴度公差控制在0.1mm以内，保证真空通路的密封性，减少负压损耗。结构底部的平面为放置支撑面，当设备临时放置在工作台面时，可保持稳定直立状态，不会出现滚动滑落的问题，曲面外表面预留了防滑纹理的加工余量，后期做表面晒纹处理后可进一步提升握持摩擦力，

　　避免手汗较多时出现打滑脱手的情况。整体结构的壁厚控制在2.5mm，采用注塑工艺即可实现批量生产，曲面过渡区域的圆角均大于1mm，避免注塑过程中出现应力开裂、缺胶等工艺缺陷，各安装位的尺寸边界均经过装配校验，不会出现内部组件干涉、外部配件无法匹配的问题，在保证结构强度的前提下尽可能做了轻量化处理，整机装配后重量控制在300g以内，长时间单手握持作业不会产生明显的肌肉疲劳。
