四速变速箱齿轮箱内部传动结构

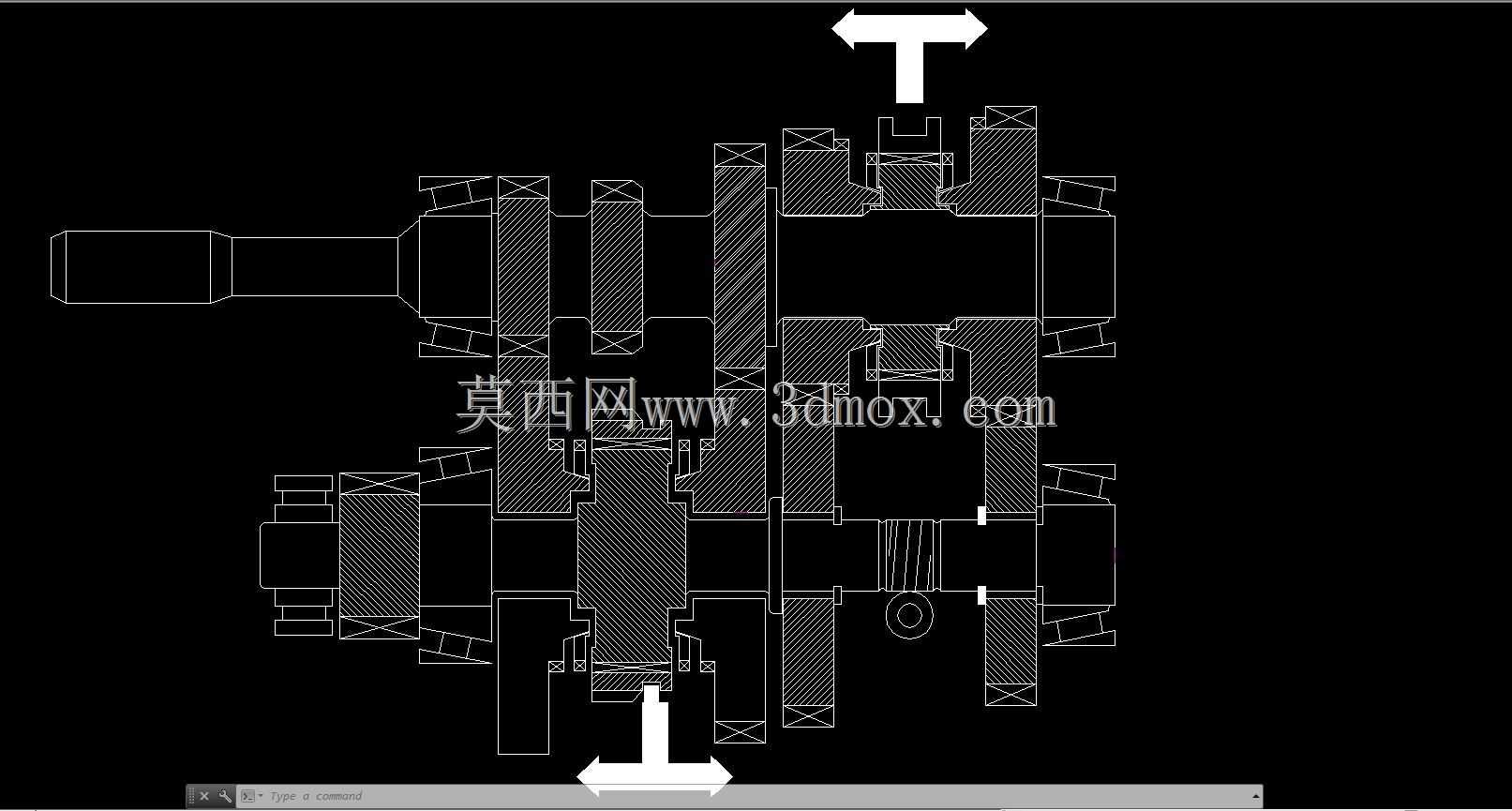

　　这套齿轮箱内部结构对应老式四速变速箱的核心传动布局，在早年的小型工程机械、农用动力设备以及老式轻型载货车辆的传动系统中十分常见，主要承担动力输入后的转速扭矩匹配、多档位动力切换功能，可根据作业负载与行驶需求切换不同传动比，满足设备在不同工况下的动力输出要求。从结构布局来看，输入轴位于结构左侧，通过花键与外部动力源连接，动力经输入轴常啮合齿轮传递至中间轴组，中间轴上固定有不同齿数的传动齿轮，通过同步器或啮合套的轴向移动，实现不同齿轮副的啮合传动，最终将动力经输出轴传递至后续传动链路。设计过程中并未采用精确的测绘尺寸，而是以实际装配关系、传动逻辑为核心做视觉化结构呈现，各轴系的支撑位置、齿轮啮合的侧隙预留、

　　轴承的安装位排布都遵循常规变速箱的设计规范，轴肩定位尺寸、挡圈安装槽位都做了对应预留，能够清晰展现四速变速箱的动力传递路径与档位切换逻辑。从安装边界来看，整体结构沿轴系轴向排布，输入轴伸出端、输出轴伸出端的位置符合常规变速箱的外接接口布局，箱体内部的齿轮排布避开了箱体壁的干涉区域，各滑动齿轮的轴向移动行程预留足够，不会出现挂档脱档或齿轮碰擦的问题，拨叉的安装位置与滑动齿套的卡槽位置对应，能够保证换挡动作的顺畅传递。这类结构模型在做传动原理教学、变速箱结构认知、初步方案布局验证时具备较高参考价值，能够帮助设计人员快速梳理多档位变速箱的轴系排布逻辑，核对传动比匹配的齿轮齿数搭配关系，在做同类产品的改型设计时，可直接参考其轴系支撑跨距、齿轮排布间距的设计思路，避免出现轴系刚性不足、齿轮啮合干涉等常见设计问题。
