鼓式制动系统制动蹄带摩擦衬片结构

项目分类:制动器 发布时间:2022-02-05 ID:548420
  • 鼓式制动系统制动蹄带摩擦衬片结构
  • 鼓式制动系统制动蹄带摩擦衬片结构
  • 鼓式制动系统制动蹄带摩擦衬片结构
  • 鼓式制动系统制动蹄带摩擦衬片结构
  • 鼓式制动系统制动蹄带摩擦衬片结构

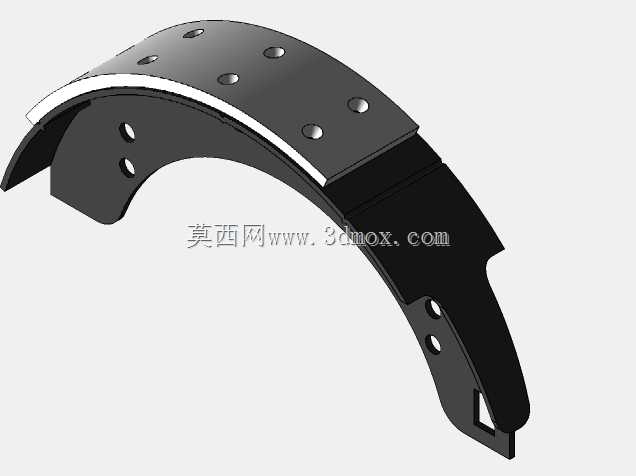

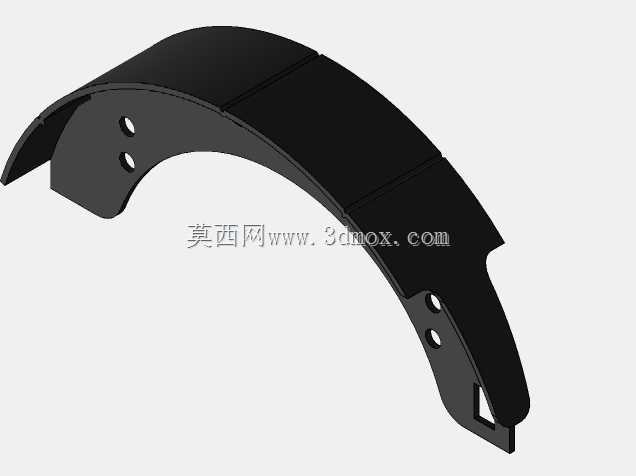

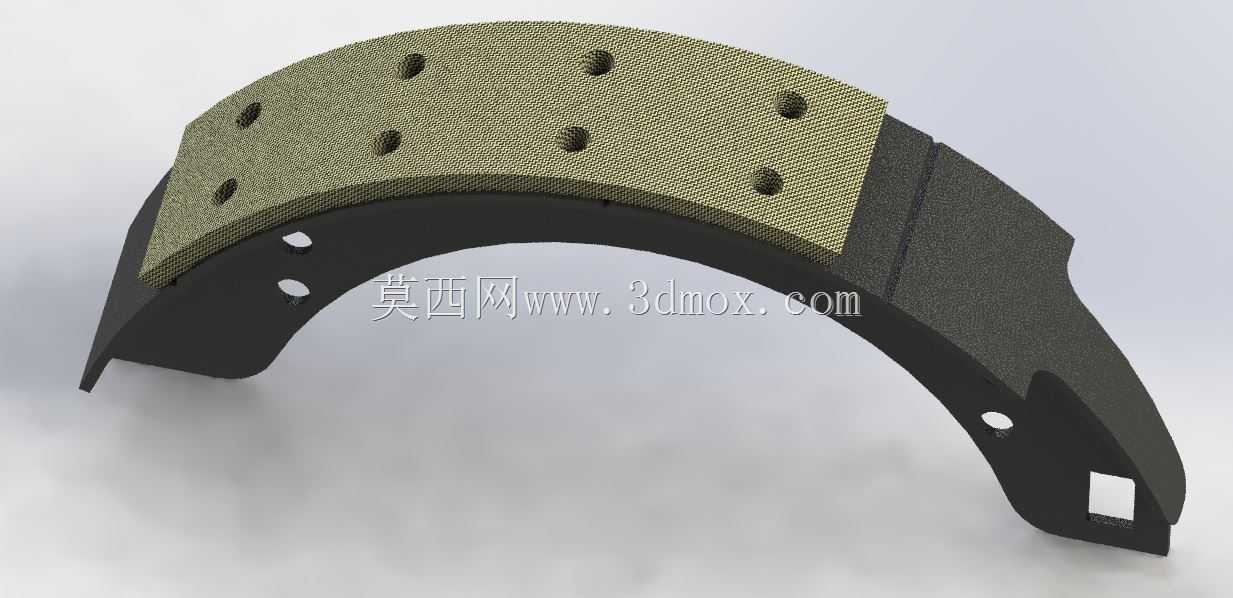

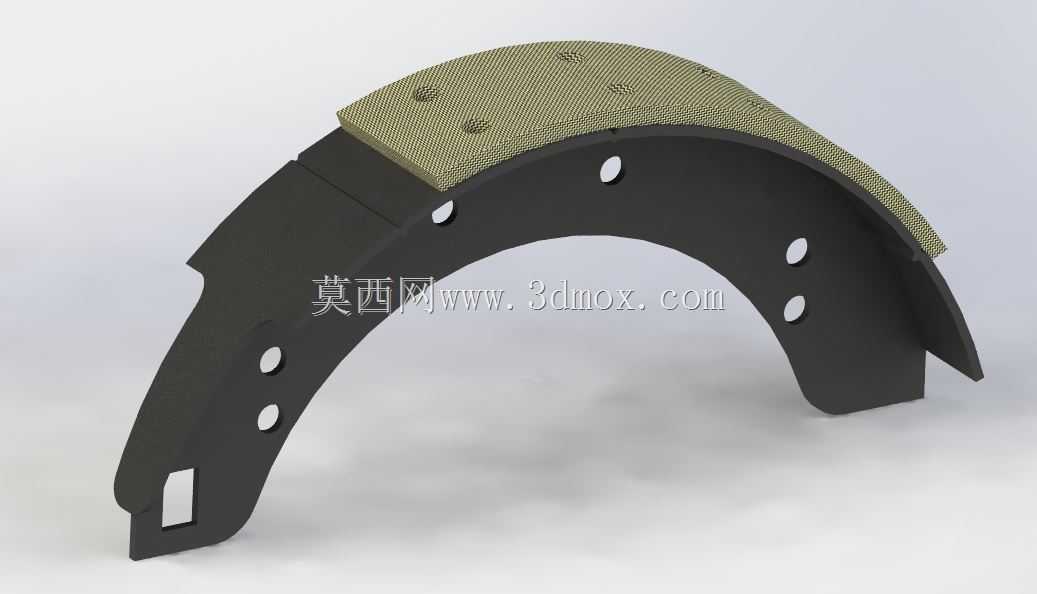

  该结构为鼓式制动系统的核心受力部件,由弧形制动蹄基体与表面摩擦衬片组合而成,主要应用于商用车后轮、乘用车驻车制动、工程行走机械的轮边制动场景,依靠制动蹄向外张开后衬片与制动鼓内壁的贴合摩擦,将车辆行驶的动能转化为热能散出,实现减速或驻车锁止的功能。从结构设计逻辑来看,制动蹄基体采用弧形变截面冲压焊接结构,曲率完全匹配对应规格制动鼓的内圆轮廓,保证制动时衬片与鼓面能够实现全幅面接触,避免局部偏磨导致制动力矩波动。基体上分布的多组通孔,分别用于安装制动蹄支承销、回位弹簧、制动分泵连接销,孔位的位置度公差控制在0.1mm以内,确保装配后制动蹄能够绕支承销灵活转动,无卡滞旷量。蹄体端部的开槽结构用于卡装制动间隙自动调整臂的拨叉,

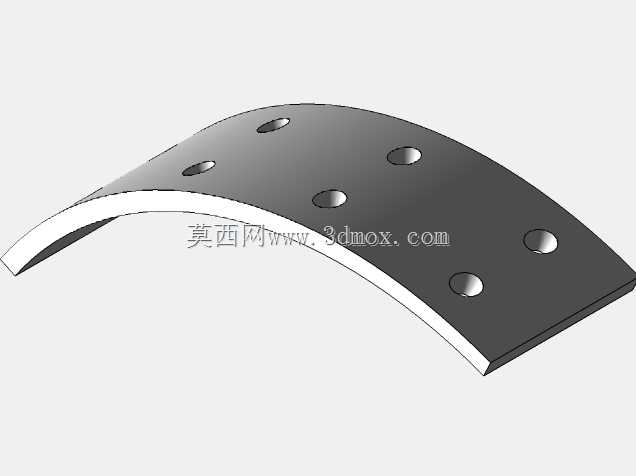

  能够在衬片磨损后自动补偿制动间隙,减少人工维护频次。表面粘接的摩擦衬片采用高摩擦系数复合材料,表面预留的浅槽用于排出制动过程中产生的磨屑,同时提升高温工况下的散热效率,避免热衰退导致制动力下降。在安装边界上,该部件的整体外圆弧半径、蹄片宽度、支承销孔中心距完全匹配对应吨位车桥的制动鼓内腔尺寸,装配时需保证两蹄片的同轴度误差不超过0.15mm,衬片与鼓面的初始接触面积不低于总面积的70%,经过初期磨合后可达到95%以上的贴合率。设计过程中通过有限元分析对蹄体受力工况进行模拟,在最大制动力矩工况下,蹄体最大应力出现在支承销孔周边,通过局部加厚的结构设计将应力控制在材料屈服强度的60%以内,保证反复制动载荷下的结构强度,

  同时避免过度增加部件重量。摩擦衬片的粘接强度经过剪切力测试,能够承受12MPa以上的剪切载荷,避免紧急制动时衬片脱落引发制动失效。这类鼓式制动蹄结构相比盘式制动部件,能够提供更大的制动力矩,且密封性能更好,在多尘、涉水的恶劣作业环境下可靠性更高,广泛适配轻卡、重卡、农用拖拉机、工程装载机等行走设备的轮边制动系统,设计时需根据匹配车桥的额定轴荷调整蹄片厚度、衬片材质以及孔位布局,保证制动力矩与整车制动需求匹配,同时兼顾制动平顺性,避免制动时出现跑偏、异响等问题。
