内螺纹连接低流量针式控制阀结构

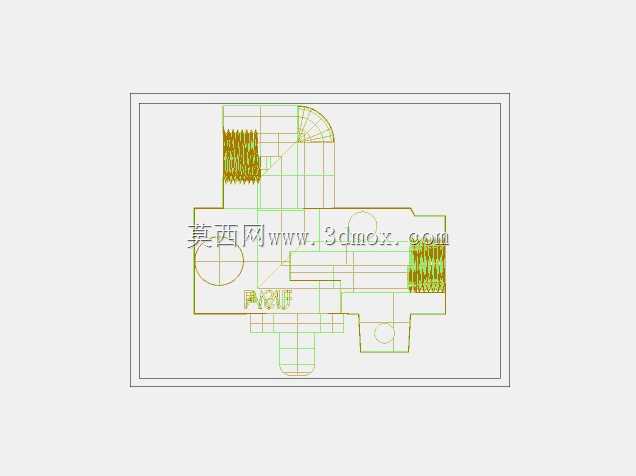

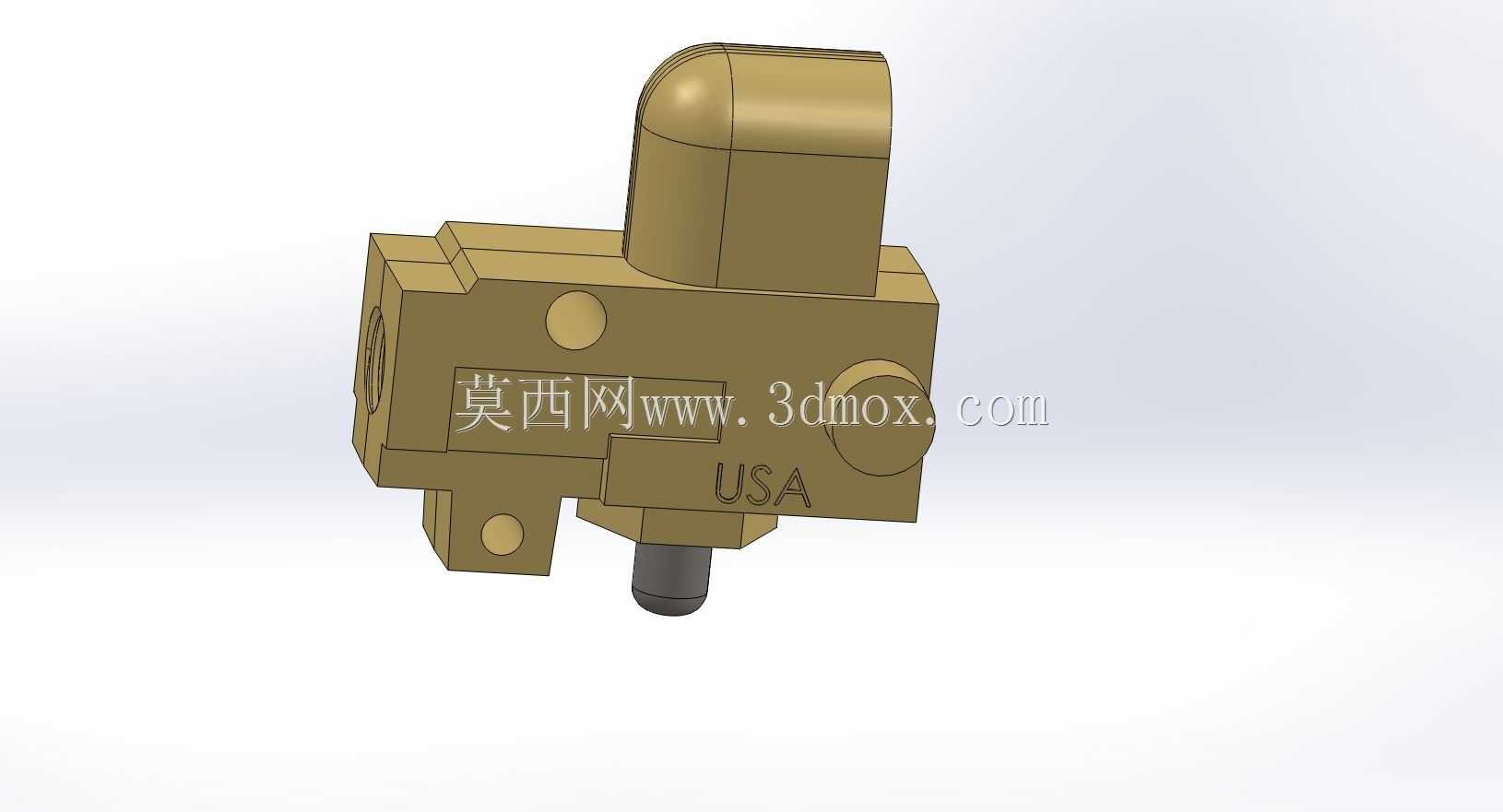

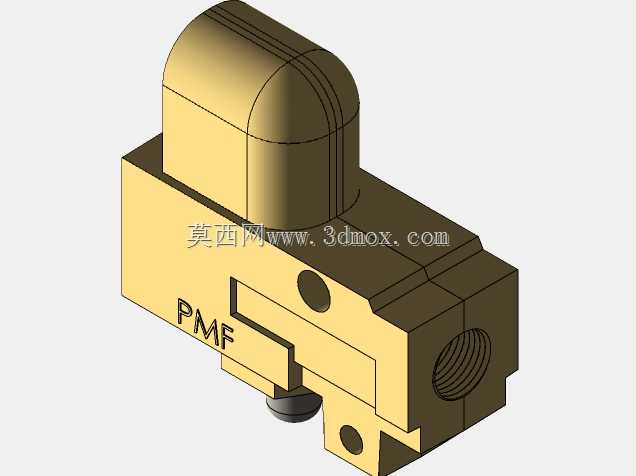

　　这款针阀主要面向小流量精密流体调控场景，常见于实验室气路配置、小型分析仪器管路、精密气动控制回路以及小剂量化工试剂输送管线中，承担精准节流、稳定通断、微调介质流量的作用，区别于大通量截断阀，它的调节精度更高，可实现微小开度下的稳定流量输出，避免小流量工况下普通阀门调节过量、流量波动大的问题。从结构设计来看，阀体采用集成式块体结构，没有多余的外接管路接头，整体刚性更强，能减少外接密封点带来的泄漏风险，上部的调节端采用圆弧封边结构，既可以避免安装调试过程中尖锐棱角划伤操作人员，也能在紧凑安装空间内减少与周边管线、结构件的干涉。阀体侧面的安装定位凸台，是为了在面板安装、集成阀组安装时提供定位基准，不需要额外加工定位工装，

　　直接靠凸台卡入安装面板的预留槽即可完成初步固定，降低现场装配的对位难度。安装接口采用125管螺纹内螺纹设计，匹配同规格外螺纹管路接头时，不需要额外加装转换接头，可直接拧入安装，螺纹连接的密封冗余量足够应对常规低压流体工况，安装时只要在螺纹处缠绕合适的密封带或者涂抹密封胶，就能达到可靠的密封效果，安装边界紧凑，整体块体的长宽高尺寸适配小型设备的内部安装空间，不会占用过多阀组安装位，在多阀并排布置的集成控制盘上，相邻阀件的操作空间也能得到保证。针阀的阀芯采用锥面节流结构，调节手轮转动时，阀芯沿轴向缓慢进给，通过改变阀芯与阀座之间的通流截面积来调整流量，这种结构的调节线性度更好，小开度下的流量变化更平缓，不会出现普通球阀一开就过流、

　　一关就断流的问题，适合需要精准控制微小流量的工况。阀体上的标识区域预留了清晰的标记位，可在批量装配时标注介质流向、公称压力等参数，避免现场接反管路。整体结构没有易损的外露薄壁件，日常维护时只需要定期检查阀杆处的密封件即可，不需要整体拆解阀体，维护成本更低，在长期小开度工作的工况下，锥面阀芯的抗冲蚀能力也优于平面密封结构，能保证长期调节的精度稳定性，不会因为介质长期冲刷导致调节特性偏移。
