快脱式双向棘轮扳手三维结构设计

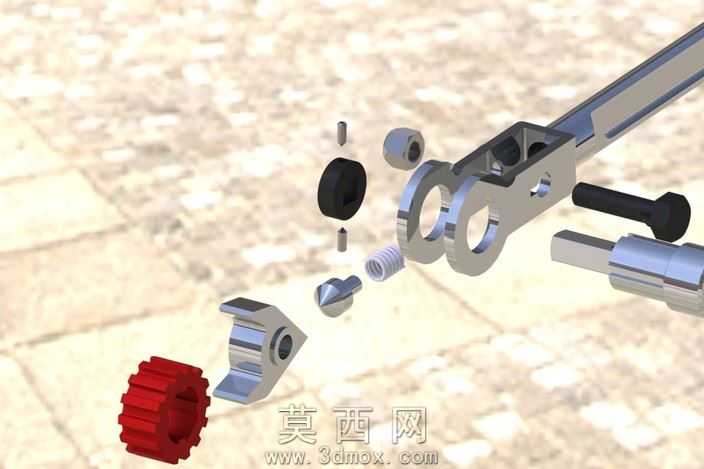

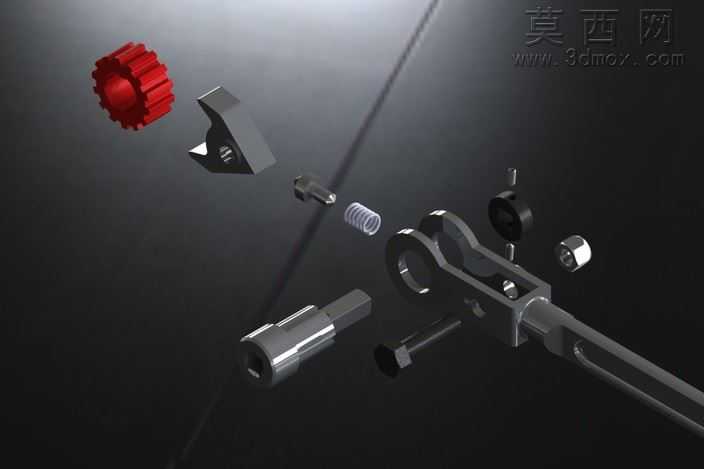

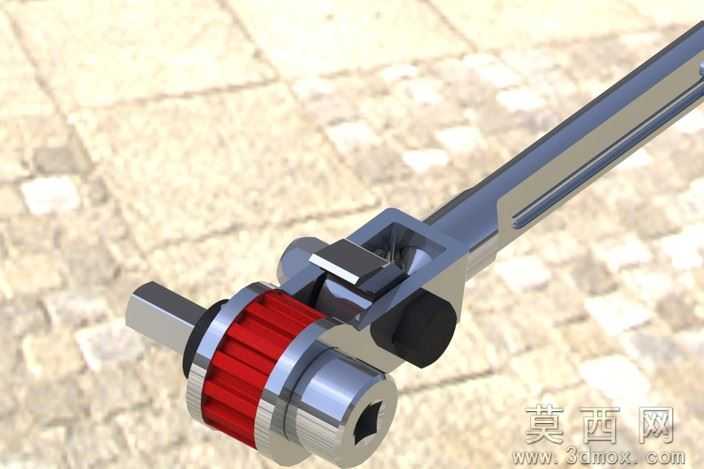

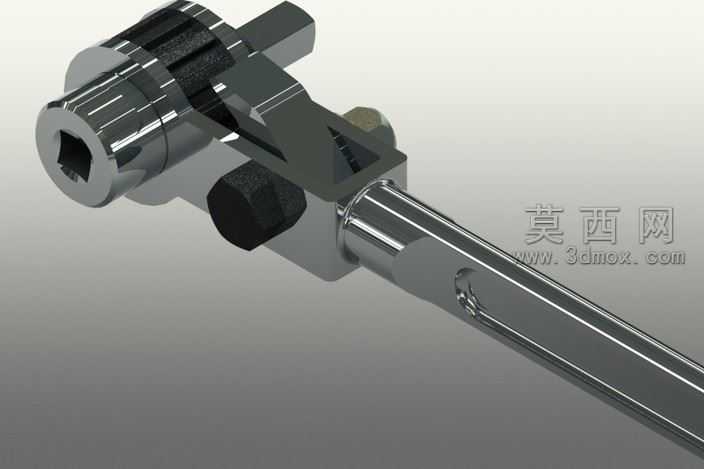

本作品为快脱式双向棘轮扳手的三维建模设计成果，建模过程严格遵循手动五金工具的工业设计规范，以SolidWorks为核心建模平台完成全参数化结构搭建。建模阶段首先从核心棘轮传动结构入手，精准绘制棘轮齿形、棘爪卡合结构的草图，通过拉伸、旋转、切除等基础特征完成核心传动部件的实体构建，严格控制棘轮齿的模数、齿距、啮合角度参数，保证棘爪与棘轮的卡合间隙处于合理范围，既满足传动咬合的可靠性，又避免卡滞问题。针对扳手的换向拨块结构，单独构建独立零件并完成装配约束，还原双向切换时棘爪的摆动行程，确保换向操作的逻辑合理性。手柄部分采用符合人体工学的长杆结构设计，建模时通过放样特征构建杆身的过渡曲面，兼顾握持舒适度与杆身的抗扭强度，快脱按钮结构设置在棘轮头侧部，建模时预留按钮的按压行程空间，匹配内部弹簧的装配位置。材质与渲染阶段，针对不同部件匹配对应材质属性：棘轮头、方榫等受力金属部件采用镀铬合金钢材质，调整金属材质的反射率、粗糙度参数，还原五金工具表面的亮面镀铬质感；棘轮头中部的防滑握持圈采用红色硬质工程塑料材质，添加细微的颗粒纹理提升塑料件的真实感；手柄杆身采用哑光镀铬金属材质，与头部亮面材质形成视觉区分；换向拨块、快脱按钮采用黑色哑光工程塑料材质，还原实际产品的材质搭配差异。渲染场景采用户外石质地砖作为展示背景，调整自然光的光照角度与阴影参数，突出扳手金属部件的光影反射效果，清晰展现各部件的结构轮廓与装配关系。整体装配过程严格遵循实际产品的装配逻辑，添加同轴、重合、限位等装配约束，还原棘轮扳手的活动范围：方榫可随棘轮做单向间歇转动，换向拨块可拨动棘爪切换转动方向，快脱按钮可按压实现套筒的锁止与脱出，完整还原该款棘轮扳手的全部功能结构，可用于产品结构验证、展示演示以及生产加工参考。
