葫芦起重机金属桁架承载结构设计

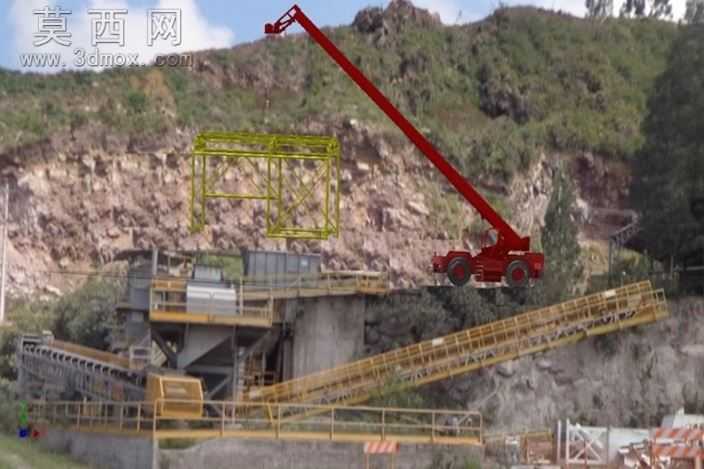

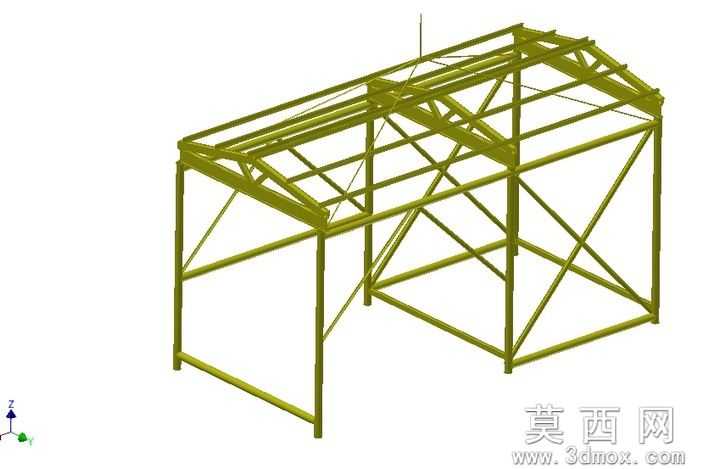

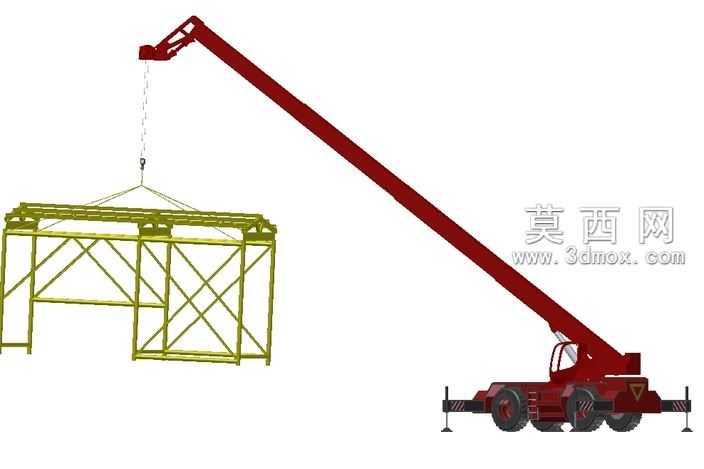

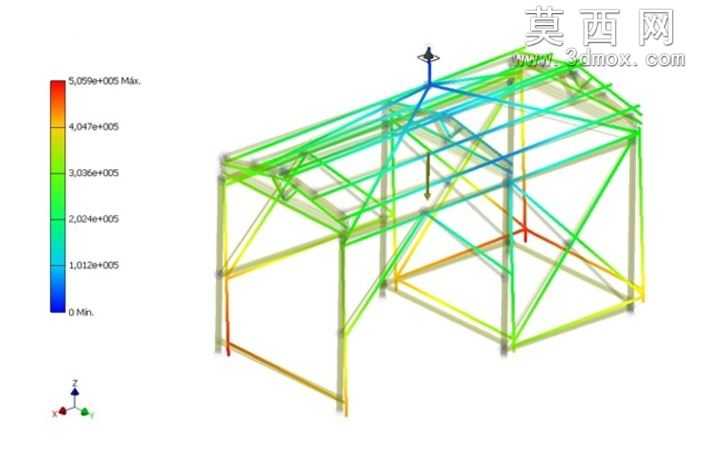

本作品为葫芦起重机的金属承载桁架结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先对各类规格的型钢构件进行参数化建模，依据型钢截面标准参数设定型材截面轮廓，通过拉伸、扫描等基础特征生成单根杆件的实体模型，再根据桁架的受力布局与空间安装尺寸，对各杆件进行空间定位与装配，精准还原桁架结构的节点连接关系，保证各构件之间的装配约束符合实际焊接安装的工艺要求。模型搭建完成后，对整体结构赋予金属结构钢材质，设置符合实际工况的弹性模量、泊松比、密度等材料参数，为后续受力分析提供准确的材质基础。在结构设计层面，该桁架采用空间刚架布局形式，主承重梁采用双拼型钢排布，竖向支撑与斜向腹杆按照受力传递路径优化布置，斜杆采用交叉排布形式提升整体结构的抗扭与抗剪性能，顶部设置葫芦运行的轨道安装位，底部设置与基础连接的固定支座结构，节点处采用加强筋板设计降低应力集中风险。完成建模与材质赋予后，对结构进行有限元受力仿真分析，模拟葫芦满载起吊时的载荷工况，在吊点位置施加额定起重量对应的竖向载荷，在支座位置施加固定约束，通过网格划分、求解计算得到整体结构的应力云图与变形云图，图中不同颜色对应不同的应力数值区间，可直观识别结构的高应力区域与大变形位置，验证结构的强度与刚度是否满足设计规范要求。整个建模过程严格遵循起重机械设计规范，各构件的尺寸参数、连接形式均参考实际葫芦起重机的结构设计标准，模型不仅还原了桁架的外观结构，更通过仿真分析验证了结构的受力合理性，可用于起重机械的结构教学、方案优化展示以及同类产品的设计参考，帮助设计人员直观理解桁架结构的受力传递逻辑，为后续的结构轻量化优化、节点加强设计提供可靠的三维模型基础。
