自适应柔性夹取软机械手结构设计

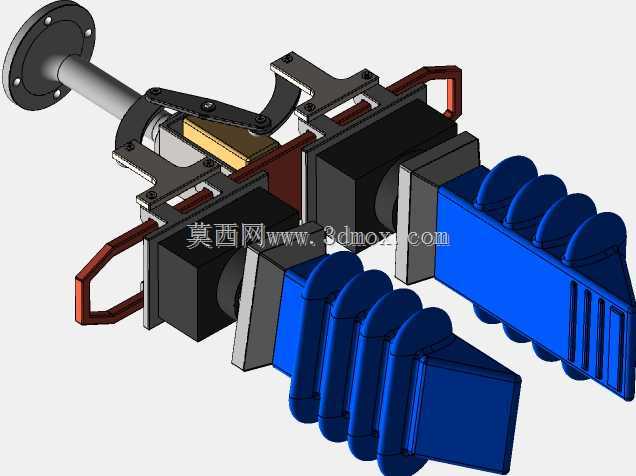

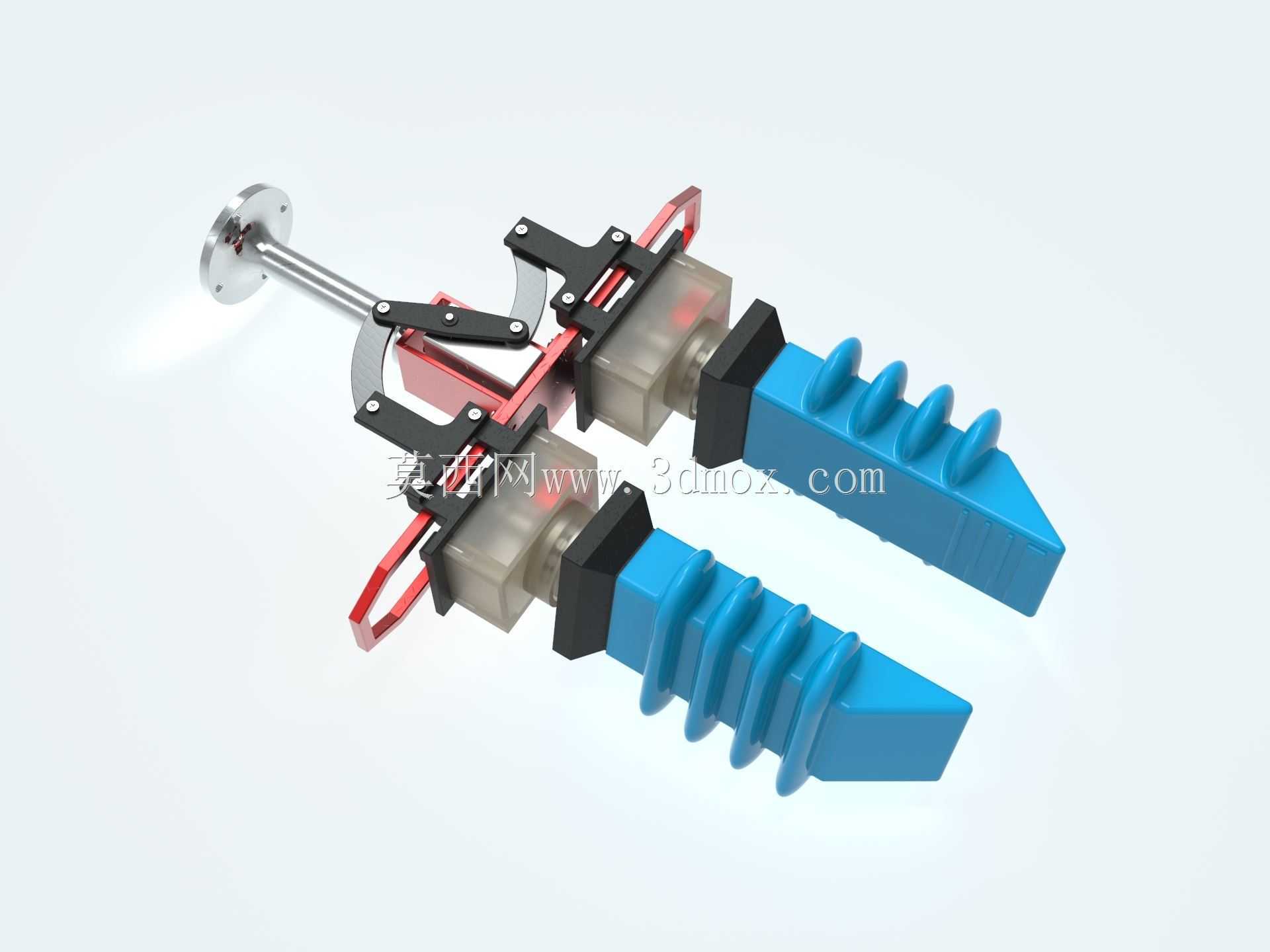

　　这款软机械手主要面向工业生产线上异形易碎工件的夹取作业场景，可适配3C电子组装、食品分拣、医药包装等对接触压力敏感的工位，替代传统刚性夹爪解决易损件抓取时的压伤、夹取不稳问题。从结构设计来看，执行端采用带波纹缓冲结构的软质夹指，夹指表面的凸起纹理可增大与工件的接触摩擦力，波纹段在夹取时可产生自适应形变，能自动贴合不同外形轮廓的工件表面，无需针对单一工件定制夹指型面，大幅降低多品种小批量生产线的夹具更换成本。驱动端采用平行连杆传动结构，搭配线性导向轴实现两侧夹指的同步开合动作，连杆铰接处的间隙经过公差匹配，保证开合过程无卡滞，传动效率稳定。安装端采用标准法兰盘结构，法兰端面的安装孔位可适配主流工业机器人的末端接口，

　　安装时只需保证法兰端面与机器人末端输出轴的同轴度在0.1mm以内即可完成装配，无需额外设计转接板。夹指的开合行程可覆盖10mm至80mm的工件直径范围，夹取时的接触压力可通过驱动端的输入行程进行调节，避免压力过大损伤工件表面。整个机械结构的传动部件均做了轻量化处理，连杆采用硬质铝合金材质，在保证结构强度的同时降低整体重量，减少机器人末端的负载压力。软质夹指采用模块化快拆设计，夹指与驱动滑块之间通过卡槽定位，更换不同硬度的夹指即可适配不同材质的工件抓取需求，更换过程无需额外工具，可在生产线不停机的状态下快速完成。夹指背部的刚性支撑块可限制软质夹指的过度形变，保证夹取大重量工件时的结构刚性，避免出现工件脱落的情况。整个结构的运动部件均做了耐磨处理，铰接销轴采用不锈钢材质，长期往复运动下不会出现锈蚀卡滞的问题，可适应车间内多粉尘、温湿度波动的常规生产环境。
