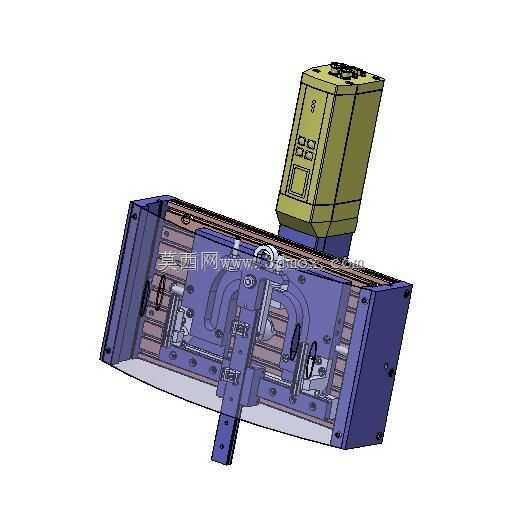

凸轮式精密取放执行机构三维结构

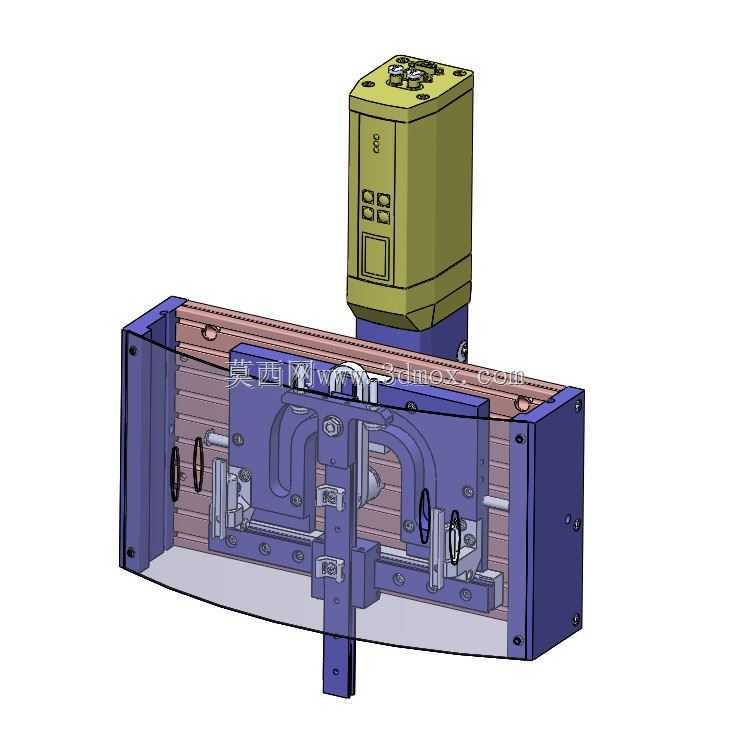

　　这款凸轮驱动的执行模组，目前在3C电子小件装配、轻载物料分拣工位的应用占比逐年提升，核心优势是通过纯机械凸轮轮廓轨迹实现预设的取放动作，相比多轴协同的气动或伺服模组，动作节拍稳定性更高，不会出现多轴联动的累计误差，在单工位重复动作频次高于每分钟60次的场景下，故障率远低于分立元件搭建的执行机构。从结构设计逻辑来看，整套机构的动力输入端直接对接顶部的驱动单元，动力通过内置的凸轮轴传递到两组对称布置的摆臂组件，凸轮轮廓的升程段、回程段、停歇段完全匹配取料、抬升、平移、放料的完整动作循环，不需要额外添加位置传感器做动作到位检测，所有动作时序完全靠凸轮轮廓的加工精度保证，这也是这类机构在高速自动化工位上可靠性突出的核心原因。安装边界方面，

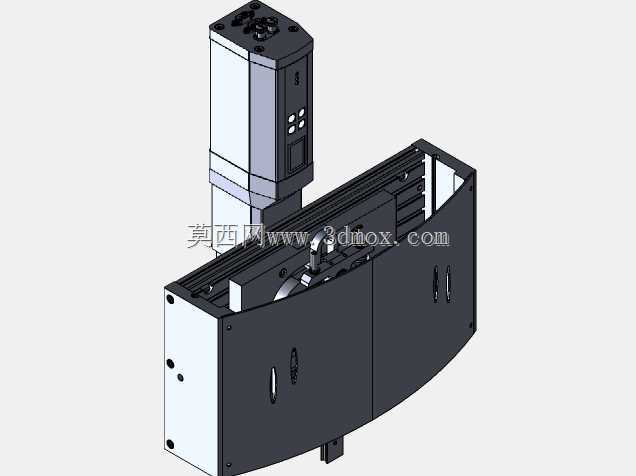

　　整套模组的主体框架采用一体化铣削的钣金折弯拼接箱体，所有传动部件全部内置在箱体内部，外侧没有裸露的传动结构，安装时只需要固定箱体背部的四个安装孔位即可完成主体固定，不需要额外搭建支撑结构，横向安装占用空间小于同行程的线性模组，输出端的执行杆位于箱体下方居中位置，动作过程中横向摆动范围控制在极小的区间内，不会和周边的料道、定位夹具产生运动干涉。功能特性上，这套凸轮机构的停歇段设计预留了足够的保压时间，在取料端搭配真空吸盘或者微型夹爪的时候，能保证吸持或者夹持动作完成后再执行抬升动作，不会出现带料偏移、掉料的问题，对称布置的导向结构能抵消摆臂动作过程中的侧向力，输出端的垂直运动重复定位精度可以控制在0.02mm以内，

　　完全满足小尺寸零件的精密装配需求。设计过程中需要重点关注凸轮轮廓和摆臂接触位置的耐磨处理，接触副采用硬质合金镶件搭配润滑脂储油槽，能保证长时间高速运行下的磨损量控制在允许范围内，不需要频繁停机维护调整间隙，箱体两侧的可拆卸盖板也方便日常检查内部传动件的状态，不需要完全拆解模组就能完成清洁、润滑的日常保养工作。这类凸轮执行机构的适配性很强，只需要更换前端的执行末端，就能适配不同尺寸、材质的小件取放需求，在锂电池极片分拣、小五金件上下料、连接器装配等工位都能直接替换原有分立执行组件，不需要对原有设备的控制系统做大幅改动，因为整套机构只需要单方向的连续旋转动力输入，不需要复杂的多轴运动控制程序，设备调试的难度也大幅降低。
