工业机器人外部拓展行走第七轴结构

　　在多工位自动化产线布局中，单台工业机器人的固定作业半径往往无法覆盖跨工位的上下料、工件转运、长焊缝焊接等作业需求，第七轴作为机器人的外部拓展行走机构，核心作用就是拓展机器人的作业覆盖范围，让单台机器人能够完成多工位的连续作业，替代多台机器人的排布方案，大幅降低产线的设备投入成本。

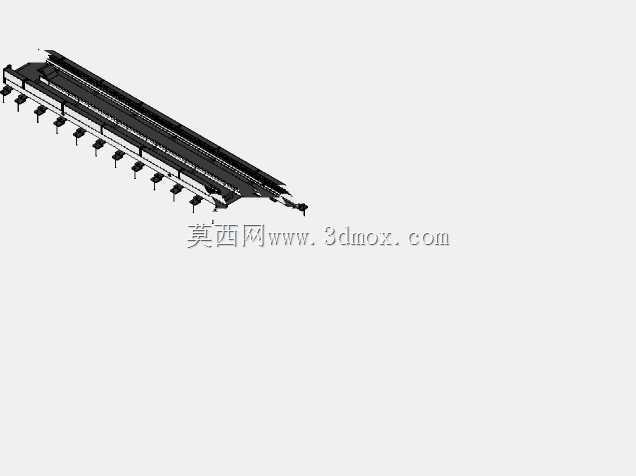

　　从实际工程应用来看，这类长行程第七轴多采用地装式布局，整体主体结构以高强度焊接型材作为基座主梁，加工过程中会对导轨安装面做整体铣削精加工，保证全程的直线度与平面度公差，避免长行程下出现行走卡顿、定位精度超差的问题。基座两侧会布置重载直线导轨作为行走导向支撑，配合齿轮齿条传动结构，相比丝杠传动更适配长行程的使用场景，不会出现丝杠下垂带来的精度损失，传动效率更高，维护也更便捷。滑台部分作为机器人的安装载体，会根据搭载的机器人负载做对应的加强设计，安装面预留标准的机器人安装定位孔位，能够适配不同品牌、不同负载级别的工业机器人安装，滑台内部集成润滑管路与行程限位组件，硬限位与软限位双重配置，避免行走超程引发的设备碰撞事故。

　　设计这类第七轴的时候，首先要结合产线的实际工位排布确定总行程长度，预留两端的安全缓冲距离，同时要核算搭载机器人加上末端工装、工件的总负载重量，匹配对应的导轨规格、齿轮模数以及驱动伺服电机的功率，避免负载不足引发的结构变形。安装边界上，要提前确认现场地面的承重能力，长行程第七轴的基座需要分段调平后做地脚固定，整体安装的平面度公差要控制在合理范围内，周边要预留足够的维护空间，方便后期对导轨、齿条做清洁润滑以及易损件更换。日常使用中，这类第七轴可以配合产线的主控系统做联动控制，实现机器人在不同工位间的快速精准移动，定位重复精度可以满足大部分焊接、上下料、码垛场景的使用要求，在汽车零部件焊接、大型工件机加工上下料、长尺寸物料搬运等场景中都有广泛应用，能够有效提升单台机器人的利用率，减少产线的设备排布空间占用。
