旋转盖帽式便携U盘外观结构三维建模

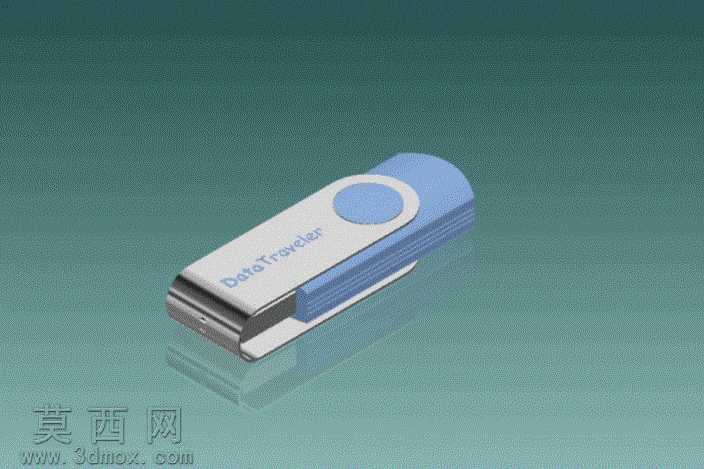

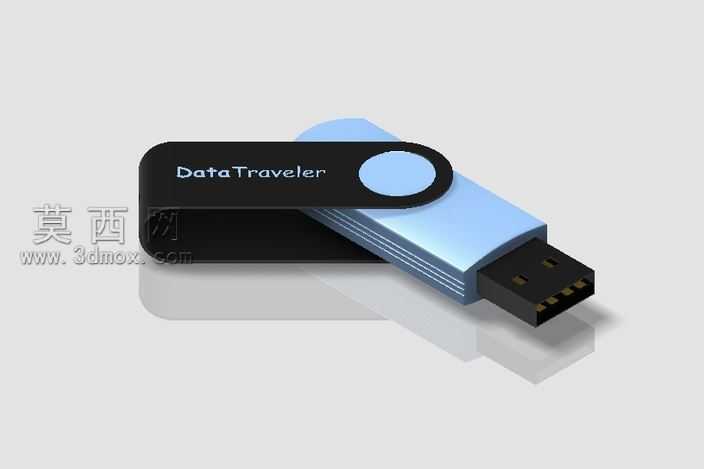

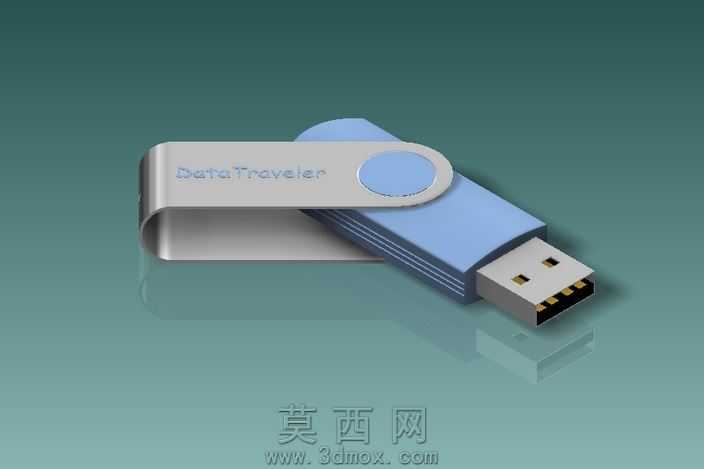

本作品为旋转盖帽式便携U盘的三维数字模型，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先分别完成U盘金属接头、主体中框、旋转盖帽、装饰按键等独立零件的参数化建模，再通过装配约束完成整体结构的拼接，确保各部件之间的旋转间隙、配合公差符合日常使用的实际逻辑。建模阶段首先绘制U盘主体的基础草绘轮廓，通过拉伸、倒圆角、抽壳等基础特征命令构建主体中框的基础形态，金属接头部分通过拉伸凸台、切除特征还原USB公头的标准接口尺寸，同时对接头边缘做细微的倒角处理，还原真实金属接头的冲压边缘质感。旋转盖帽部分采用曲面拉伸与实体切除结合的方式，还原盖帽与主体连接的旋转轴结构，确保盖帽可绕主体侧边的转轴实现180度顺畅旋转，盖帽表面的圆形装饰按键通过凸台拉伸与表面贴图配合，还原产品表面的丝印标识细节。材质与渲染阶段，主体中框赋予磨砂银白金属材质，调整材质的粗糙度与反射参数，还原铝合金外壳的哑光磨砂质感；旋转盖帽部分赋予半哑光浅蓝色塑料材质，适当调整材质的漫反射颜色与高光强度，还原普通ABS塑料的温润质感；金属接头部分赋予高反光镀铬金属材质，提高反射率与高光硬度，还原接口金属的亮面质感；盖帽表面的品牌标识采用表面贴花工艺，将品牌字样贴合在主体侧面的对应位置，调整贴花的透明度与凹凸参数，模拟丝印标识的轻微凸起触感。场景渲染时采用柔和的漫反射环境光，搭配底部弱反光平面，模拟产品放置在光滑桌面的倒影效果，整体光影过渡自然，无生硬的阴影边界，充分展现产品的外观细节与结构特征。结构设计上还原了旋转盖帽U盘的经典结构，无需分离盖帽即可通过旋转露出USB接头，避免盖帽丢失的问题，各零件之间的配合间隙控制在合理范围，既保证旋转动作的顺畅度，也还原了真实产品的装配精度，整体模型比例协调，细节还原度高，可用于数码产品外观展示、结构教学演示等场景。
