28BYJ-48型5V减速步进电机结构设计

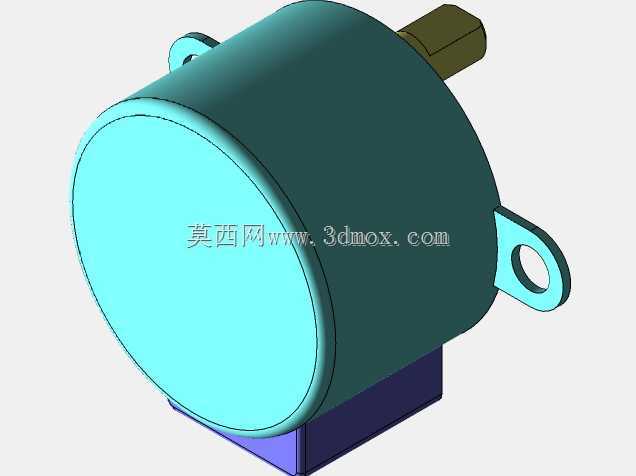

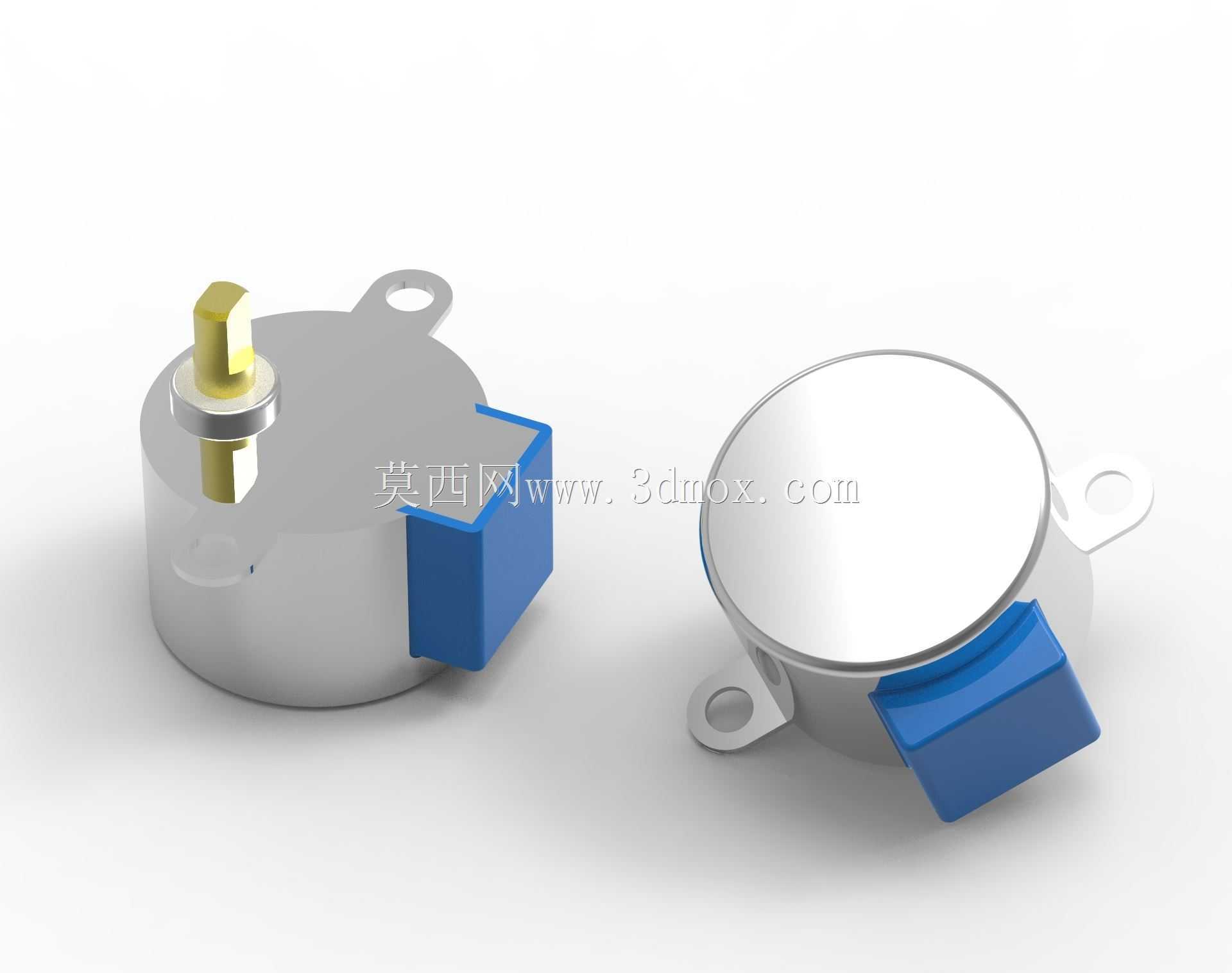

　　这款小型减速步进电机常被用于对控制精度有一定要求、安装空间紧凑的低负载传动场景，比如智能家电的风摆导向结构、小型云台的角度调节机构、自动售货机的货道推送组件、教学实验平台的位移执行单元，这类场景普遍不需要大扭矩输出，但对步进角度的控制稳定性、整机安装的适配性有明确要求。从结构设计来看，该电机采用一体式减速箱与定子总成集成的布局，输出轴端做了扁位结构，能够直接与带D型孔的传动件配合，省去额外的键连接结构，降低小尺寸场景下的装配复杂度，输出轴的轴向伸出长度经过适配，既满足常规传动件的安装深度，也不会因为轴伸过长导致运行时出现径向跳动超差的问题。机身侧面的两个带孔安装耳是核心安装定位结构，安装孔的中心距、

　　孔径都按照小型传动机构的通用安装规范设计，安装时可直接通过螺丝穿过耳孔固定在安装基板上，不需要额外设计定制安装支架，两个安装耳与机身主体为一体化注塑包裹结构，既保证安装时的结构强度，也能对内部定子线圈形成绝缘防护。机身尾部的端盖采用压合式装配，端盖表面平整无凸起，能够在安装时贴合设备内壁，进一步压缩整机的轴向安装空间，侧面的蓝色接线座为引脚引出结构，接线端的排布间距符合常规接插件的适配标准，接线时不需要额外调整线序间距，可直接插接对应规格的端子座。从功能特性来说，该电机为四相五线结构，配合对应的驱动板可实现整步、半步的角度控制，内置的减速齿轮组能够将转子的高速转动降速后输出，在5V供电工况下可输出适配小型负载的扭矩，

　　运行时的噪音控制符合民用及教学场景的使用要求，不会因为运行异响影响使用体验。建模过程中对内部减速齿轮组的啮合间隙、定子与转子的气隙宽度都做了符合实际生产公差的还原，安装耳的位置度、输出轴与安装基准面的垂直度都按照行业通用公差做了参数设定，能够直接用于小型设备的结构干涉检查、装配模拟，也可作为选型时的尺寸校核参考，帮助设计人员在方案阶段就确认该电机是否能适配自身的设备安装空间，避免后期选型失误导致的结构改模。
