高精度双极步进电机结构三维建模

　　在小型精密自动化设备的传动选型环节，双极步进电机始终是兼顾定位精度与低速扭矩输出的核心执行部件，这类电机常被应用在小型检测仪器的送样机构、3D打印设备的进给轴、桌面型点胶机的位移平台、光学调焦模组这类对步距精度、运行平稳性有明确要求的场景中，相比开环控制的单极步进结构，双极绕组的设计能在同等机座尺寸下输出更高的保持扭矩，绕组利用率的提升也让电机在低速运行时的振动幅度得到有效控制，适配需要频繁启停、正反转切换的往复运动工况。

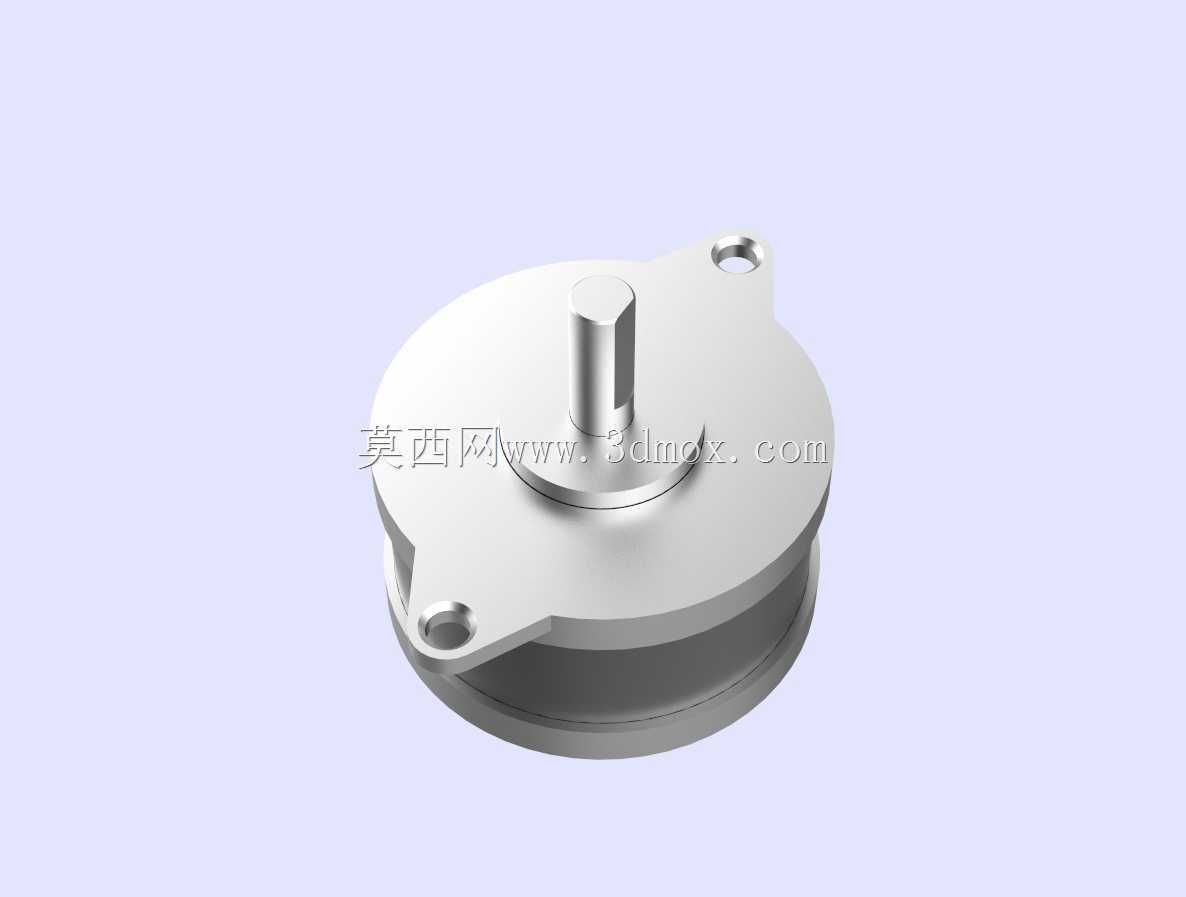

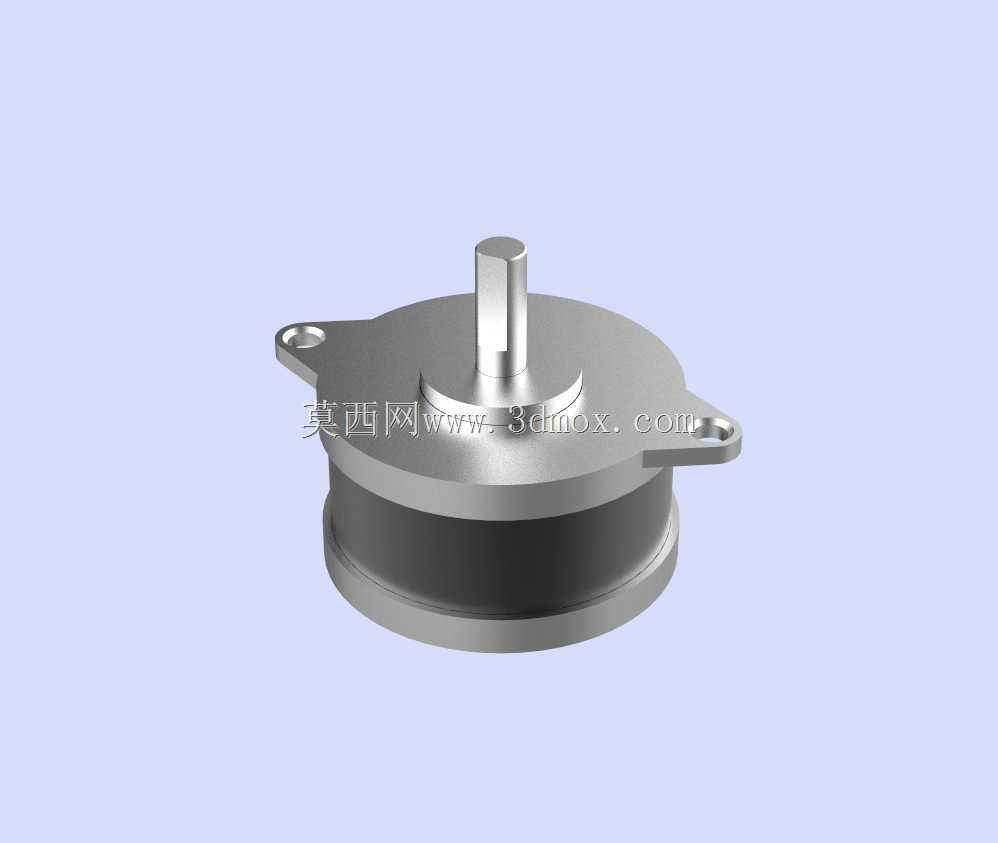

　　从结构设计的角度拆解这款电机的三维模型，整体采用圆形法兰式安装结构，机座主体为金属切削成型的薄壁壳体，壳体外侧做了均匀的散热筋过渡处理，既可以保证绕组运行时的热量传导效率，也能提升壳体的结构刚性，避免安装紧固时出现形变挤压内部定子结构。输出轴采用单出轴设计，轴端做了标准的平面铣削处理，可直接与同步带轮、联轴器、小型齿轮等传动件配合，轴伸位置的轴承位公差按照精密传动级要求设计，能保证轴系的径向跳动控制在极小范围内，满足高精度传动的同轴度要求。

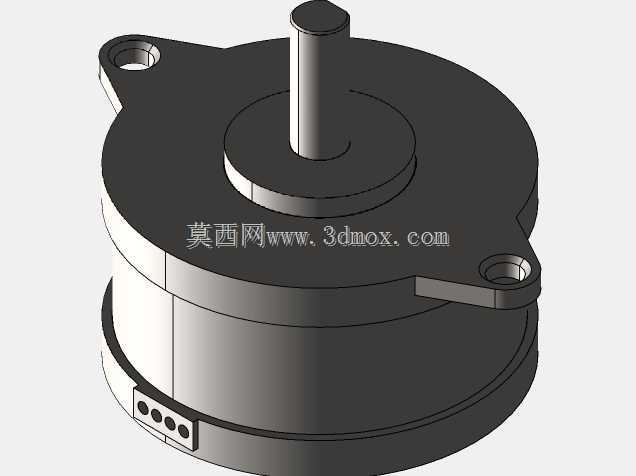

　　安装边界上，法兰端设置了两个对称的带安装孔凸耳，安装孔的中心距、孔径尺寸均适配小型精密设备的通用安装规范，设计时无需额外制作转接板即可直接固定在设备的安装基板上，电机的轴向总长度经过紧凑化优化，不会占用过多的设备内部安装空间，适合在布局紧凑的小型机电设备中使用。绕组部分的结构按照双极两相四线的排布逻辑建模，定子齿槽的弧度、转子磁钢的充磁方向都做了贴合实际生产工艺的还原，建模时充分考虑了实际生产中的装配公差，各部件之间预留了合理的装配间隙，既可以用于设备整体的装配干涉检查，也能作为电机结构教学、传动方案演示的数字化模型使用。

　　在实际选型匹配过程中，这类双极步进电机通常搭配细分型步进驱动器使用，通过电流细分控制可以进一步降低运行时的步距角误差，减少低速爬行现象，模型中还原的出线位置、壳体倒角、端盖压合结构都和量产实物保持一致，设计人员在做设备整体布局时，可以直接调用该模型完成安装空间校核、传动链路匹配，不需要反复核对实物尺寸调整装配位置，能有效缩短设备开发阶段的结构设计周期。
