BLD-300B无刷直流电机驱动装置结构设计

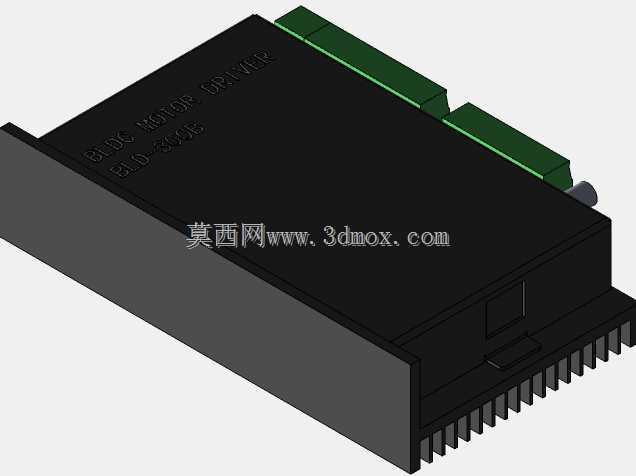

　　在自动化产线传动、小型AGV动力控制、精密医疗器械传动、工业机器人关节驱动这类对电机转速稳定性、转矩输出平顺性有较高要求的场景里，无刷直流电机的驱动装置是整套动力链路的核心控制载体，本次建模的BLD-300B驱动装置，正是针对中小功率无刷直流电机的驱动需求完成的结构复刻。从实际使用场景出发，这类驱动器常被安装在设备电控仓内部、动力模组侧边或是设备机架的预留安装位上，需要兼顾散热效率、接线便利性与安装空间的适配性，建模过程中完全还原了实物的结构逻辑。主体外壳采用黑色硬质绝缘壳体设计，侧边预留的多组绿色接线端子排，分别对应电源输入、电机三相接线、控制信号接入的不同接线需求，端子排布间距符合常规电工接线的操作空间要求，

　　避免接线时相邻端子的线缆干涉。壳体一侧设计的密集梳齿状散热鳍片，是针对驱动器持续工作时功率器件发热的结构设计，鳍片的厚度、间距与整体散热面积匹配300W级功率输出的散热需求，无需额外加装风冷装置即可满足常规工况下的自然散热要求，鳍片与壳体为一体化结构设计，减少装配间隙带来的热阻提升。壳体上的安装固定位采用侧边凸耳式设计，安装孔位的中心距、孔径尺寸适配行业通用的M3/M4固定螺丝，安装时可直接固定在设备的金属安装板上，借助金属安装板进一步辅助散热。建模时还原了壳体表面的丝印标识区域，对应型号标注、接线定义标识的位置，方便现场接线调试时快速识别端口。从结构设计思路来看，整个驱动器采用上下盖扣合的装配结构，内部预留的空间可容纳功率板、

　　控制板、电容、功率管等核心元器件，壳体内部设置的多组定位筋条，可直接卡装PCB板，减少额外固定件的使用，同时提升壳体整体的结构强度，避免设备运行振动导致的内部元器件移位。接线端的防护结构做了下沉式设计，接线完成后线缆不会突出壳体上表面，可缩小安装时所需的上部预留空间，适配电控仓内部紧凑的排布需求。整体外形的长宽高尺寸符合中小功率驱动器的常规安装边界，可直接替换同功率等级的其他型号驱动器，无需改动原有设备的安装孔位与接线空间，在设备改造、旧机型电控升级场景中具备较好的适配性。建模过程中对所有装配间隙、圆角过渡、安装位公差都做了还原，可直接用于设备电控系统的布局干涉检查、安装模拟，也可作为同类驱动产品结构设计的参考样本，帮助结构设计人员快速完成电控部分的布局排布，减少前期建模的重复工作量。
