包装生产线平行四杆间歇送料机构

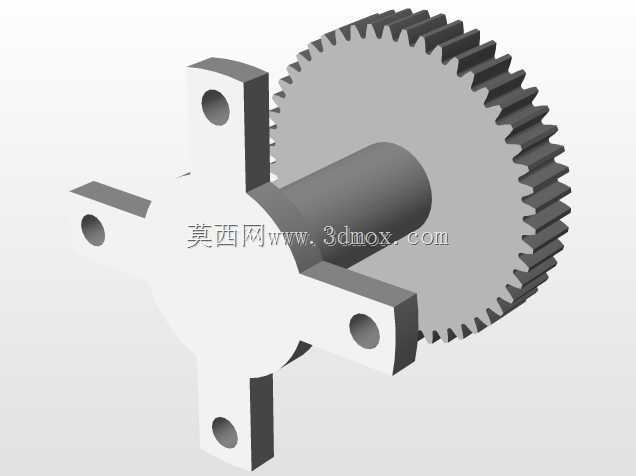

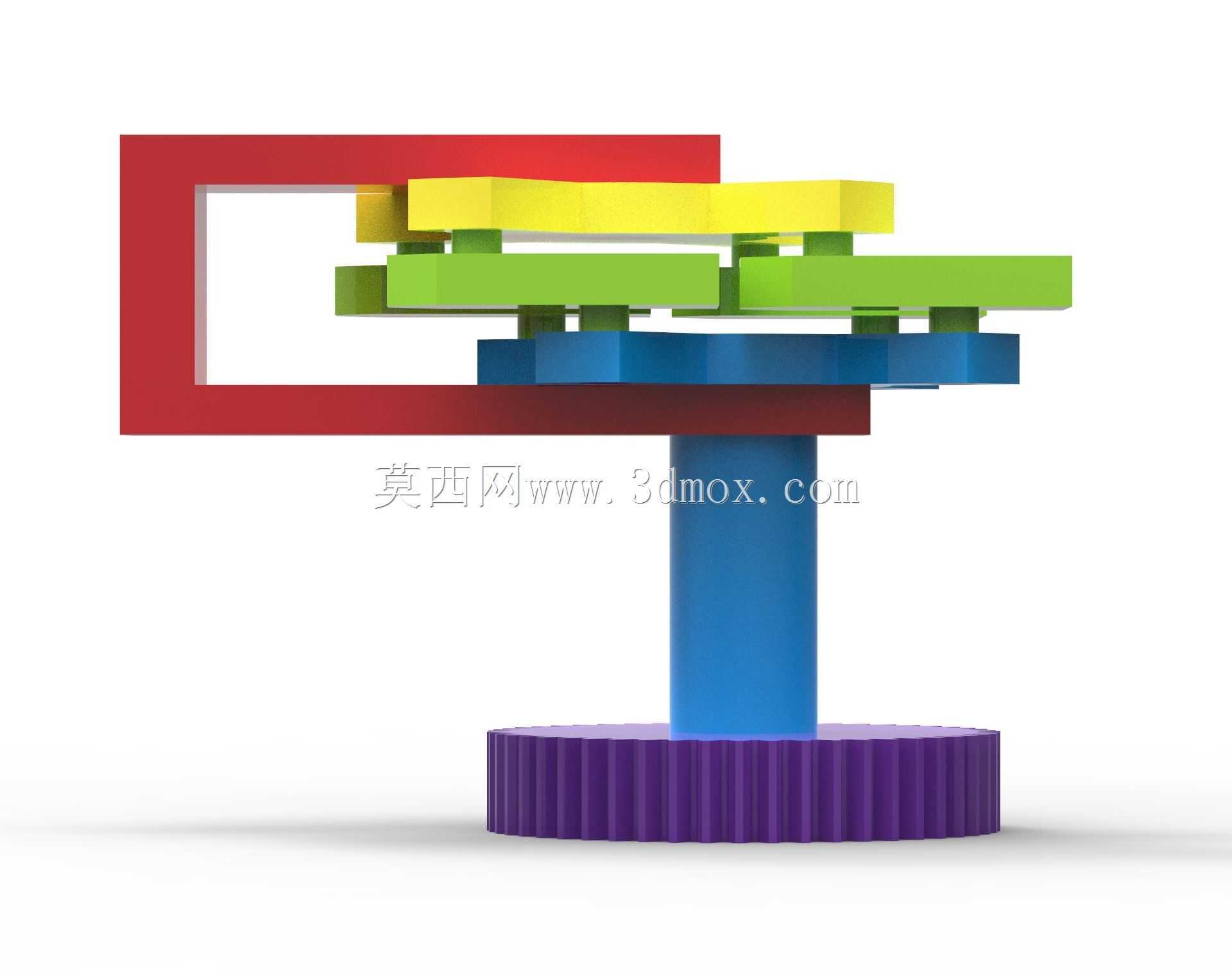

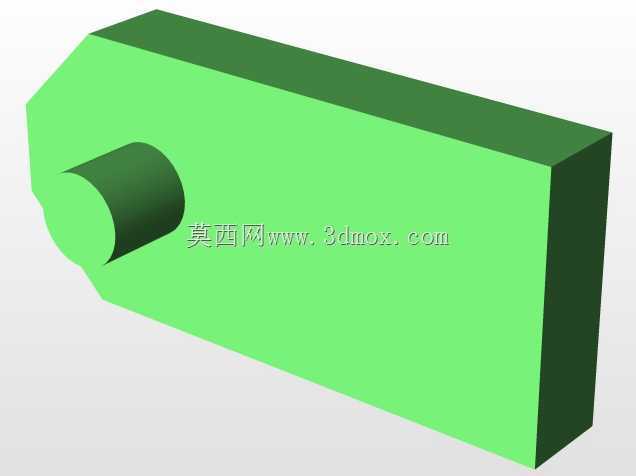

　　在快消品、食品、日化类产品的后端包装工序中，物料从前端输送线进入包装工位前的等距分料、垂直转序一直是产线节拍匹配的核心难点，这套平行四杆式送料机构正是针对该场景开发的执行单元，可直接集成在连续运行的包装生产线中，完成输送线到包装线的90度方向物料转运输送。整套机构的动力输入端为底部的紫色圆柱直齿轮，可与产线主传动链的输出齿轮啮合，无需额外配置独立动力源，能直接跟随产线主节拍同步运行，避免了独立驱动带来的节拍匹配误差，齿轮的分度圆、齿宽参数可根据产线现有传动链的模数、中心距做适配调整，安装时仅需保证齿轮啮合侧隙在0.1-0.2mm区间即可，无需复杂的同轴度校准。上部的转位支架采用四工位对称布局，四个绿色承料托板沿中心轴均匀分布，

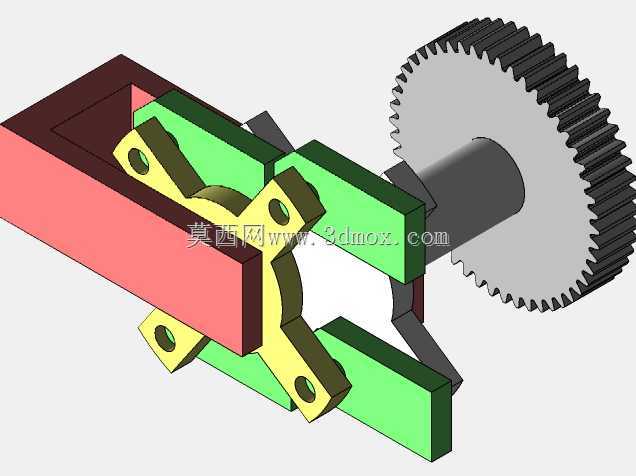

　　相邻托板的夹角为90度，托板的平面尺寸可根据待输送物料的外形轮廓定制，常规适配边长50-120mm的块状、盒状物料，托板上可根据需求加装真空吸附孔或者柔性挡边，避免物料在转位过程中出现滑移、掉落的问题。核心的运动实现依托黄色的平行连杆组件，当底部齿轮带动中心蓝色立柱做连续回转运动时，平行连杆会约束承料托板始终保持水平姿态，不会随中心轴转动出现倾斜，保证物料在转位过程中姿态稳定；同时连杆的运动轨迹经过特殊优化，在托板运行至输送线上料位时会做短暂的停留，刚好匹配前端输送线的物料落料节拍，待物料平稳落在托板上后，再带动托板回转90度至包装线侧的下料位，此时机构再次出现短暂停歇，方便包装线的取料机构将物料取走，完成一个送料循环。

　　整套机构的竖直安装高度可根据产线输送面的高度差调整中心立柱的长度，安装底座预留了标准的螺栓固定孔位，可直接固定在产线的铝型材框架或者钢板台面上，横向占用空间直径约300mm，不会过多占用产线的布局空间，适合在现有老旧包装产线的升级改造中直接加装，也可作为标准模块集成到新设计的包装设备中。相比传统的皮带拨杆式分料机构，这套平行四杆结构的运动冲击更小，送料位置重复精度可控制在±0.5mm以内，能满足高速包装线每分钟60-120件的送料节拍需求，且整体结构无复杂的凸轮槽加工件，零部件加工难度低，后期维护仅需定期在齿轮啮合处、连杆铰接点添加润滑脂即可，运行故障率远低于传统的间歇送料结构。在实际应用中，可根据物料的重量调整连杆的铰接轴直径以及齿轮的模数，针对较重的物料可将承料托板更换为金属材质，针对轻质食品类物料可采用食品级工程塑料制作接触部件，适配不同行业的包装生产需求。
