全自动连续式产品装盒作业设备结构

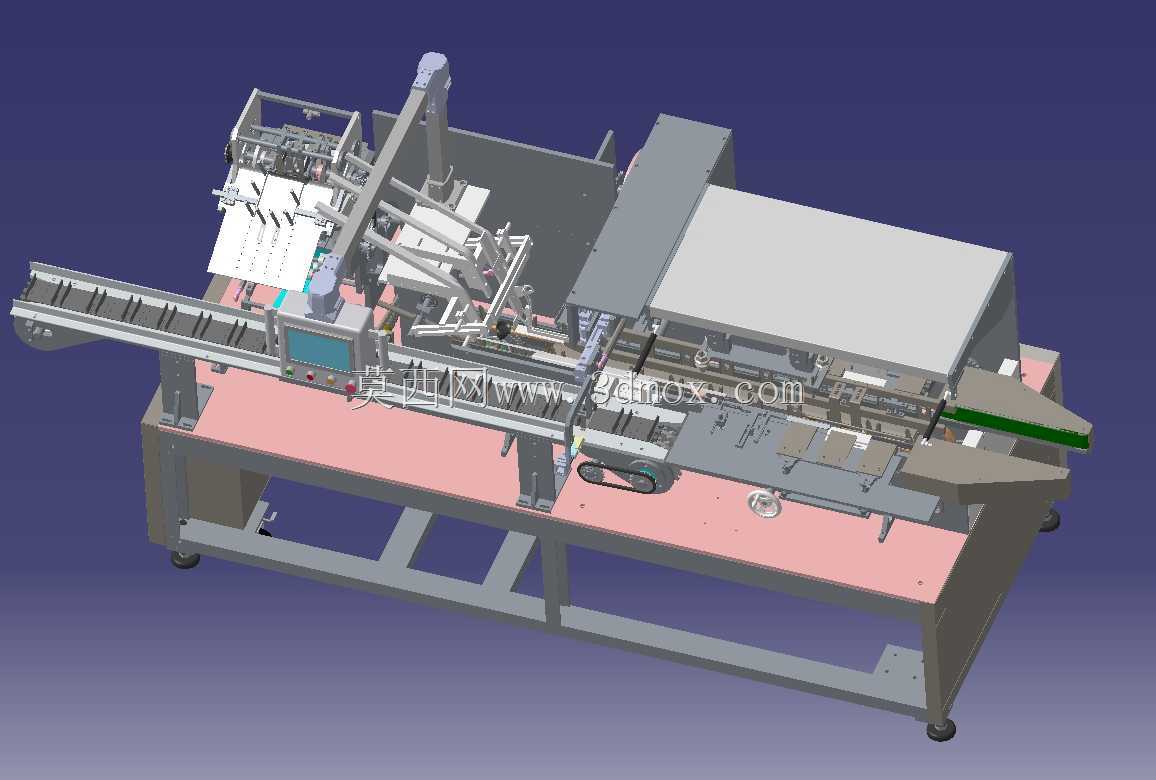

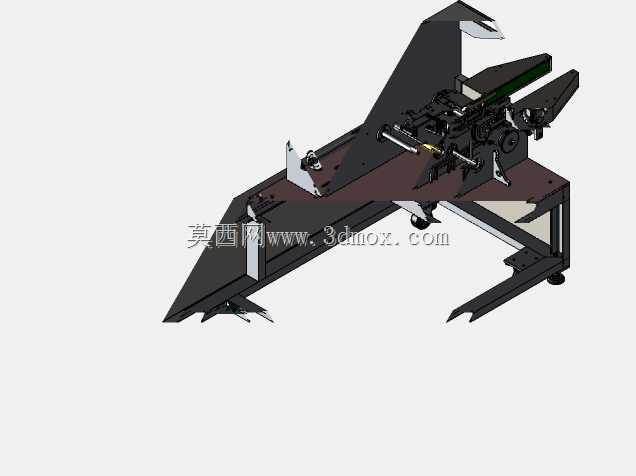

　　该设备主要面向食品、医药、日化等行业的规模化包装产线，可完成规则形态单件或多件组合产品的自动装盒全流程作业，替代传统人工折盒、装料、封盒的重复工序，适配连线式生产节拍，可直接对接前端理料、分拣设备与后端装箱、码垛工位，减少产线人工干预节点。设备整体采用分体式机架布局，底部为方管焊接的一体式支撑框架，台面采用加厚钢板加工，所有执行机构均安装于台面上方，底部预留电气元件、气动阀组的安装空间，机架底部配置可调脚杯与脚轮，兼顾安装调平与短距离移位需求，整体安装边界可适配常规车间产线的预留工位尺寸，无需额外改造地基。从功能分区来看，设备左侧设置物料输送段，采用同步带搭配可调侧导栏结构，可根据待装产品的外形尺寸调整导栏间距，

　　输送末端设置分料定位机构，确保物料按设定节拍逐一送入装盒工位；中部为纸盒成型与装料核心区，配置纸盒料仓、吸盒开盒机构、折舌导向组件，料仓可容纳叠放的平张纸盒坯，通过真空吸盘逐张吸取纸盒并完成预折成型，成型后的纸盒由夹持输送链固定位置，待物料推入后依次完成左右折舌、上下盖的折边动作；右侧为封盒输出段，可根据工艺需求选配插舌封合或喷胶封合组件，完成封合的纸盒通过出料输送段送出设备。设计过程中充分考虑不同规格产品的换型需求，所有与物料、纸盒接触的导向件、定位件均采用快拆式安装结构，调整位置配备刻度标识，可缩短换型调试时间；传动系统采用伺服电机搭配同步带、精密凸轮分割器的组合，确保各工位动作的同步精度，避免出现卡盒、物料推送错位的问题；

　　气动回路集中布置在台面下方，每个执行气缸均配置独立节流阀，可单独调整动作速度，适配不同纸质纸盒的成型力度需求，避免纸盒被吸破或折边不到位。设备的安全防护设计覆盖所有运动区域，传动部位设置透明亚克力防护罩，操作侧配置安全急停按钮与安全门联锁装置，设备运行时若防护罩被打开将自动暂停所有动作，保障现场操作维护人员的安全；人机交互界面设置在设备前部操作侧，可直接调整运行节拍、各工位动作延时参数，同时实时显示设备运行状态与故障提示，方便操作人员快速排查异常。
