正弦运动转换十字导杆机构结构

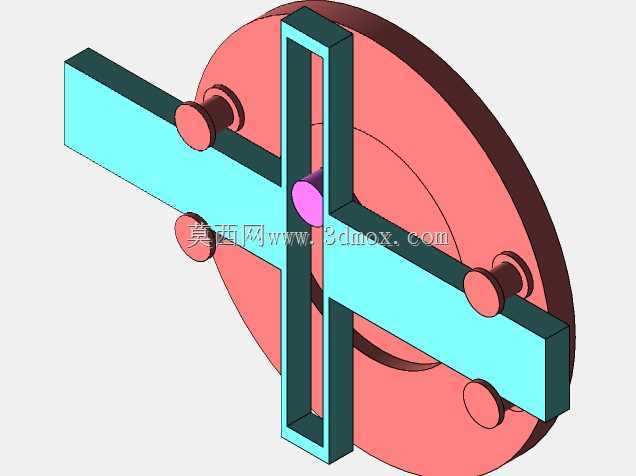

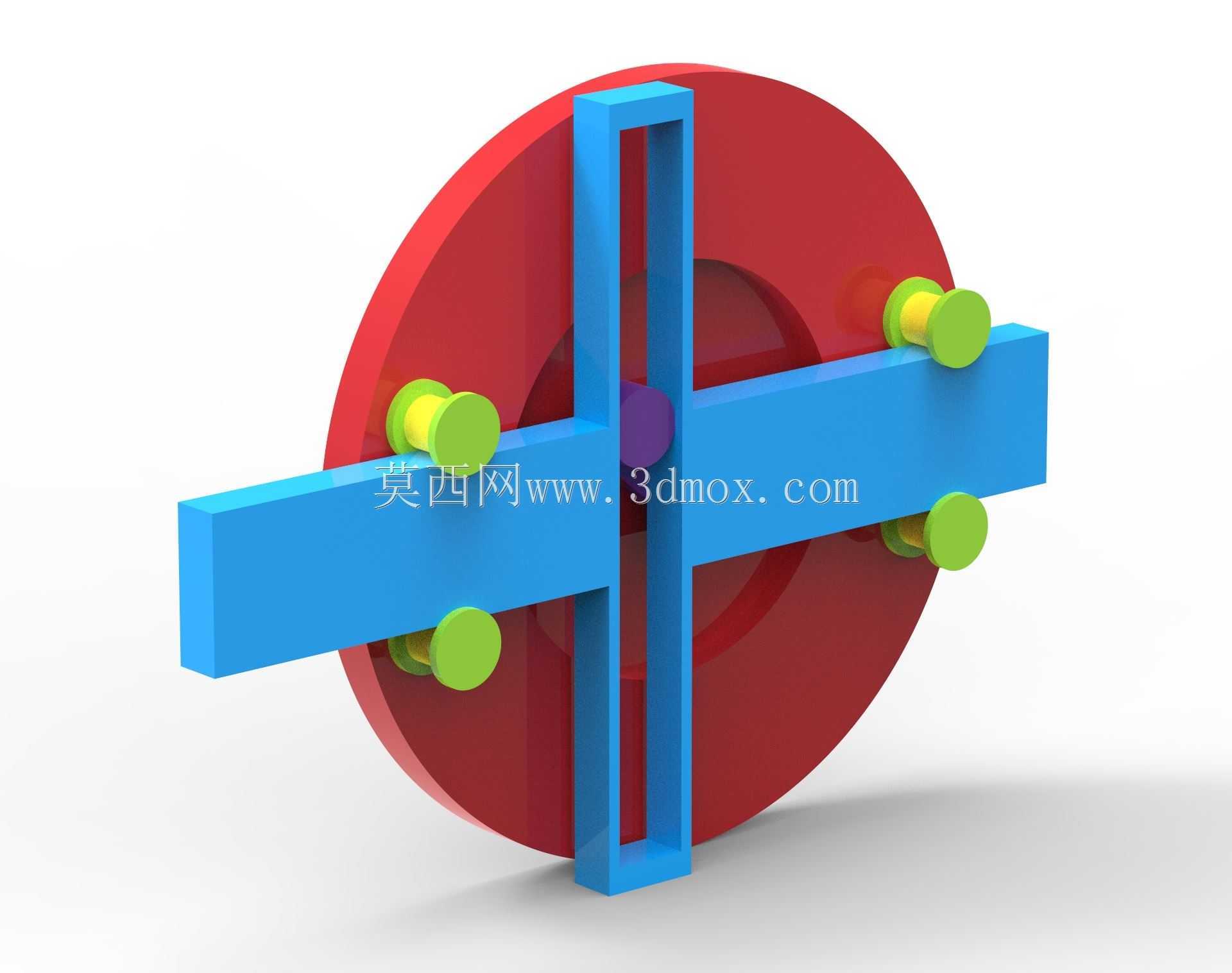

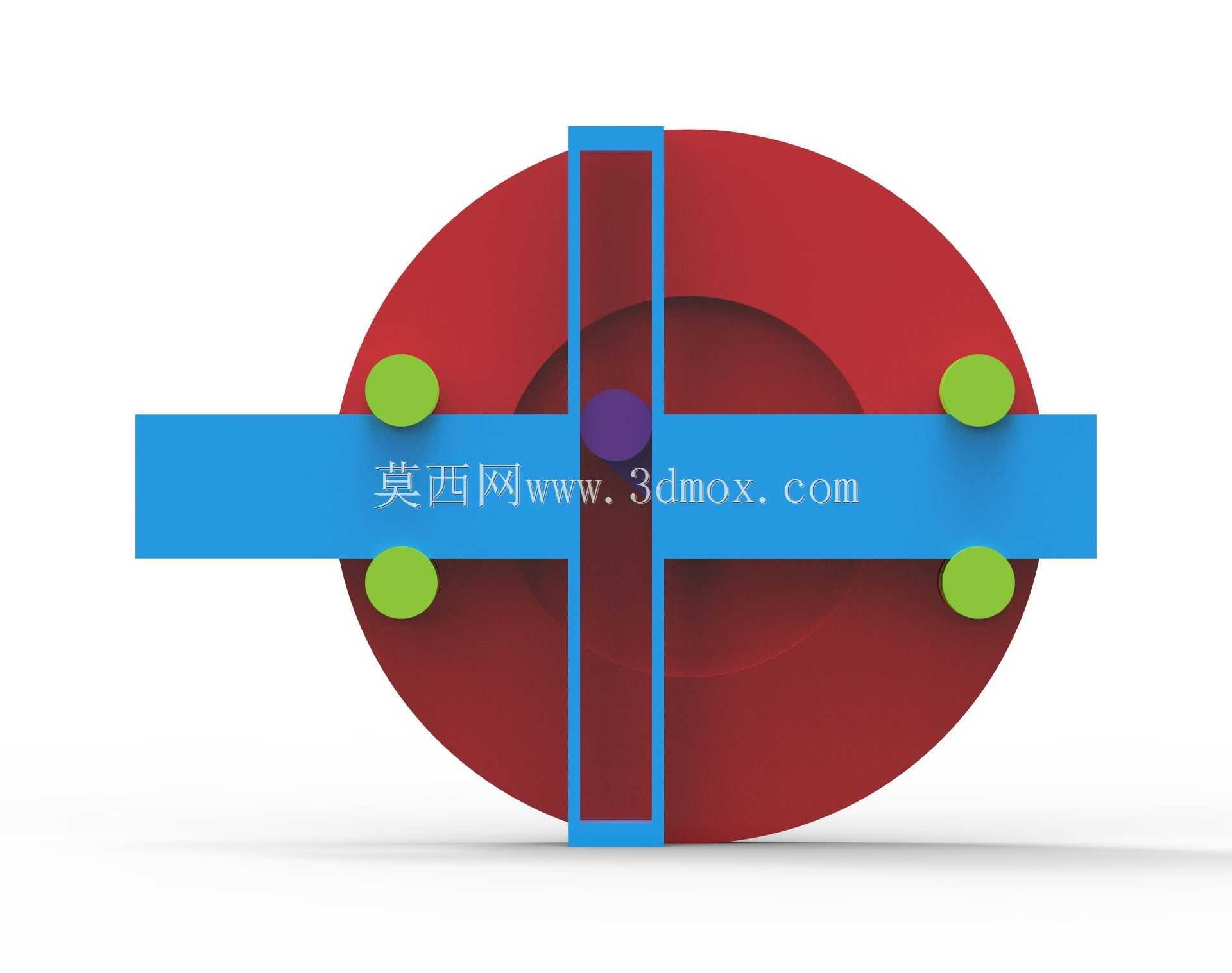

　　在自动化进给、计量送料、高频轻载往复工位的传动方案选型中，这类正弦运动转换机构常作为核心运动生成单元使用，相比偏心轮直推结构，它的运动输出无刚性冲击，加速度曲线连续平滑，能有效降低工位运行的振动与噪音，尤其适配对运动平稳性要求较高的薄膜牵引、试剂精准推送、细导线排线等场景。整套机构的核心运动逻辑依托旋转输入到直线往复输出的转换实现，输入端的旋转曲柄绕固定圆盘中心做整周回转，曲柄端部的驱动销嵌入十字导杆的纵向通槽内，将旋转运动的切向分量转化为导杆的横向驱动力。导杆的横向运动全程由四个对称布置的导向轮约束，导向轮分别贴合导杆横向杆体的上下两个平面，既限制了导杆的纵向窜动，又将滑动摩擦替换为滚动摩擦，大幅降低传动过程中的阻力损耗，

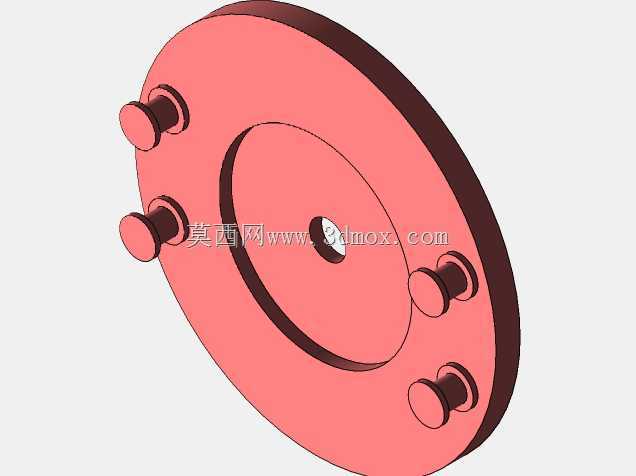

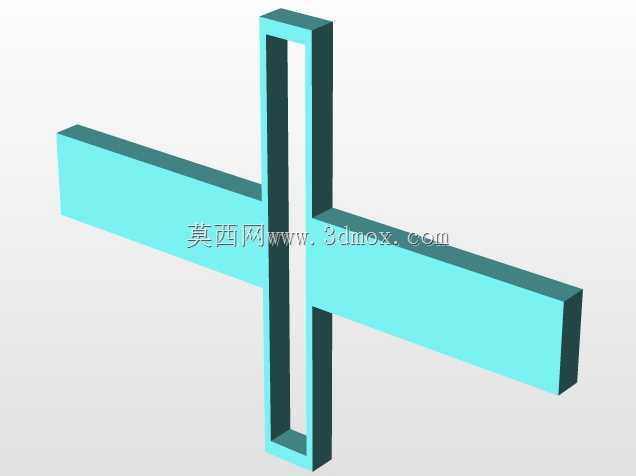

　　长期运行也不会出现导杆卡滞、偏磨的问题。设计这套结构时，首先要明确输出行程的匹配要求，导杆的往复行程等于曲柄旋转中心到驱动销中心距离的2倍，也就是两倍的曲柄偏心距，调整偏心距的大小就能直接改变输出端的往复行程，不需要重新加工整套导杆与机架结构，适配不同行程需求的改型成本极低。安装边界上，固定圆盘作为整套机构的承载基座，需要保证盘面与导杆运动平面的垂直度，导向轮的安装轴需垂直于圆盘盘面，四个导向轮的轮槽中心要处于同一平面，避免导杆运行时出现别劲现象；导杆上的纵向通槽宽度要与曲柄驱动销的直径做间隙配合，间隙控制在0.02-0.05mm区间，既能保证驱动销在槽内顺畅滑动，又不会因为间隙过大产生运动回差。十字导杆的横向杆体截面为矩形，

　　导向轮与杆体的接触长度要大于杆体宽度的三分之一，防止导杆在高速往复时出现倾斜翘曲。实际应用中，这类机构的输入端可以连接伺服电机、减速电机等常规旋转动力源，输出端可以直接连接执行推杆，不需要额外添加运动转换副，整体结构紧凑，占用安装空间小，在小型自动化设备的内部布局中能有效压缩传动单元的体积。同时由于其运动位移严格符合正弦函数规律，也常被用在教学演示、运动规律实验的教具结构中，能直观展示旋转运动到正弦规律直线运动的转换过程，帮助理解机械传动的运动学特性。结构选材上，承载圆盘可以采用45号钢调质处理保证基础刚性，导杆采用铝合金材质降低运动件的惯量，适配更高的往复运行频率，导向轮采用POM材质兼顾耐磨与自润滑特性，不需要频繁加注润滑脂就能维持长期稳定运行。
