直齿锥齿轮传动组件结构设计

　　这类直齿锥齿轮主要用于相交轴之间的运动与动力传递，常见的轴交角为90度，在差速器、机床分度机构、农业机械传动箱、小型动力输送装置中应用十分广泛。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥体表面，齿形从大端到小端逐渐收窄，设计时需要优先保证啮合区的接触精度，避免偏载导致的轮齿磨损过快问题。建模过程中先确定分锥角、齿顶锥角、齿根锥角三个核心角度参数，再以大端模数为基准推导齿厚、齿高、齿宽的对应尺寸，齿宽通常取外锥距的三分之一左右，过宽会导致小端齿形过薄强度不足，过窄则会降低轮齿的承载能力。安装时需要保证两个配对齿轮的锥顶重合于两轴线的交点，轴向定位偏差会直接改变啮合间隙，运行中容易出现冲击、噪音异常甚至断齿故障。

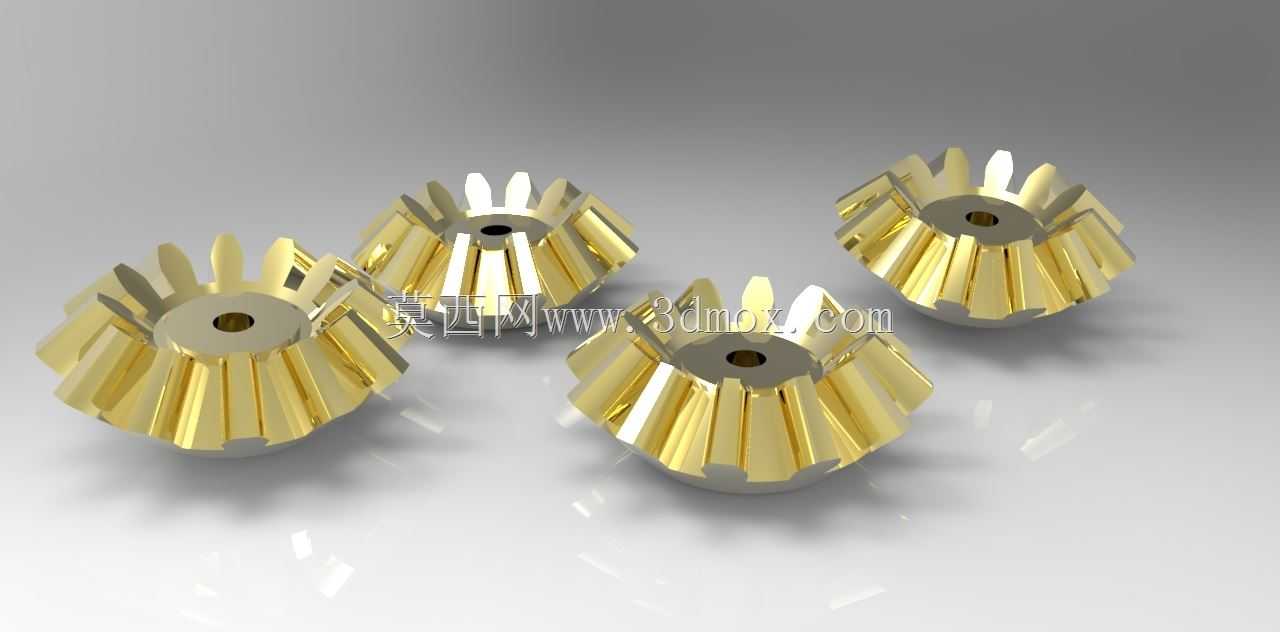

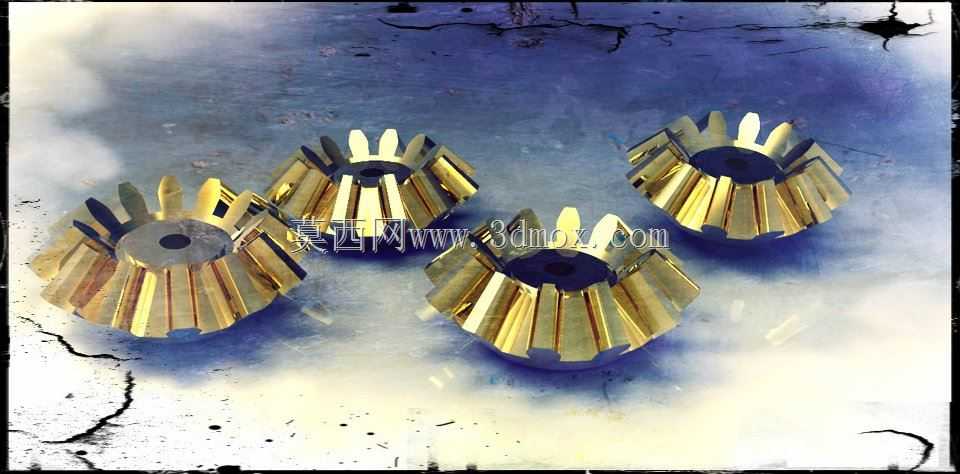

　　轮齿采用渐开线齿形，加工时可通过刨齿、铣齿或精锻成型，表面做光亮镀层处理一方面是提升防锈能力，另一方面也能直观展示齿面的成型质量，方便检查齿向误差与齿形偏差。这类齿轮的安装孔为通孔设计，可通过平键与传动轴实现周向固定，端面不需要额外的定位凸台，适配不同长度的轴段安装需求，装配时可通过调整垫片厚度来控制齿侧间隙，保证传动平稳性。实际选型时需要根据传递扭矩、转速比、工况冲击程度确定模数与齿数，齿数过少会产生根切问题削弱轮齿强度，齿数过多则会增大齿轮整体径向尺寸，不利于传动箱的紧凑化布局。日常维护中需要定期检查啮合面的接触斑点位置，正常接触斑点应分布在齿面中部偏向小端区域，若接触区偏在齿顶或齿根，需要及时调整两轴的相对位置或更换磨损的轴承，避免故障扩大影响整套传动系统的运行可靠性。
