十字导轨滑块导向传动机构

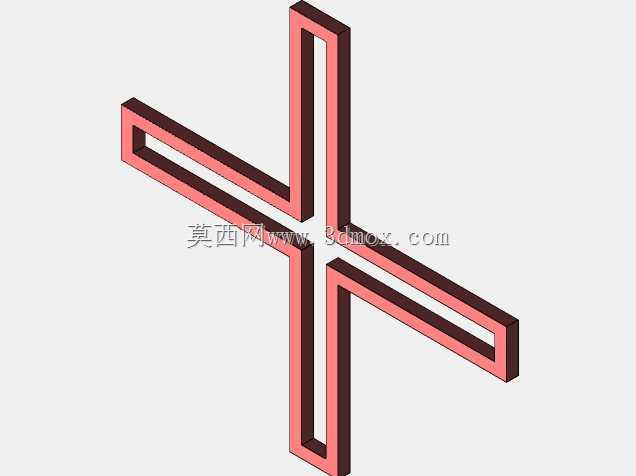

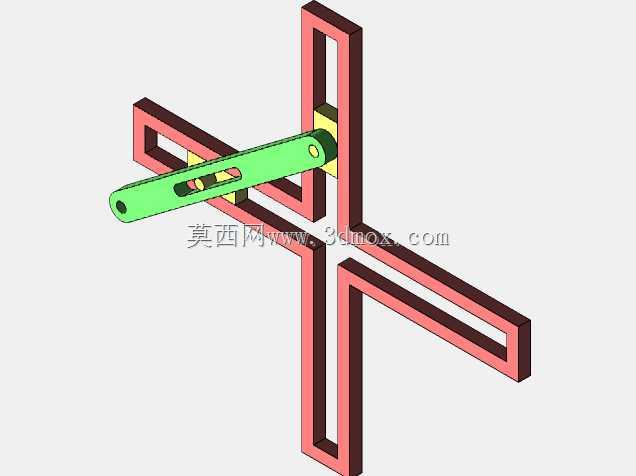

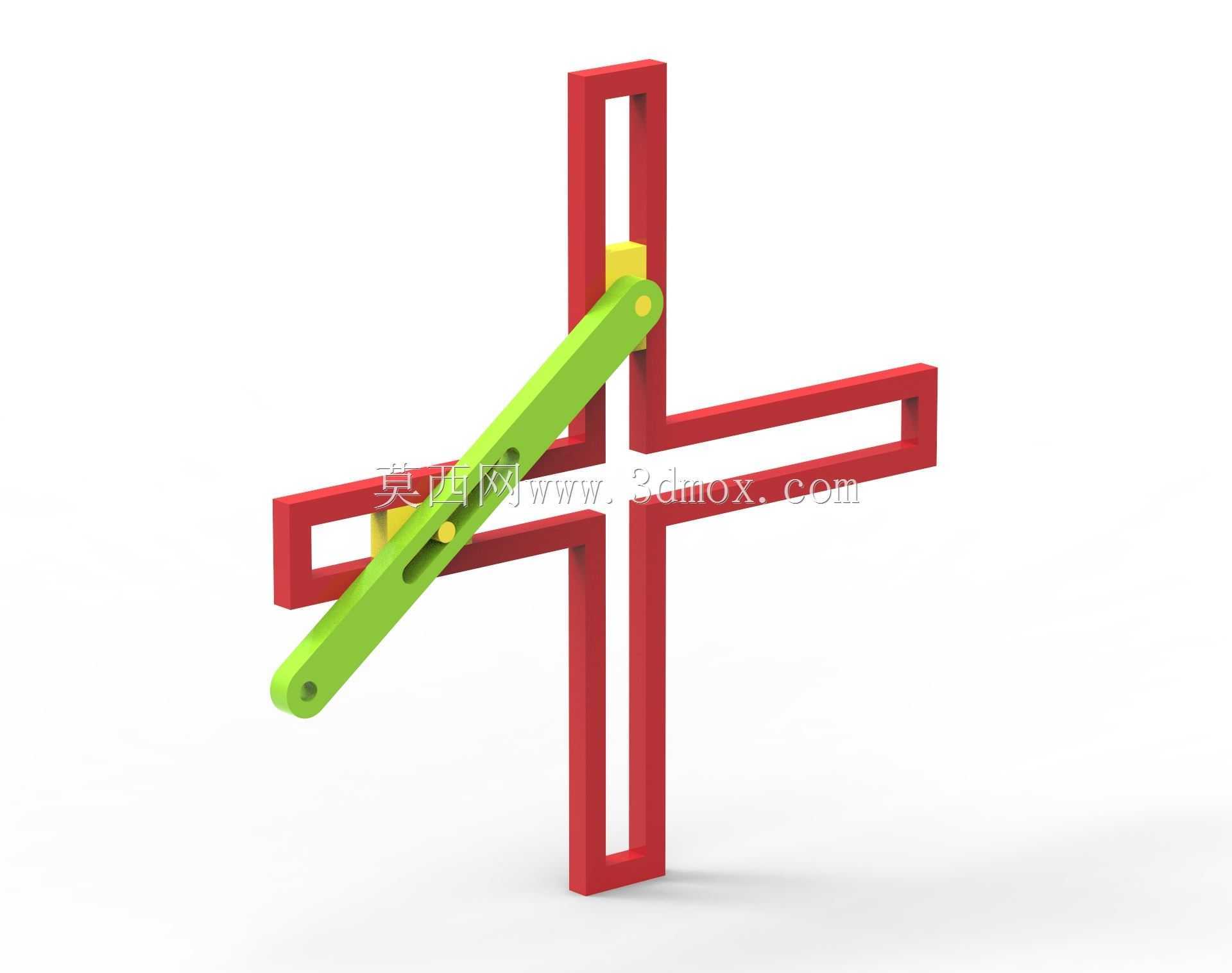

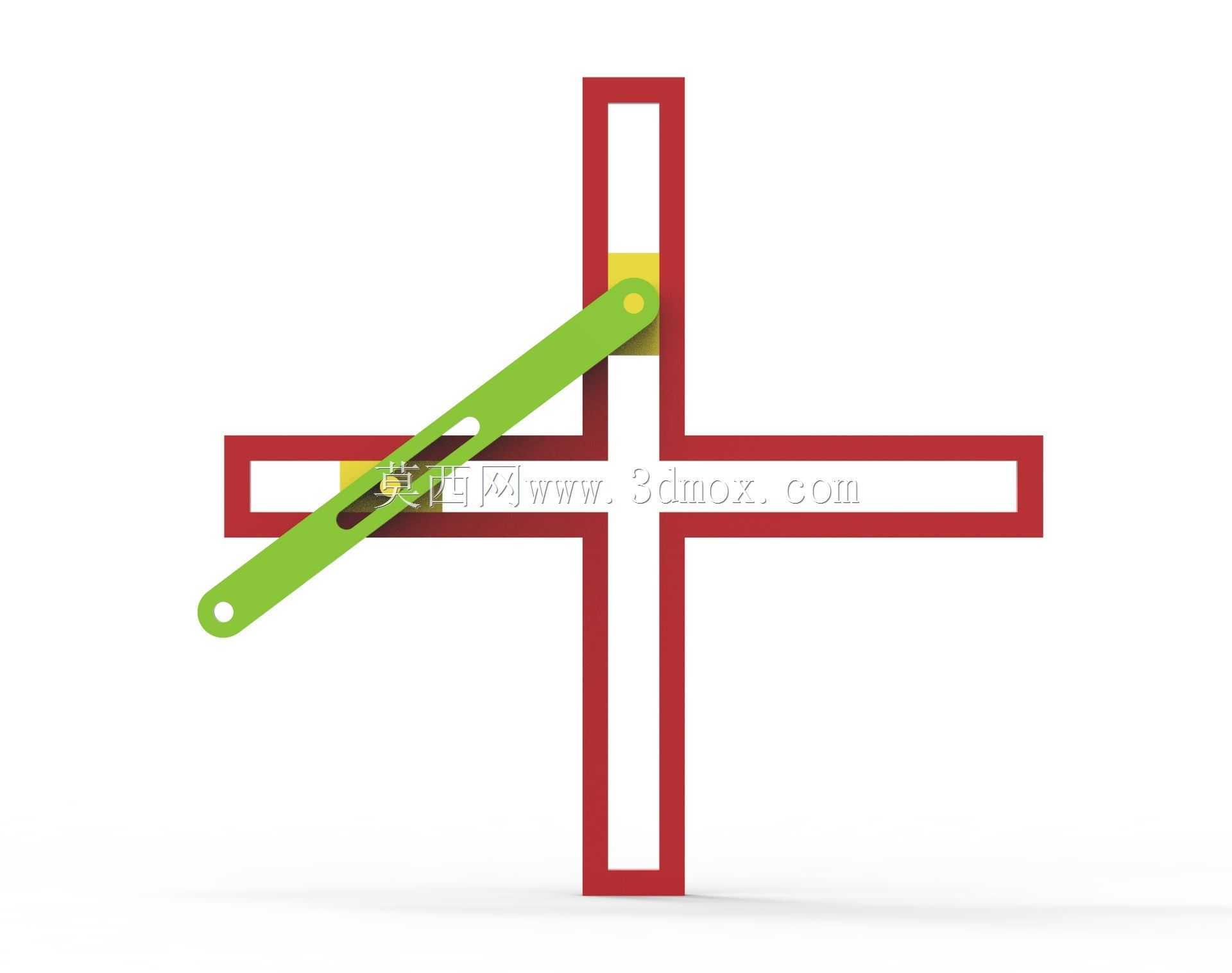

　　在轻工自动化生产线、小型检测设备的进给工位中，这类滑块导向机构常被用来实现两个垂直方向的运动耦合，替代复杂的多气缸联动布局，能在狭小安装空间内完成预设的平面轨迹输出。从结构逻辑上看，该机构依托十字正交布置的固定导槽作为运动基准，其中一组导槽内的滑块作为主动输入件，承接外部驱动源的直线往复动力，另一组垂直导槽内的滑块与带导槽的连杆形成滑动副，连杆上开设的长圆导槽与主动滑块上的圆柱销配合，当主动滑块沿自身导槽做直线运动时，会通过销槽配合带动连杆摆动，同时连杆自身会沿垂直方向的固定滑块做相对滑动，最终让连杆末端输出特定规律的平面运动轨迹。设计这类机构时，首先要确认两个正交导槽的安装基准面平面度公差，通常要控制在0.02mm以内，

　　避免导槽错位导致滑块运动卡滞；其次要匹配连杆上导槽的长度余量，要覆盖主动滑块全行程范围内的销位偏移量，防止运动到极限位置时出现销槽脱开的问题；滑块与导槽的配合间隙一般选取H7/g6的间隙配合，既保证运动顺滑，又不会因为间隙过大产生运动冲击。从安装边界来看，十字导槽的正交交点要与机构的运动中心重合，安装时需要通过百分表打表校正两个导槽的垂直度，误差不能超过0.03mm/100mm，主动滑块的驱动端要预留与动力源（比如微型气缸、电动滑台）的连接接口，接口的同轴度要控制在0.05mm以内，避免驱动时产生侧向力加剧导槽磨损。这类机构相比多轴联动的驱动方案，零部件数量少，加工难度低，只需要普通的铣削加工就能完成导槽、连杆、滑块的制作，

　　后期维护也只需要定期在滑动副位置添加润滑脂即可，在小型送料机构、检测探针的轨迹驱动工位、简易包装设备的折边动作工位都有广泛应用，能够稳定实现将单一直线输入转换为规律平面运动的功能，运动过程中没有急回冲击，传动噪音低，适合中低速、轻负载的自动化作业场景。
