缝纫机针杆串联滑块曲柄传动结构

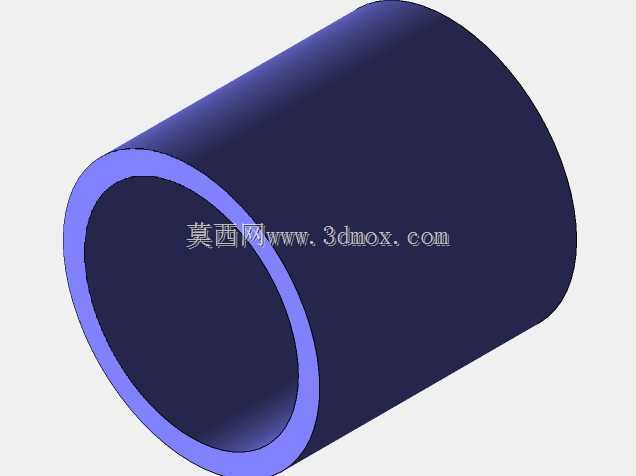

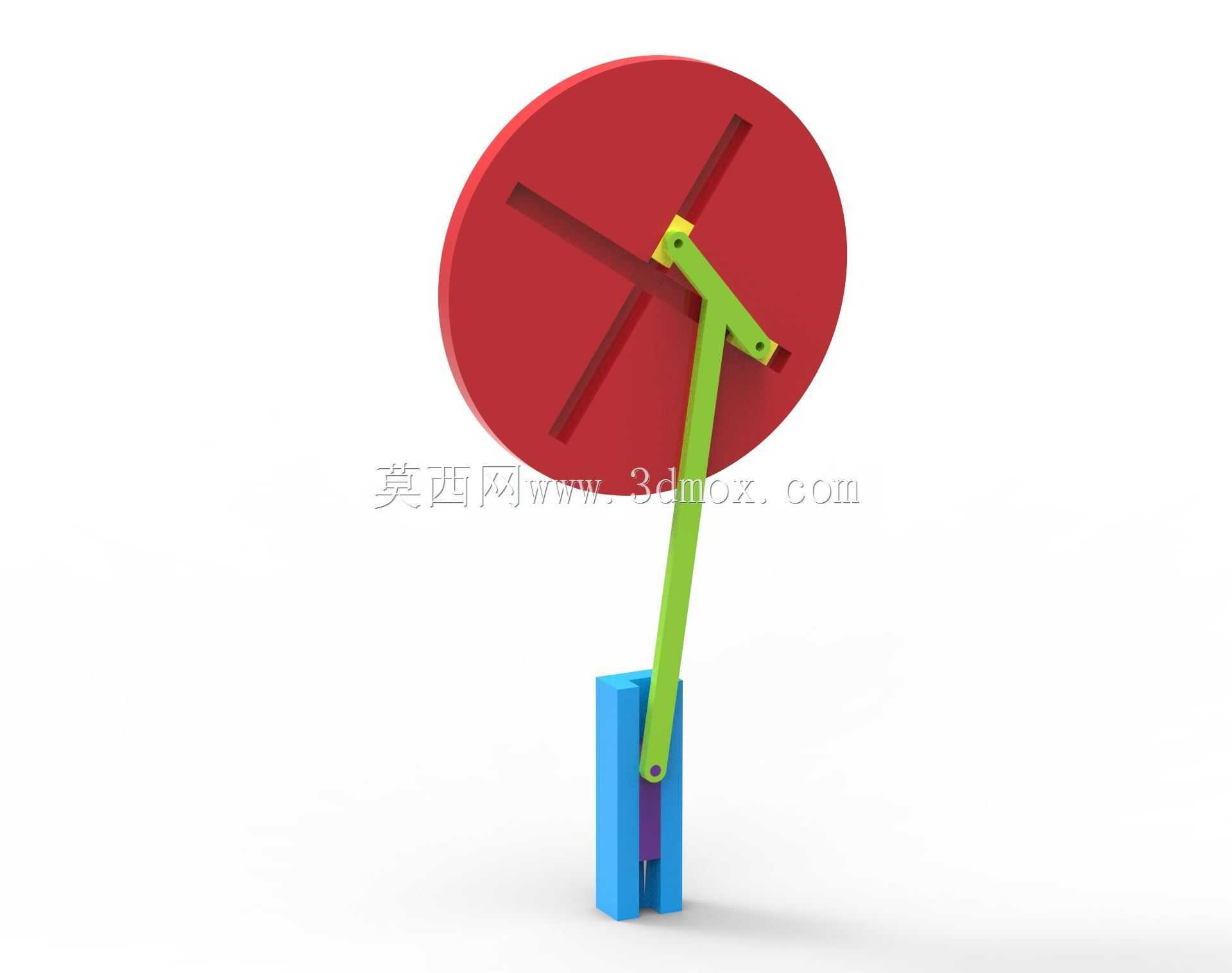

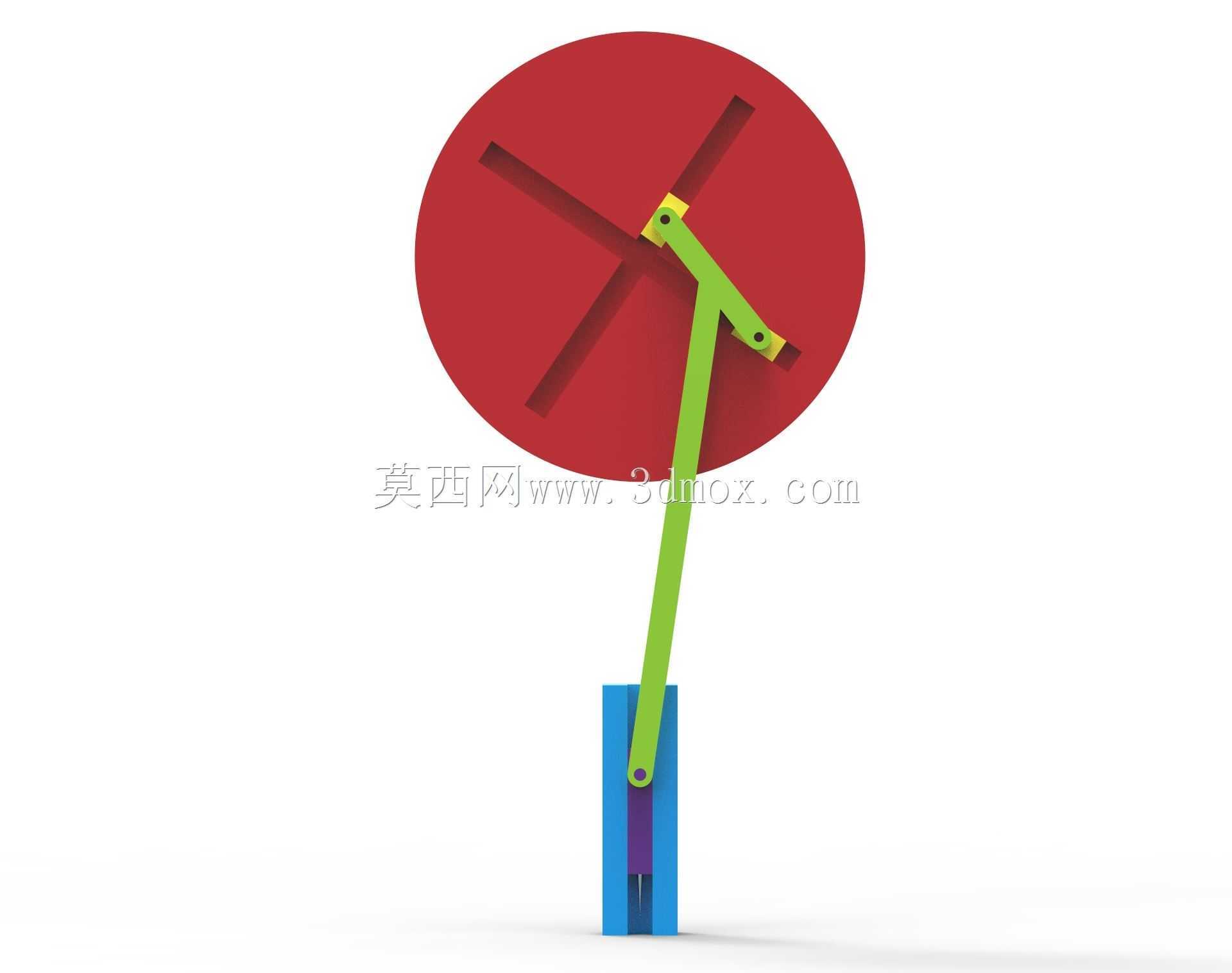

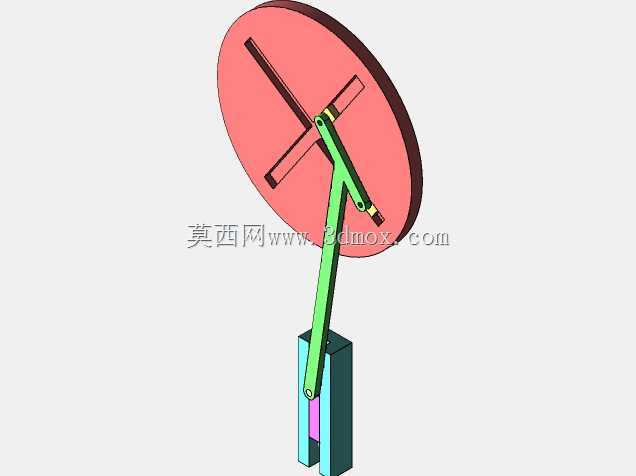

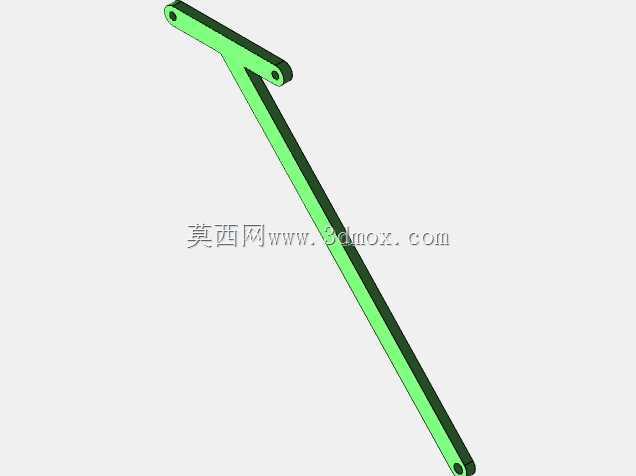

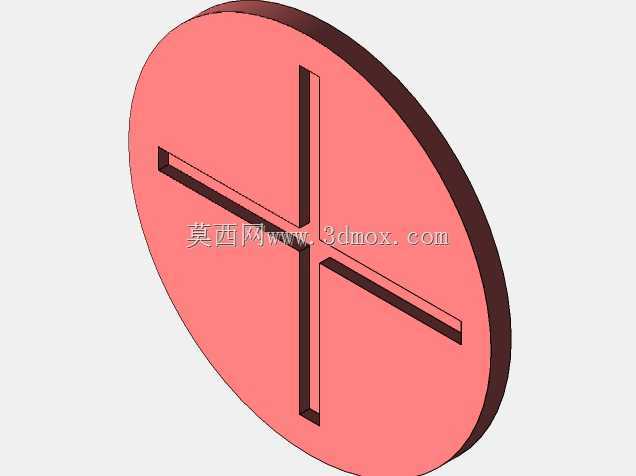

　　在缝制设备的核心执行端，针杆的上下往复运动精度直接决定线迹成型质量，这套串联式双滑块与曲柄滑块组合机构，正是为平缝、包缝等常规工业及家用缝纫机的针杆驱动场景设计。日常缝制作业中，针杆需要带着机针完成穿透缝料、勾线环、回升的精准往复动作，传统单曲柄滑块机构在高速运转时容易出现侧推力偏大、针杆行程调整受限的问题，这套组合结构从传动逻辑上做了针对性优化。从结构设计逻辑来看，整套机构没有采用复杂的定制异形件，红色转盘作为原动曲柄件，绕固定中心做整周回转，绿色连杆作为中间传动件，一端铰接在曲柄盘面的可调铰接点上，另一端与黄色上滑块铰接，上滑块可沿绿色连杆上的导向槽做相对滑动，同时绿色连杆的下段与蓝色导向座内的灰色针杆滑块铰接，

　　针杆滑块被约束在蓝色导向座的竖直导向腔内，仅能做上下方向的直线往复运动。这种串联布局把曲柄的回转运动先通过第一组滑块副转化为连杆的可控摆动，再通过第二组铰接副把摆动转化为针杆的竖直直线运动，相比传统单滑块结构，能大幅降低针杆受到的侧向分力，减少导向腔的偏磨，延长针杆套的使用寿命。在安装边界上，整套机构的径向占用范围以曲柄转轴为中心，不超过红色转盘的外圆直径，竖直方向的安装高度从曲柄转轴中心到蓝色导向座的下端面，预留出针杆下行的极限行程空间，安装时仅需要固定曲柄的转轴支座与蓝色导向座的安装法兰，两个固定点的同轴度公差控制在0.02mm以内，就能保证运转时无卡滞。实际应用中，通过调整绿色连杆与黄色上滑块的铰接点位置，

　　也就是改变连杆上铰接点到曲柄铰接端的有效长度，就能在不更换曲柄的前提下，调整灰色针杆的上下行程范围，适配不同厚度缝料、不同机针型号的缝制需求，比如缝制薄料针织面料时用短行程降低针杆冲击，缝制厚料皮革、帆布时调大行程保证机针穿透深度。结构的运动副全部采用铰接加滑动的低副连接，接触面压强小，运转时的冲击噪音更低，适合家用缝纫机的低噪使用需求，也能满足工业缝纫机每分钟数千转的高速运转工况。建模过程中所有铰接点的配合间隙预留了0.01mm的润滑脂存储间隙，导向腔与针杆滑块的配合采用H7/g6的间隙配合，既保证运动顺滑，又不会出现横向窜动影响机针定位精度。
