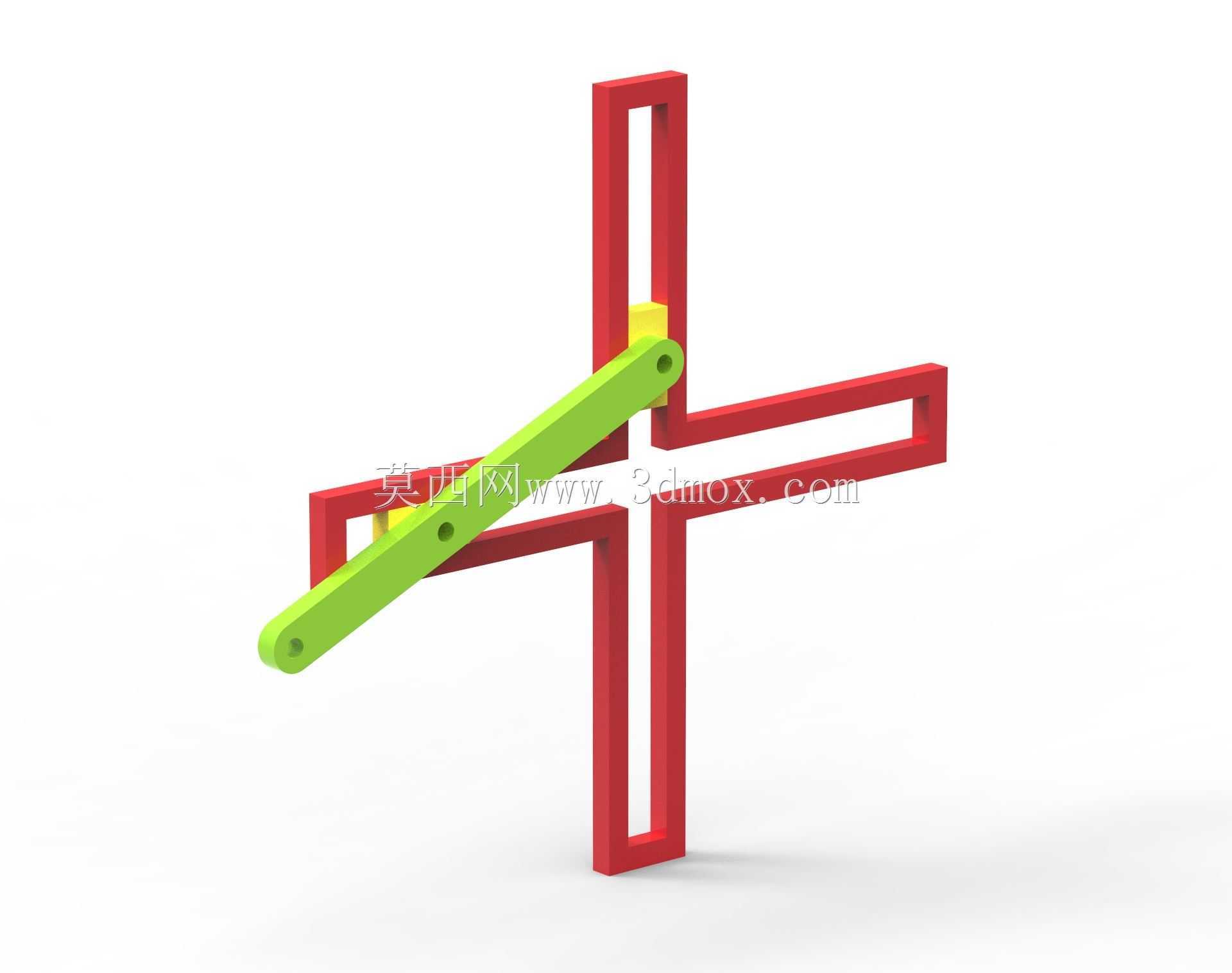

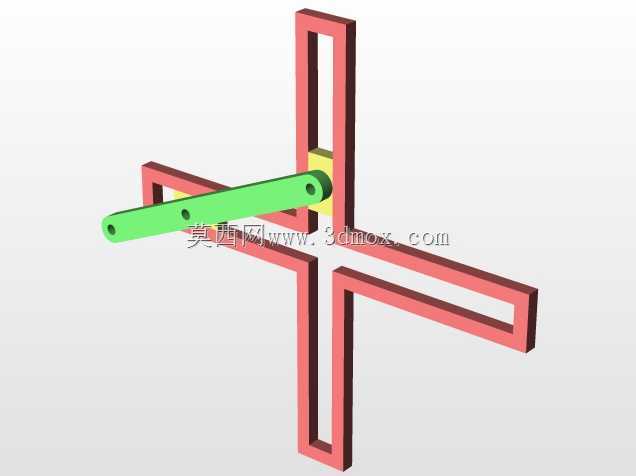

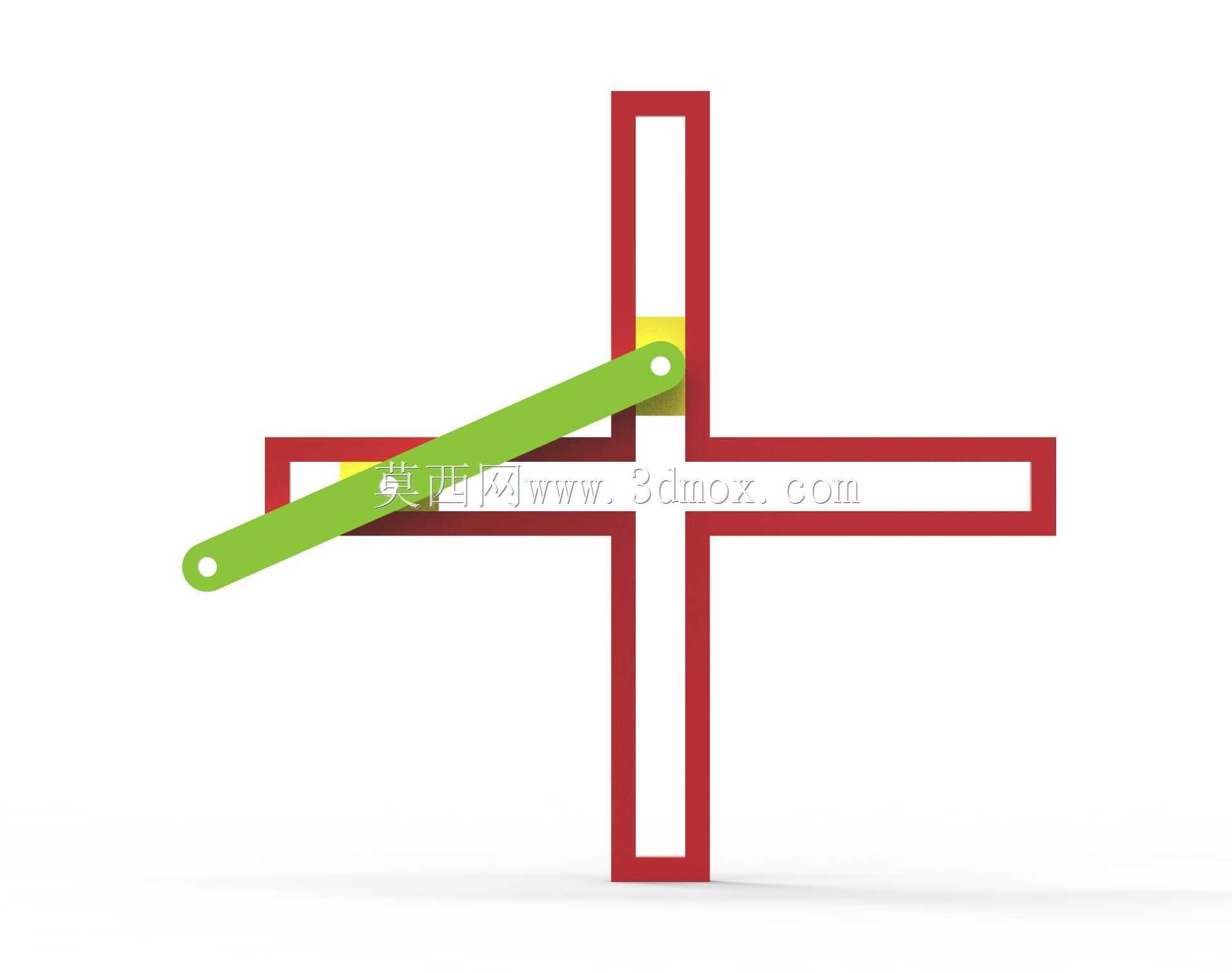

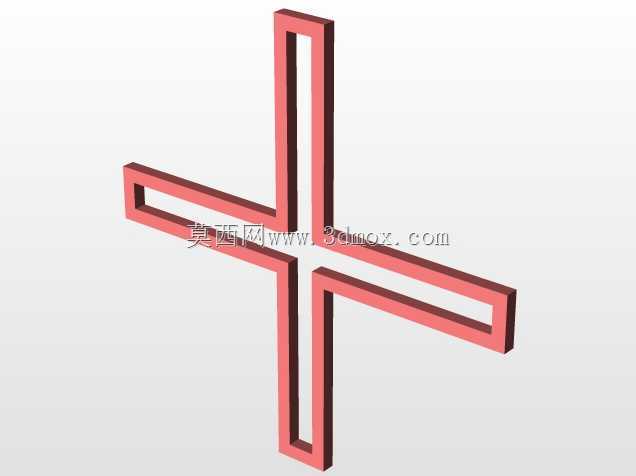

该机构是典型的运动转换类机械结构,核心通过两个相互垂直的正交导槽框架,搭配两端带旋转副的连杆,实现旋转运动与直线往复运动的双向转换,在轻工纺织、小型自动化送料、仪器仪表调节机构中应用广泛。从实际工况适配来看,这类结构常被用在需要将连续回转输入转化为两个垂直方向同步往复输出的工位,比如缝纫机针杆联动机构、小型包装设备的送料轨迹生成单元,或是教学演示用的椭圆轨迹绘制装置,相比传统曲柄摇杆机构,它没有摆角限制,两个滑块的运动行程完全由连杆上旋转副的偏心距决定,不会出现摇杆机构的死点问题,传动过程中冲击载荷更小,适合中低速、轻负载的连续运转场景。设计层面,正交导槽的加工精度直接决定机构运行顺畅度,两个导槽的垂直度公差需要控制在0.
02mm以内,槽宽与滑块的配合间隙选H7/g6间隙配合,既能避免卡滞,也能减少运动过程中的横向窜动;连杆两端的旋转副采用同轴度0.01mm的销轴连接,销轴与连杆孔、滑块孔的配合同样选用间隙配合,保证转动灵活无卡涩。安装边界上,整个机构的安装基准为正交框架的背部安装面,需要保证安装面与导槽平面的平行度不超过0.03mm,输入轴的回转中心需要与两个导槽的交点重合,否则会导致两个方向的滑块行程不对称,加剧导槽的不均匀磨损。滑块与导槽的接触面上可以预留润滑脂槽,长期运行时定期填充锂基脂,减少滑动摩擦带来的损耗;连杆的长度可以根据实际需要的输出行程调整,当连杆上两个旋转副的中心距确定后,两个滑块的往复行程均为该中心距的2倍,
设计时可以根据工位需要的运动行程反推连杆长度,不需要额外增加行程放大结构。这类结构的优势在于零件数量少,加工难度低,传动过程中运动轨迹可预测,两个滑块的运动相位始终相差90度,很适合需要两个垂直方向动作严格同步的工况,相比采用两个独立曲柄滑块机构实现同步动作的方案,它的零件数量减少近40%,装配调试难度更低,也不会出现两个独立机构长期运行后相位偏移的问题。实际建模时需要注意各运动副的干涉检查,尤其是连杆摆动到与导槽呈45度夹角的位置,要确认连杆与导槽边缘、滑块端面没有硬干涉,预留至少0.5mm的安全间隙,避免实际装配后出现运动卡阻。
