曲柄滑块式摆动导向传动机构结构

　　这类摆动导向机构常应用在需要从动件做往复变速摆动的工业场景中，比如轻工送料机构的间歇摆臂、检测设备的探针往复驱动工位、小型冲压设备的进料摆杆驱动单元，核心是利用固定导杆与曲柄滑块的配合，实现主动件匀速转动输入、从动件变速摆动输出的运动转换，相比普通曲柄摇杆机构，它的摆动导路约束更稳定，传动过程中侧向间隙更小，适合对摆动轨迹精度有一定要求的中低速传动工位。

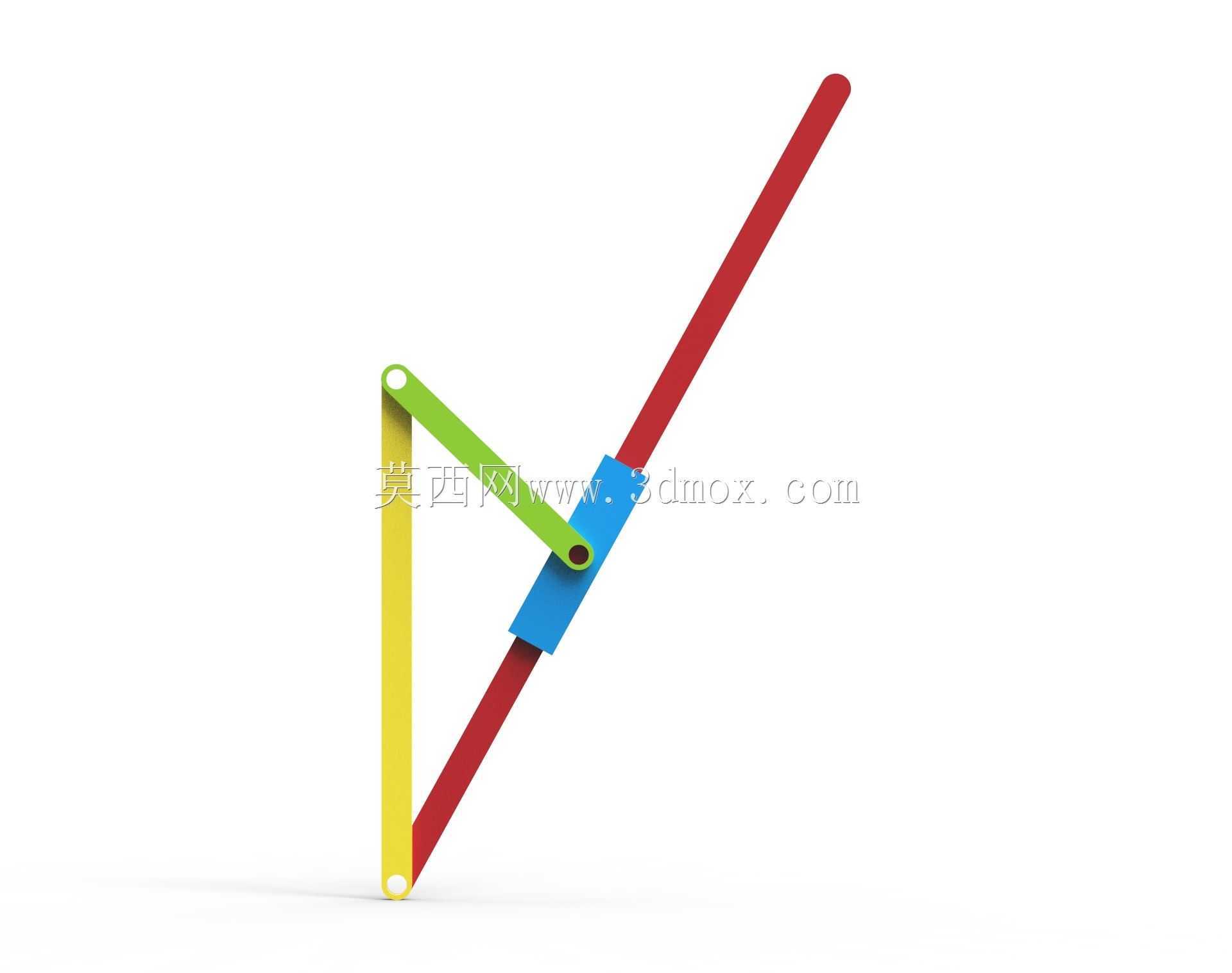

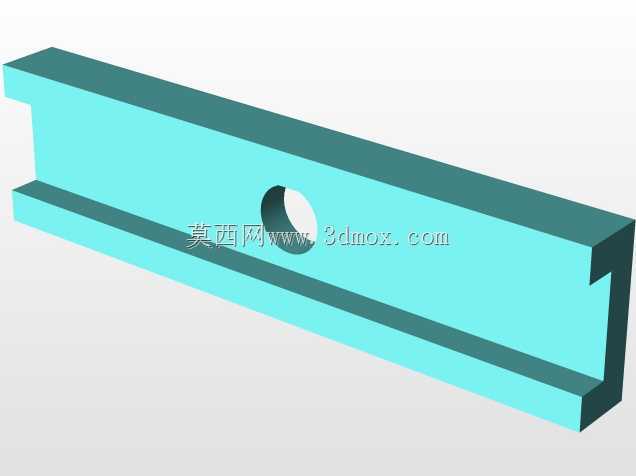

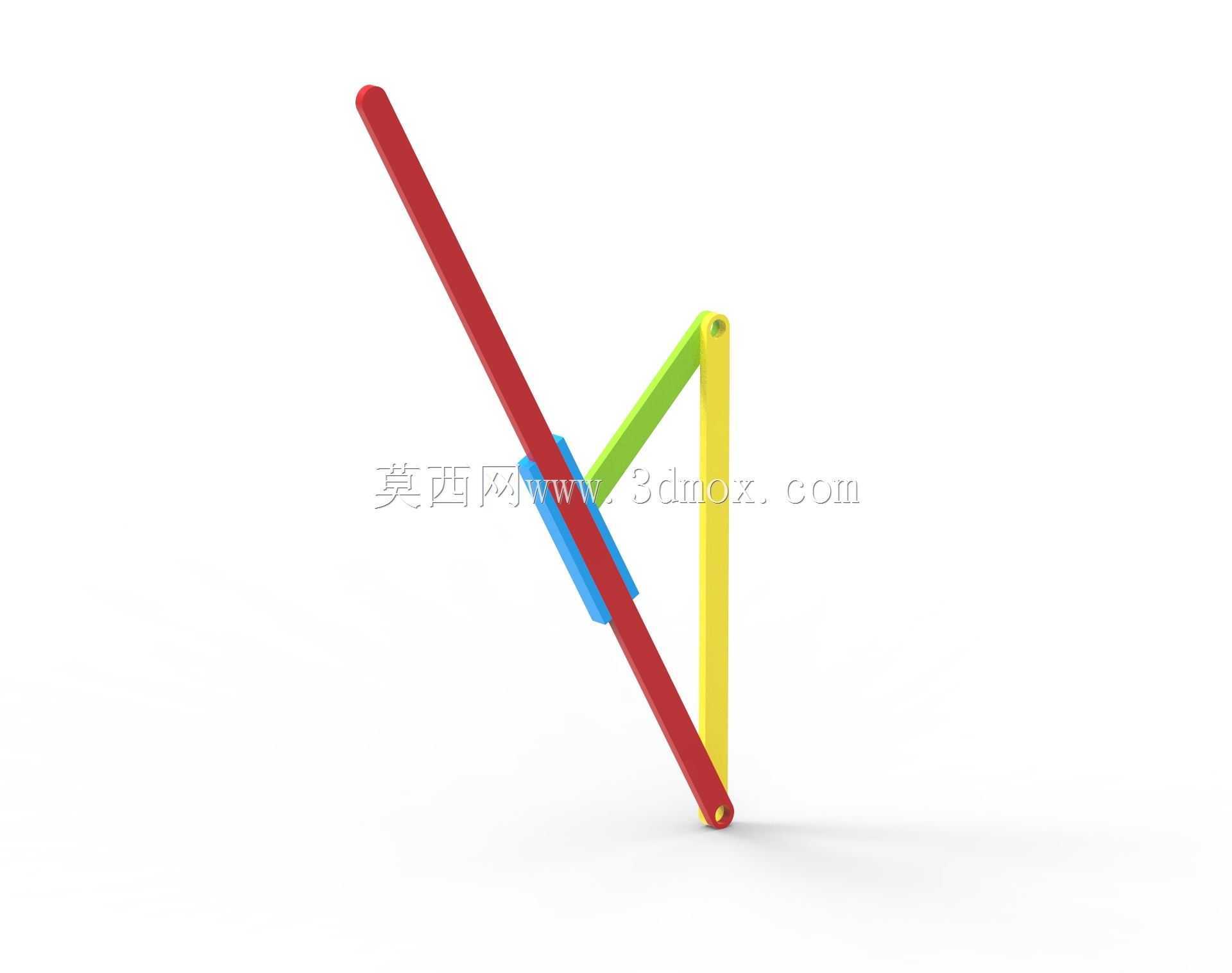

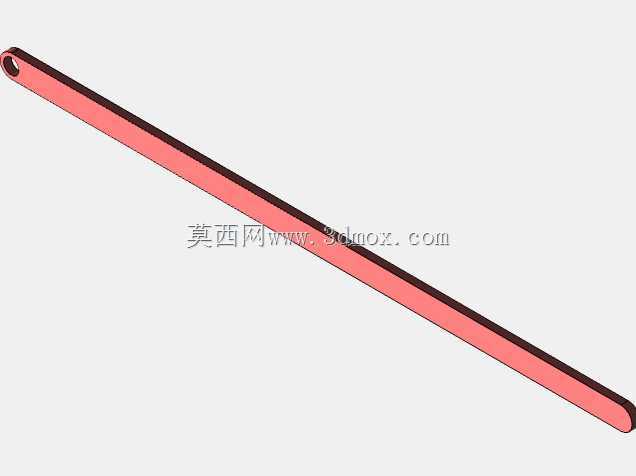

　　从结构组成来看，整套机构包含铰接在滑块上的驱动曲柄、与滑块形成滑动副的从动导轨、两端分别铰接曲柄端部与固定铰座的连杆，其中作为从动导轨的杆体为固定安装基准，设计时需要严格控制主动曲柄的长度尺寸，必须保证曲柄长度小于连杆长度，这是导杆能够实现完整摆动的核心几何条件，若尺寸匹配不当，会出现机构死点甚至运动卡滞的问题。实际建模装配时，滑块与导轨的配合间隙需要控制在合理范围，间隙过大会导致摆动过程中出现窜动，影响输出端的位置精度，间隙过小则会增大滑动摩擦阻力，提升驱动端的动力损耗。

　　运动特性上，当主动曲柄以恒定转速做整周回转时，从动导杆会以可变的角速度做往复摆动，在回程段具备明显的急回特性，这一特性刚好匹配很多自动化工位的作业需求：工作行程段导杆低速摆动，保证执行端作业平稳，回程段快速复位，缩短空行程耗时，提升整体工位的运行效率。安装布局时，需要注意固定铰座的位置精度，连杆的固定铰接点与导轨的固定段需要保证平行度公差，避免运动过程中出现附加弯矩，加速铰接处销轴与滑块的磨损。

　　建模过程中需要重点验证各运动副的干涉情况，尤其是曲柄转动到极限位置时，滑块与导轨端部的距离要预留足够的安全余量，避免滑块脱出导轨；铰接处的销轴直径需要匹配对应杆端的安装孔尺寸，保证转动灵活无卡滞，同时各杆件的截面尺寸需要根据实际传动负载做强度校核，避免高速摆动时杆件出现挠性变形，影响运动轨迹的准确性。这类机构结构简单，维护便捷，不需要复杂的控制系统就能实现特定规律的摆动输出，在中小型自动化设备的纯机械传动工位中应用十分广泛。
