曲柄滑块式移动导向传动结构设计

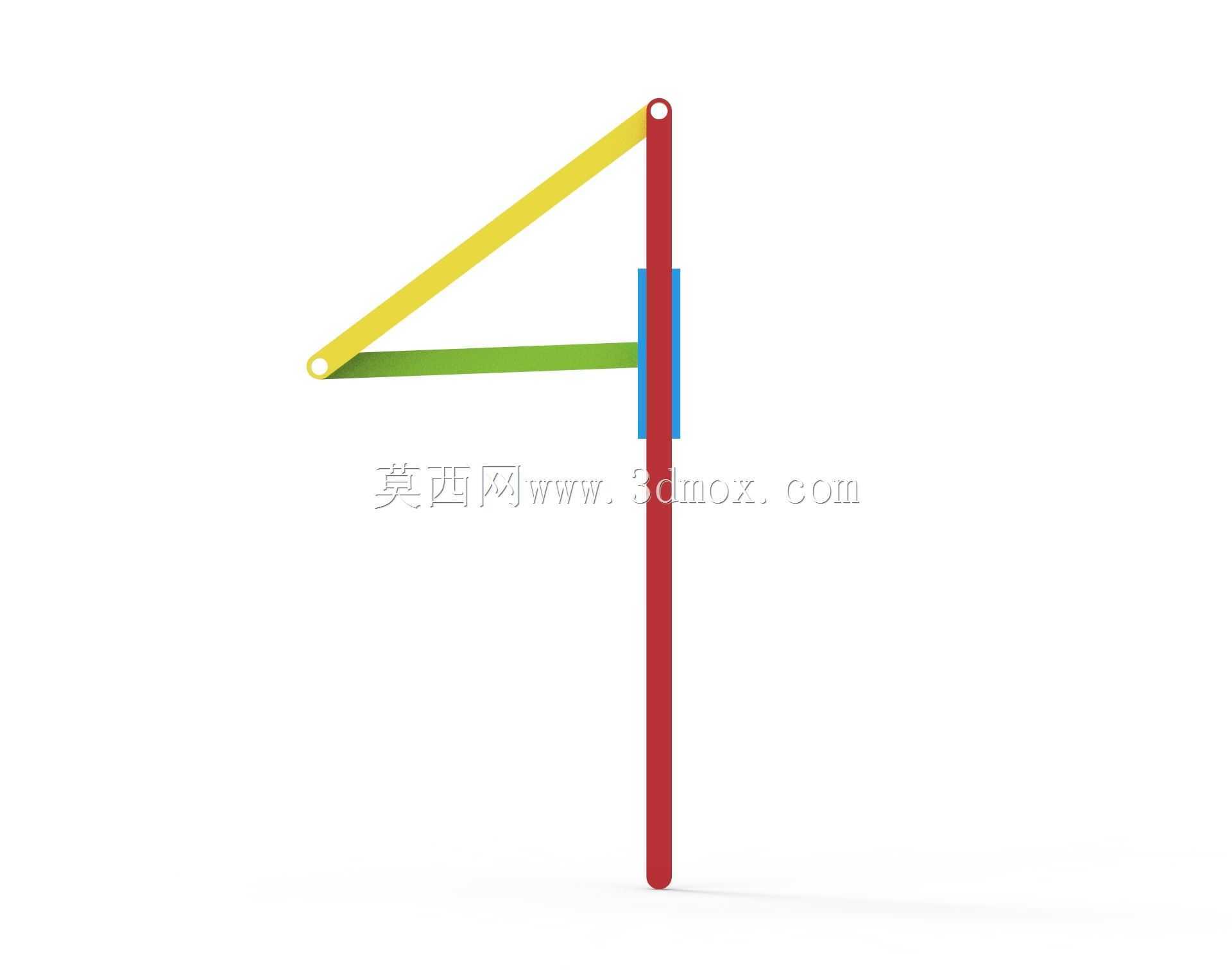

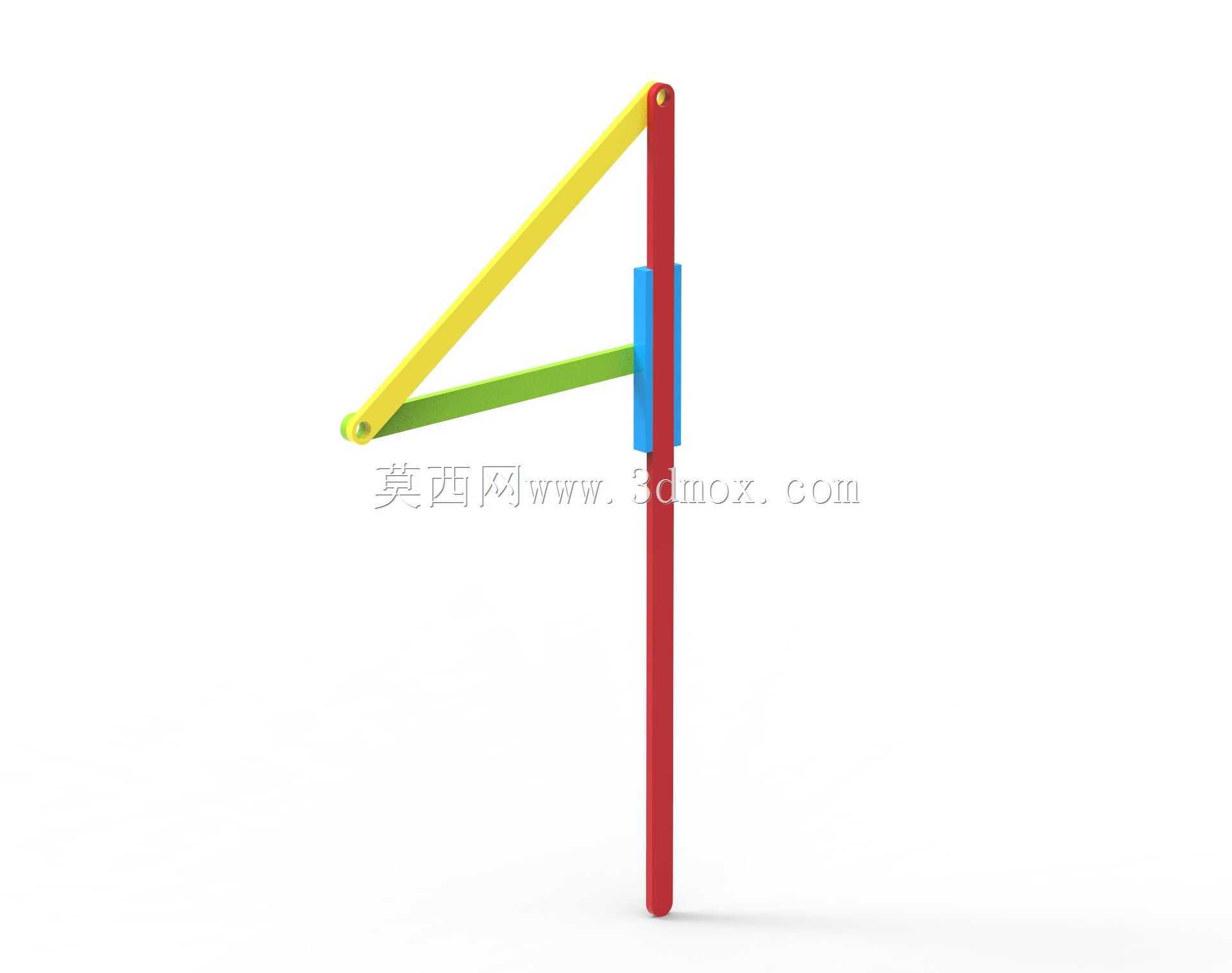

　　该移动导向机构基于经典曲柄滑块传动原理演化而来，将传统滑块结构优化为框架式导向约束形式，核心解决小行程往复直线运动的传动导向需求，在手动泵送设备、小型物料推送工位、轻载直线执行单元中有着广泛应用。从结构设计逻辑来看，黄色曲柄作为动力输入构件，一端与固定铰接座连接，另一端与绿色连杆做回转铰接，连杆末端与蓝色导向滑块铰接，红色导杆贯穿导向滑块的内孔，同时被框架式约束结构限制周向转动自由度，仅保留沿竖直方向的直线移动自由度，当曲柄做整周回转运动时，动力通过连杆传递至导向滑块，带动导杆完成上下往复的线性位移，整个传动过程无多余自由度，运动轨迹可控性强。设计过程中需要重点关注几个核心配合边界：曲柄的回转半径直接决定导杆的最大行程，

　　建模时需严格核算铰接点的中心距，避免出现传动死点；导向滑块与导杆的配合公差选用H7/g6间隙配合，既保证滑动过程无卡滞，又能控制横向窜动量在0.02mm以内，满足常规工况下的导向精度要求；导杆的外露长度需匹配最大行程下的伸出余量，避免运动到上下极限位置时出现滑块脱出的问题。从安装适配角度看，该机构整体结构紧凑，横向占用空间仅为曲柄长度的1.2倍，竖直方向安装高度可根据导杆行程灵活调整，不需要额外加装直线导轨等导向零件，依靠自身框架结构即可完成导向约束，制造成本低，维护简便，适合应用在对成本敏感、负载不大的往复运动场景，比如小型手动试压泵的柱塞驱动结构、轻工设备上的短行程顶出机构、教学演示用机械原理教具等场景。

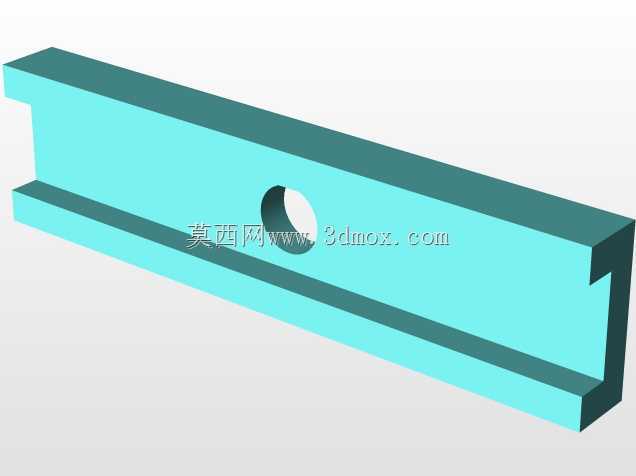

　　建模时所有铰接位置都预留了标准销轴的安装孔位，可直接选用标准圆柱销完成装配，不需要额外定制铰接零件，框架式的滑块约束结构可直接与设备主机架通过螺栓连接，安装定位基准统一，装配时仅需要保证曲柄回转中心与导杆轴线的垂直度公差在0.05mm以内，即可保证整个机构运行顺畅无卡顿，长期运行也不会出现偏磨问题。
