偏置式曲柄摇杆传动机构三维结构

项目分类:通用机械零部件 发布时间:2022-02-14 ID:549231
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构
  • 偏置式曲柄摇杆传动机构三维结构

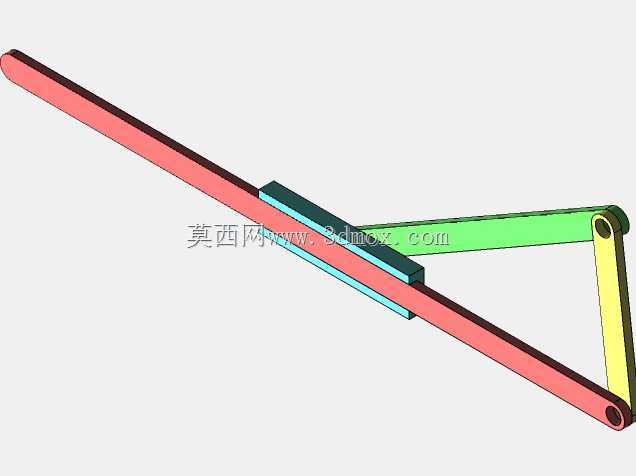

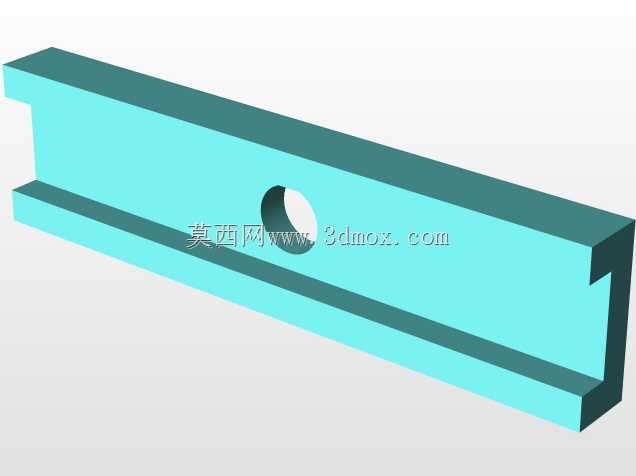

  该机构属于平面四杆机构的衍生构型,核心是将固定连杆作为机架,通过曲柄的整周回转输出摇杆的往复摆动,在轻工送料、检测设备工位切换、小型工装夹具驱动场景中应用广泛。不同于常规对心曲柄滑块结构,该构型调整了滑块导轨与曲柄回转中心的相对位置,配合不同杆长的配比,可实现摇杆摆角、急回特性的定制化调整,适配不同工位的行程与动作节拍需求。从结构设计逻辑来看,建模时优先确定了各运动副的铰接间隙预留值,曲柄与机架铰接处、曲柄与连杆铰接处、连杆与摇杆铰接处均按照通用转动副配合公差预留了装配余量,避免运动过程中出现卡滞或干涉。滑块部分与长导杆采用滑动配合结构,导杆表面做了平直度公差约束,保证滑块往复移动时的平顺性,不会出现偏载卡顿的问题。

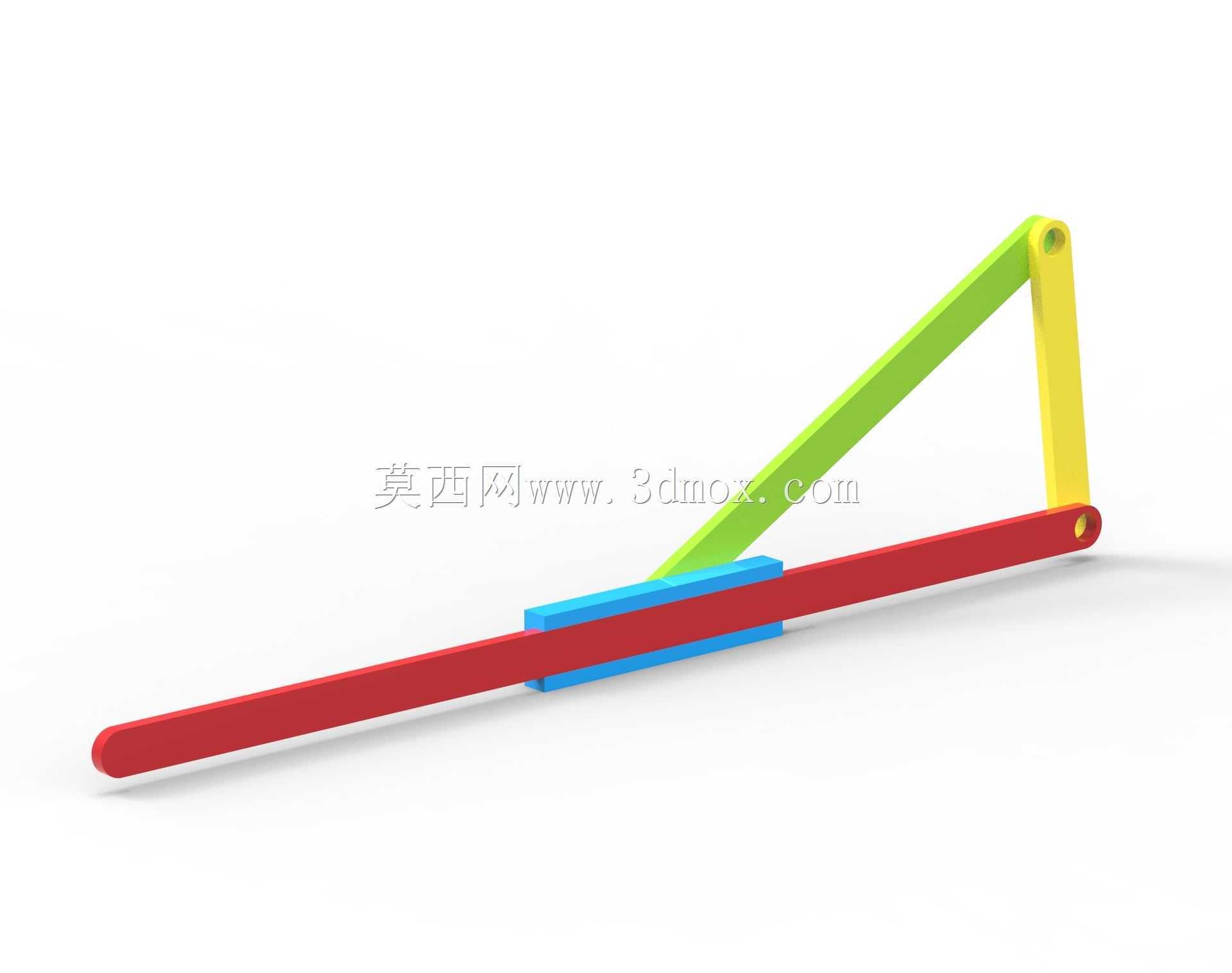

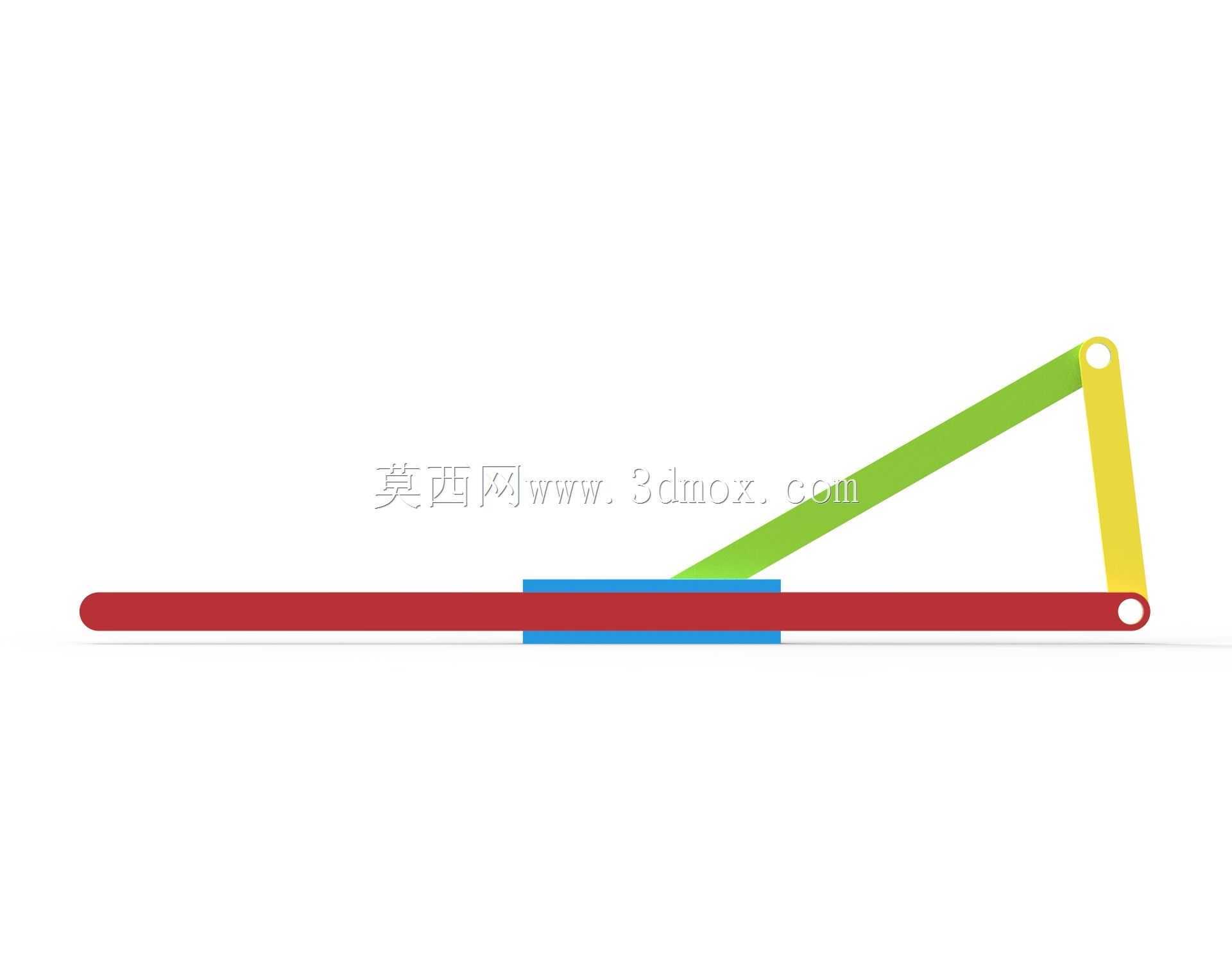

  机架部分采用三角构型的绿色杆件作为固定支撑,三角形结构的刚性更好,可承受机构高速往复运动时的交变载荷,减少机架振动带来的运动精度偏差。安装边界方面,该机构的固定安装点共两处,一处是曲柄端的回转铰接座,另一处是导杆末端的固定支撑座,两个安装点的同轴度、平面度公差需要控制在合理范围内,否则会增大运动阻力,加剧铰接处的磨损。实际应用中,可根据输出端的负载大小调整各杆件的截面尺寸,若用于轻载检测工位,杆件可采用硬质铝合金材质降低整体重量;若用于中载冲压送料场景,可更换为45号钢调质材质提升结构强度。机构的运动逻辑清晰,曲柄作为主动件做整周旋转时,带动连杆做平面复合运动,一方面驱动摇杆绕上端铰接点做定轴往复摆动,

  另一方面带动滑块沿红色长导杆做直线往复移动,两个输出动作可同步匹配,实现工位间的物料移送与姿态调整,不需要额外增加传动链即可完成复合动作输出,能有效简化设备的整体结构,降低制造成本与后期维护难度。建模过程中对各杆件的运动极限位置做了干涉检查,确认在曲柄整周旋转的全行程内,各运动构件之间无硬干涉,铰接处的转动范围符合设计预期,滑块的移动行程覆盖设计要求的工作区间,摇杆的摆角范围满足工位切换的角度需求。
