这套传动结构属于曲柄滑块机构的衍生变体,在常规自动化产线的工位转向、物料导向推送、检测工位的角度调节场景中有着广泛应用,不少需要做整周回转导向的小型执行端,都会采用这类结构来实现动力传递与动作输出。从实际使用场景来看,这类结构常被集成在小型分拣设备的导向拨杆组件、传感器检测工位的角度调整机构、以及小型包装设备的导向摆臂单元中,相比普通曲柄摇杆机构,它的从动导杆可以实现整周旋转,能够覆盖更大的动作行程范围,不需要额外设置换向结构就能完成连续的回转导向动作。

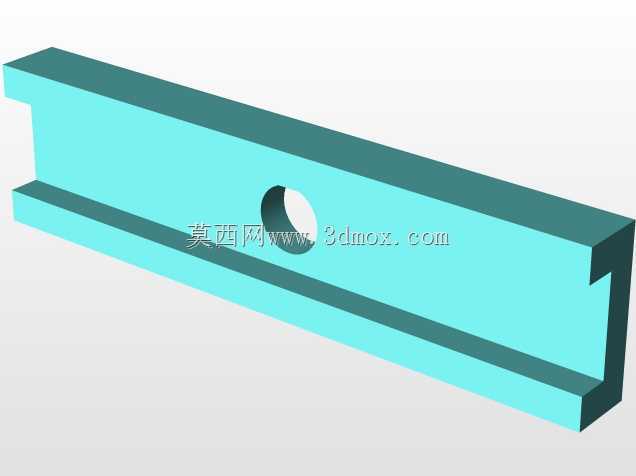

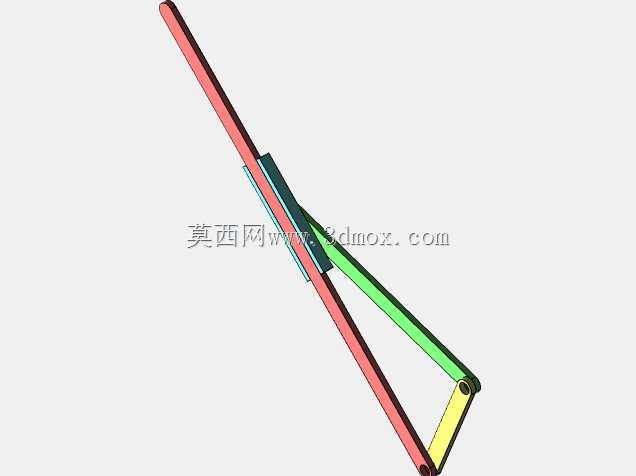

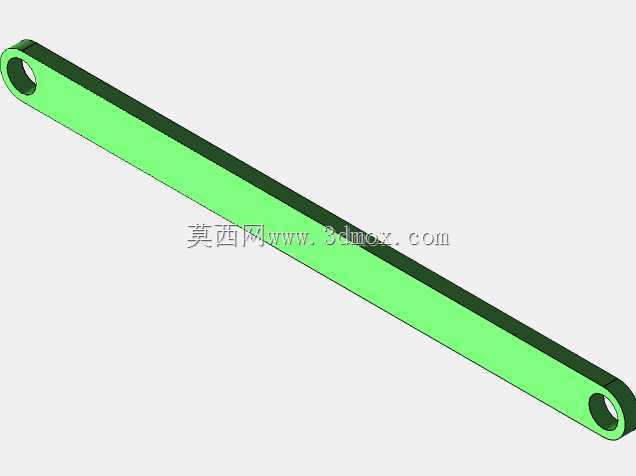

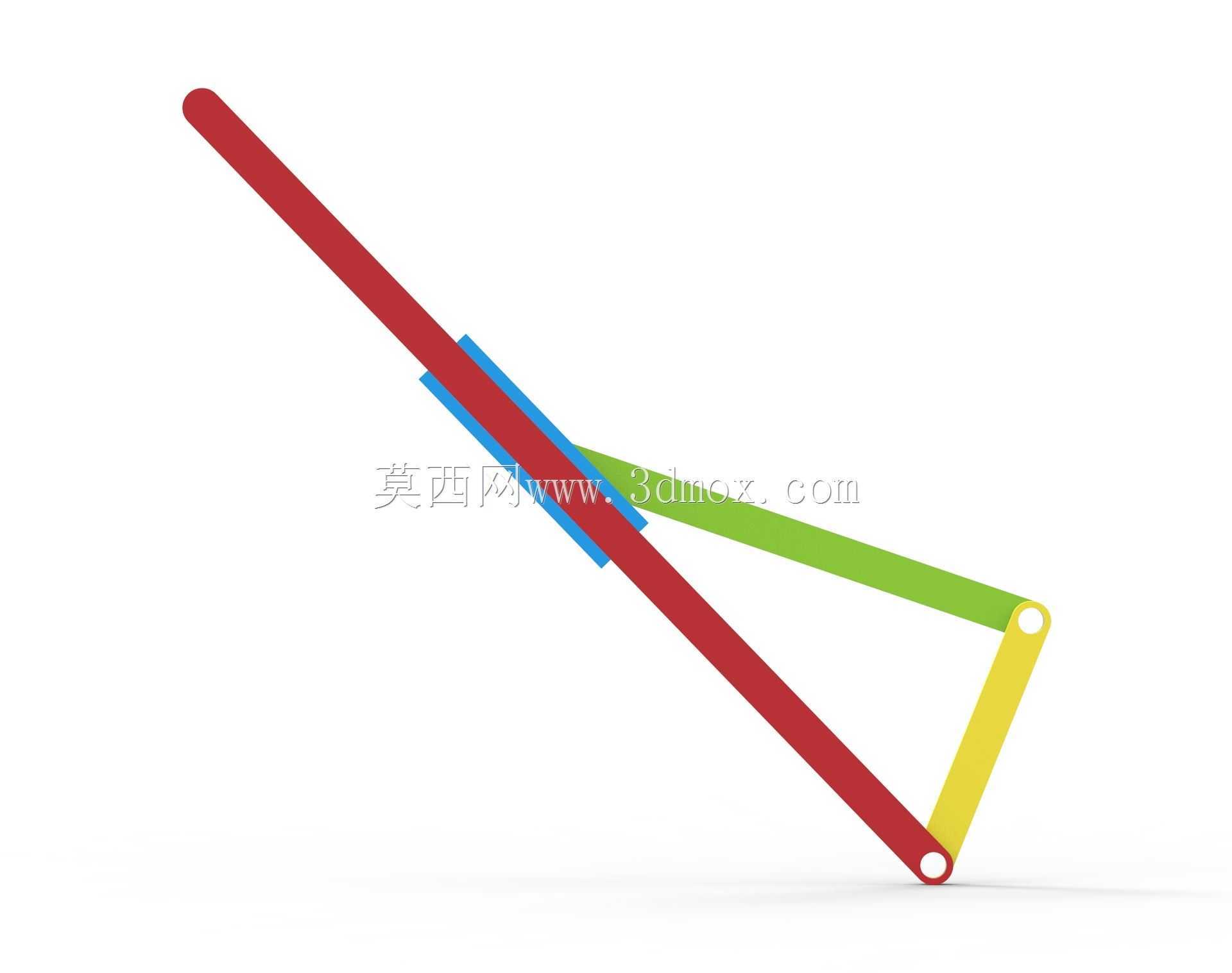

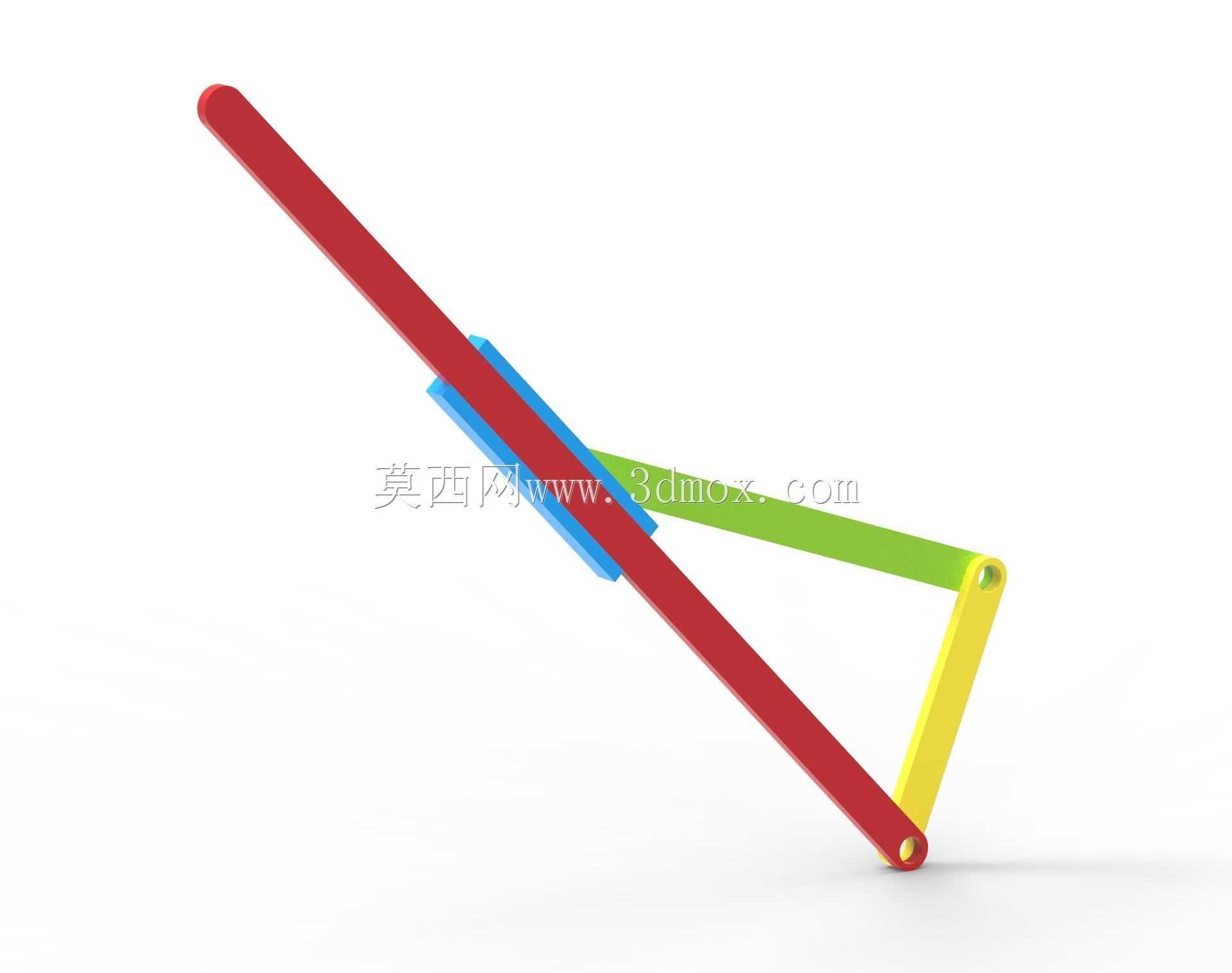

设计这套结构时,核心的参数匹配逻辑是曲柄构件的长度必须大于机架的长度,这是从动导杆能够实现整周旋转的硬性条件,在建模过程中需要先锁定机架的固定铰点位置,再根据需要的导杆旋转半径确定曲柄长度,避免出现机构死点或者导杆转动卡滞的问题。结构中的各构件连接均采用转动副配合,红色的从动导杆作为最终的动作输出件,蓝色滑块作为连接曲柄与导杆的滑动副载体,绿色连杆与黄色曲柄组成动力输入的曲柄组件,动力从曲柄的固定铰点输入后,通过滑块带动导杆绕自身固定铰点做整周转动,整个传动过程没有多余的传动间隙,动作响应速度快,适合中低速的连续回转导向工况。
从安装边界来看,这套结构的整体占用空间由曲柄长度与导杆长度共同决定,安装时需要预留出导杆整周旋转的圆形空间,避免周边构件与运动中的导杆发生干涉;各转动副的铰接位置需要预留轴承安装位,保证长期运转下的磨损量可控,滑块与导杆的配合面需要设置合理的间隙,既要保证滑动顺畅,也要避免间隙过大导致的传动精度下降。在实际选型适配时,可以根据需要的输出扭矩调整各构件的截面尺寸,若用于轻载的传感器导向场景,可采用轻质铝合金材质加工构件,降低整体运动惯量;若用于重载的物料推送导向场景,则需要更换为合金钢材质,并加大铰接销轴的直径,提升结构的承载能力。
建模过程中需要重点校验各构件的运动干涉情况,尤其是滑块在导杆上滑动到极限位置时,不能与导杆两端的铰接结构发生碰撞,同时要验证曲柄长度与机架长度的比值,确保在整个运动周期内导杆都能顺畅完成整周旋转,不会出现机构锁死的问题。这类结构的传动比特性稳定,在整周旋转过程中导杆的角速度会随曲柄转角发生规律性变化,在设计时可以根据实际工况需要的动作节奏,调整曲柄与机架的长度比值,匹配对应的运动速度特性,不需要额外增加变速结构就能满足不同的动作节拍要求。
