带防反转约束的平行双曲柄连杆机构

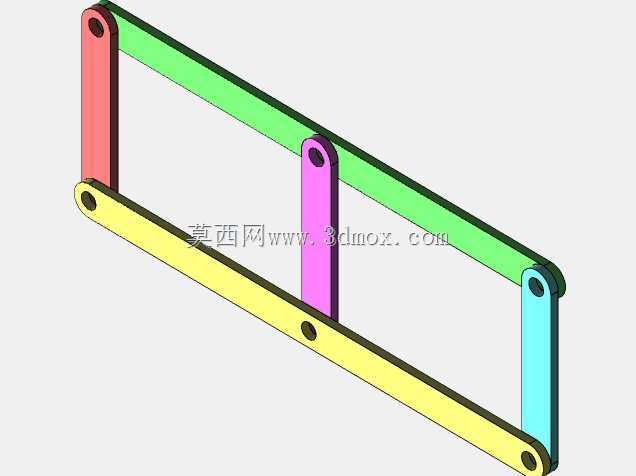

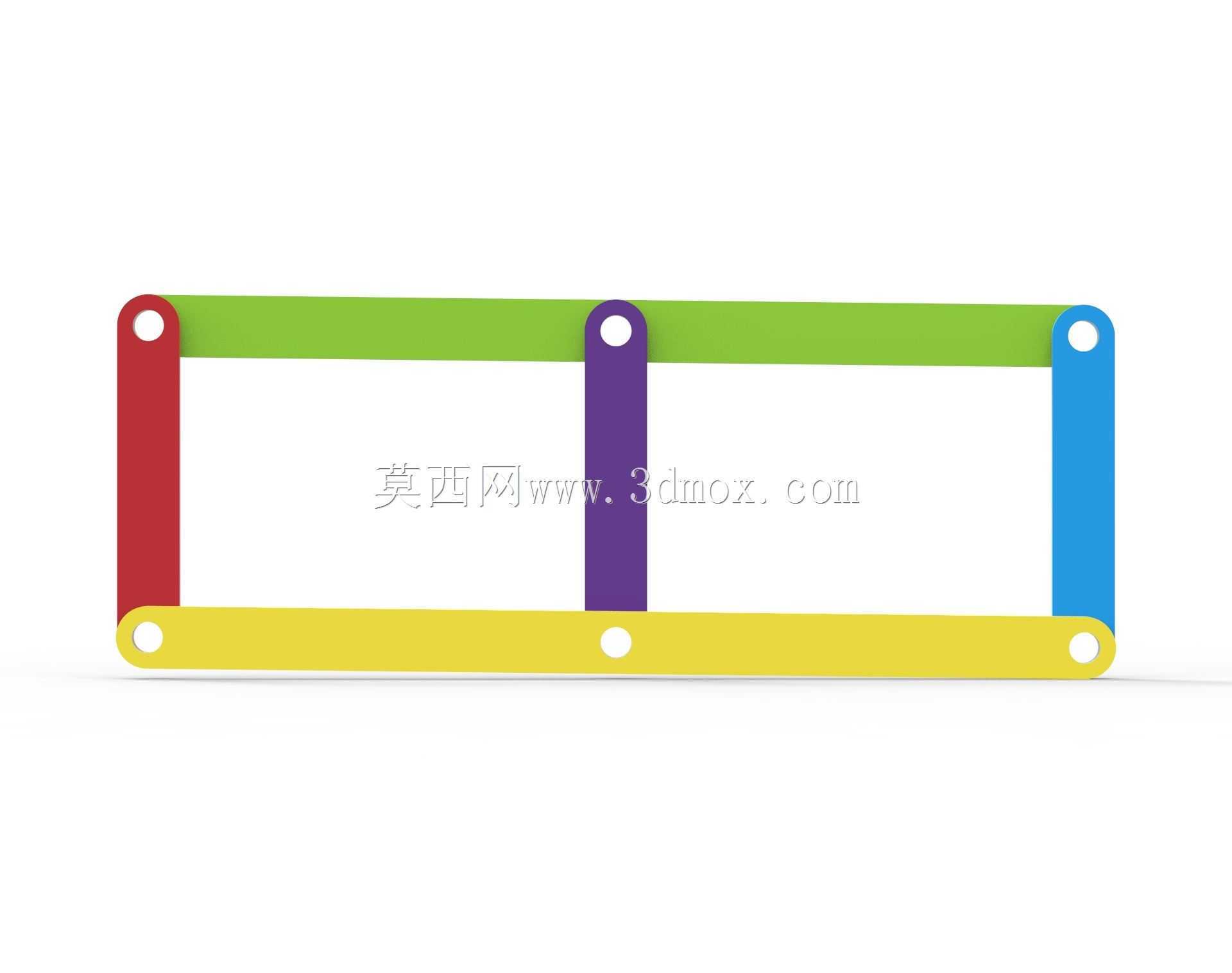

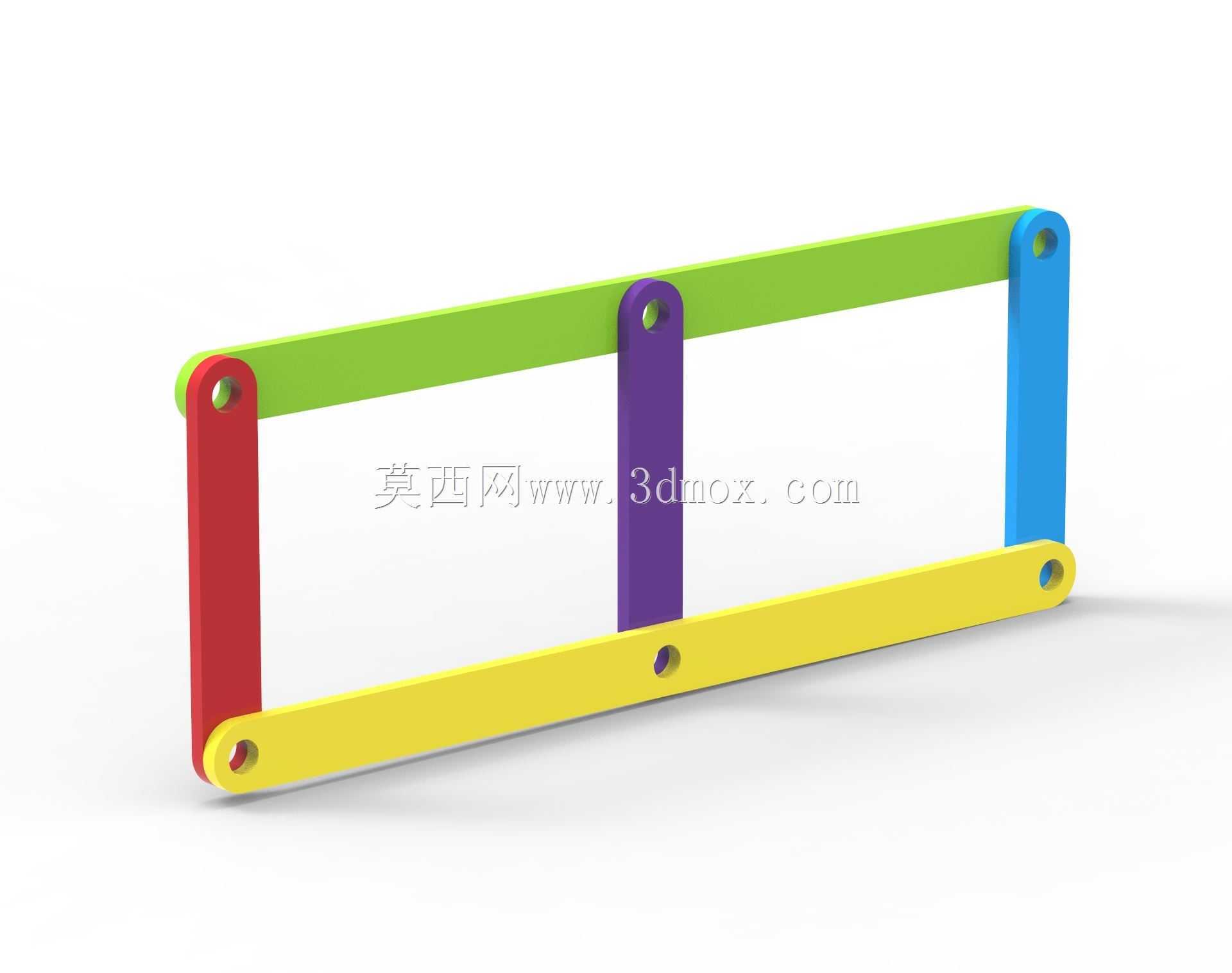

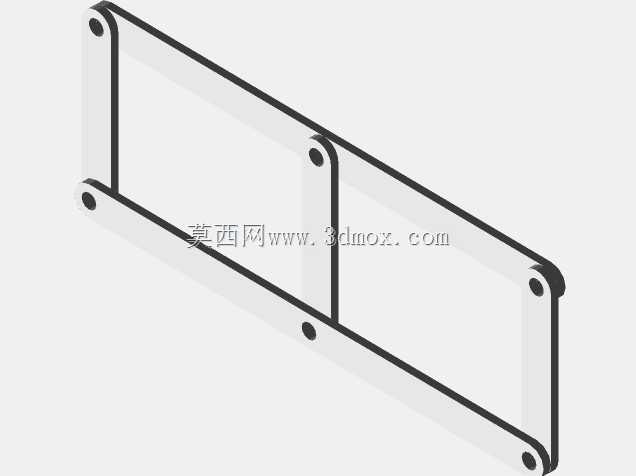

　　这类平行双曲柄连杆结构，在轻工输送、自动化物料移栽、门窗启闭联动、平行夹持工装等场景里应用极广，核心作用是在传动过程中始终保持从动件与主动件的运动平行度，避免输出端出现姿态偏转。很多工程师在初次搭建这类机构时，经常会遇到机构运动到共线死点位置时，从动曲柄出现反向回转的问题，直接导致整个传动链路卡滞、输出动作错位，严重时还会撞坏周边配套的执行部件。这套结构在常规平行四杆的基础上，额外增设了一根紫色的虚拟约束杆，从结构层面直接锁死了从动曲柄的反向回转自由度，不需要额外添加弹簧顶销、阻尼块这类辅助定位零件，就能让机构全程按照预设的回转方向平稳运行，大幅降低了机构死点位置的故障概率。从设计逻辑上看，常规平行四杆的机架与连杆长度做等长设计，

　　两个曲柄的长度也保持一致，理论上可以实现输入输出曲柄的等速同向回转，但当两个曲柄同时运动到与机架共线的位置时，机构的运动约束会出现瞬时欠约束状态，这时候只要存在微小的装配间隙、运动惯性或者负载波动，从动曲柄就很容易往反方向转动，导致平行四边形结构变成反向双曲柄机构，输出端的运动轨迹完全偏离设计预期。增设的虚拟约束杆，本质是在机构内部额外增加了一组平行运动副，把原本瞬时欠约束的自由度完全约束住，让机构在整个运动周期内都保持确定的运动轨迹，不会在死点位置出现运动方向的跳变。从安装边界来看，这套机构的安装基准是底部的固定机架，两个曲柄的回转中心距就是机架的有效长度，设计时需要保证连杆长度与机架长度的尺寸公差控制在IT7级以内，

　　两个曲柄的长度公差也要保持一致，否则机构运动过程中会出现卡滞、异响，甚至完全无法装配。虚拟约束杆的两个铰接点，分别设置在连杆与机架的对应中点位置，安装时要保证约束杆两端的铰接轴回转中心连线，在初始装配位置与两个曲柄保持平行，否则会引入额外的过约束，导致机构运转阻力大幅上升。在实际选型应用时，这类机构的铰接位置普遍采用自润滑铜套或者深沟球轴承作为转动副，根据负载大小调整各杆件的截面尺寸，轻载场景下可以采用铝合金杆件降低整体重量，重载场景则需要选用45号钢调质处理的杆件，保证传动刚度。和带辅助定位结构的平行四杆机构相比，这种内置虚拟约束杆的结构不需要额外占用安装空间，整体结构更紧凑，运动过程中没有额外的冲击载荷，运转平稳性更好，适合用在对输出姿态一致性要求高、安装空间受限的自动化设备上，比如平行夹持机械手、多工位同步移栽台、升降平台的平行导向结构等场景，都能直接套用这套成熟的结构方案，减少前期机构验证的试错成本。
