电梯层门皮带传动式开门执行机构

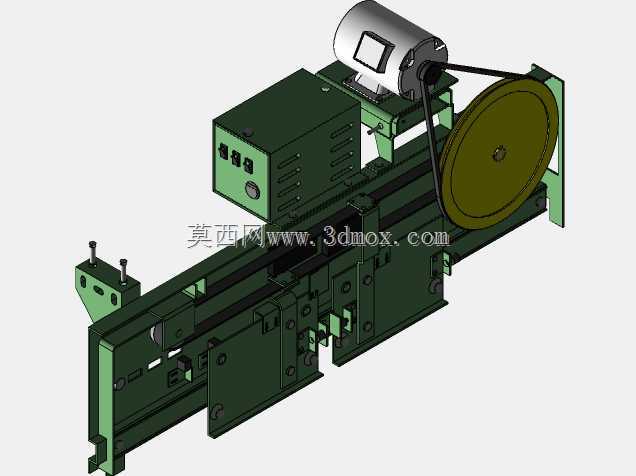

　　该开门机构主要应用于垂直升降电梯的轿门与层门联动开合场景，是电梯实现轿厢停靠后自动启闭出入口的核心执行部件，日常运行中需配合电梯控制系统的停靠信号，完成门体的平稳开启与闭合动作，保障乘客进出轿厢的通行安全与效率。从结构设计来看，整套机构采用卧式长机架布局，动力端搭载异步驱动电机，通过三角带将动力传递至端部大直径带轮，带轮同轴连接曲柄滑块传动副，将电机的旋转运动转化为门机挂板的水平往复直线运动，这种传动布局可有效降低电机输出转速，放大输出扭矩，同时皮带传动自带的缓冲特性能吸收门体启停瞬间的冲击，避免硬传动带来的门体抖动与结构异响。机架主体采用折弯钢板拼焊成型，预留了多组安装调节孔位，可适配不同宽度规格的电梯层门安装需求，

　　安装时需保证机架整体水平度偏差不超过1mm/m，带轮中心平面与门体运行方向的垂直度偏差控制在0.5mm以内，避免皮带运行过程中出现跑偏掉带问题。机构上集成的电气控制盒内置门机调速与到位检测元件，可根据门体开合位置自动调整运行速度，实现开门启动缓速、中段高速运行、关门末段减速的速度曲线，既提升通行效率，又避免关门过程中出现夹人风险。设计过程中充分考虑了日常维护的便捷性，皮带张紧结构采用可调式电机安装座，无需拆解其他部件即可完成皮带张紧度调整，各运动副位置均预留润滑注油孔，可在不停机状态下完成日常润滑保养。整套机构的安装边界需匹配电梯轿顶的预留安装空间，机架长度可根据开门宽度做适应性调整，端部的挂板连接位可适配不同厚度的电梯门挂轮组件，无需额外加工转接件即可完成现场装配，传动部件均做了发黑防锈处理，可适应电梯井道内多尘、湿度波动的运行环境，长期运行下的结构稳定性优于连杆式传统开门机构。
