双曲柄连杆联动机构三维结构设计

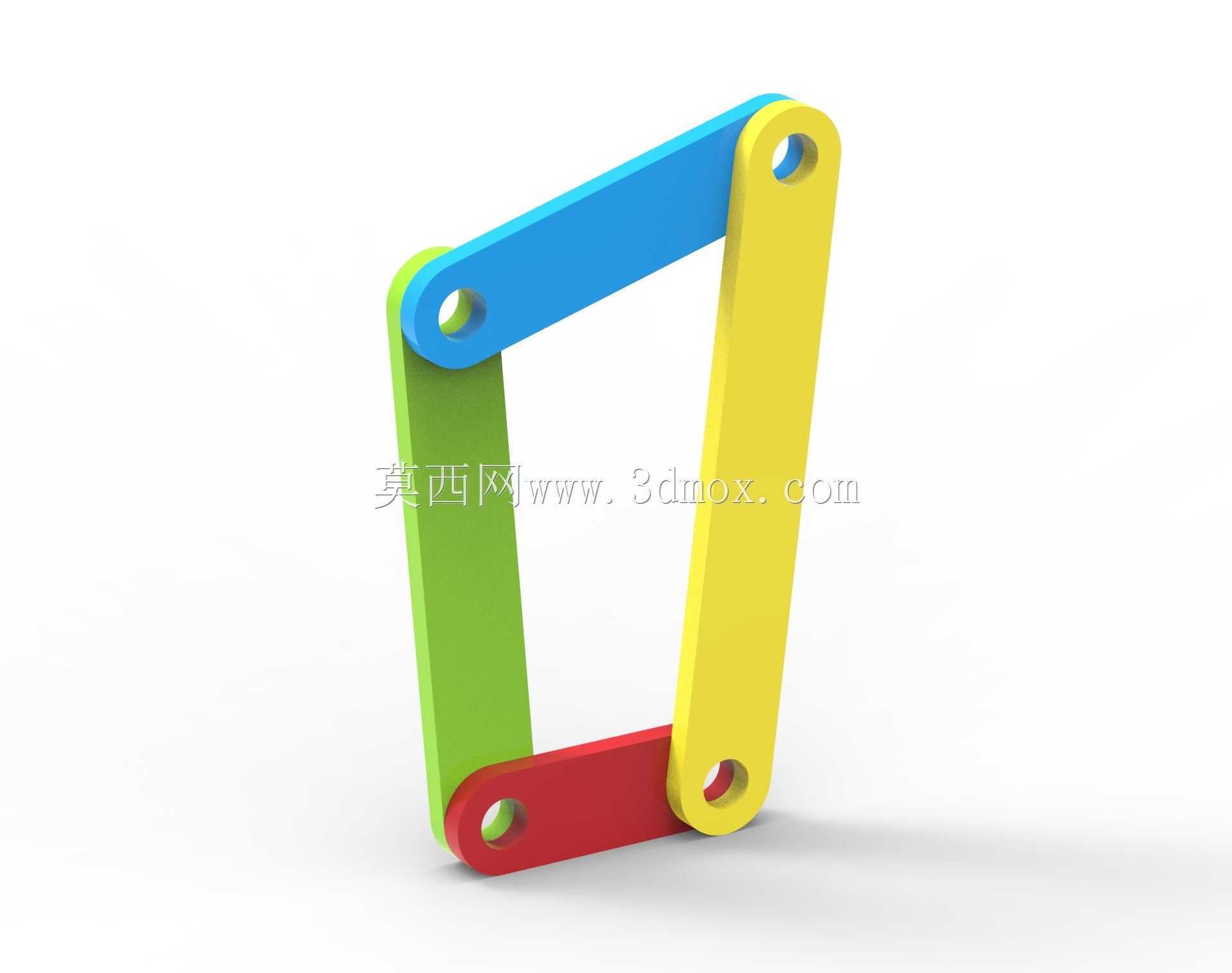

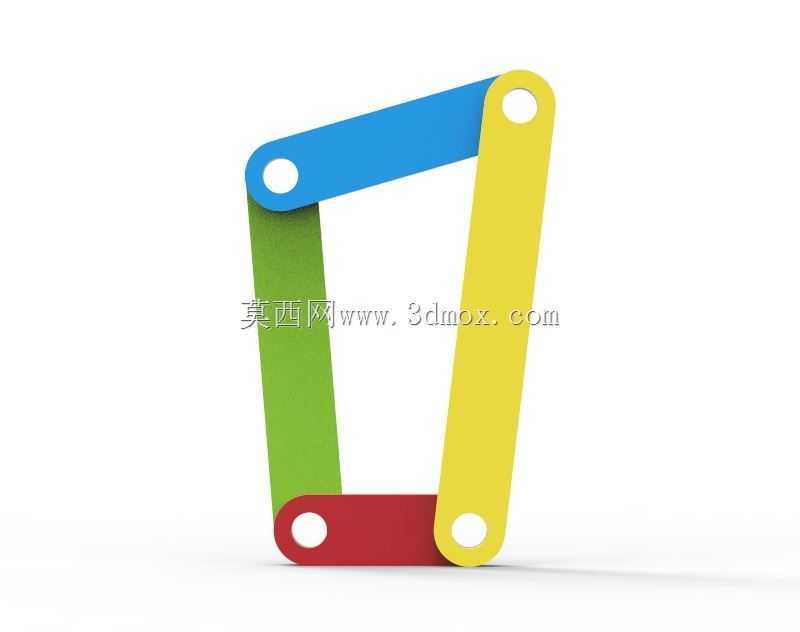

　　在轻工包装、纺织机械、自动化输送线的工位转序环节，双曲柄机构是实现连续回转运动传递、等速或变速轨迹输出的核心传动单元，区别于曲柄摇杆机构的往复摆动输出特性，该类机构可将主动件的整周回转运动，无死点地传递至从动件实现同步整周转动，适配需要连续回转动作的执行端工况。从结构设计逻辑来看，这套机构采用四杆铰接的经典构型，将传统曲柄摇杆机构的固定机架替换为可动曲柄构件，通过调整四个铰接点的中心距参数，满足格拉霍夫定理中最短杆与最长杆长度之和小于其余两杆长度之和的判定条件，同时选取最短杆作为机构的安装固定机架，即可实现两个连架杆均具备整周回转的运动特性，避免了摇杆类机构存在的摆角限制、回程死点等问题。在实际安装边界设计上，

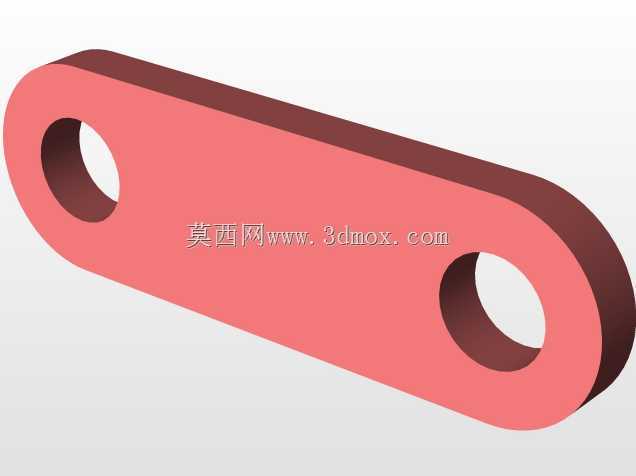

　　各连杆的铰接孔位采用同轴等径设计，适配标准圆柱销或滚针轴承的装配公差，连杆主体采用等厚度平板构型，可根据实际负载需求调整板材厚度与材质，轻载工位可选用工程塑料或铝合金材质降低运动惯量，重载传动场景可更换为45号钢调质处理提升结构强度，铰接位置的间隙控制在0.02-0.05mm区间，既保证转动灵活性，又避免间隙过大导致的运动轨迹偏差与传动冲击。从功能特性层面，该机构可根据不同杆长配比实现多种运动输出规律，当两曲柄长度相等且连杆与机架长度平行相等时，可组成平行双曲柄机构，实现主动轴与从动轴的等速同向传动，常见于机车车轮联动、多工位转盘同步驱动等场景；若调整连杆长度形成反平行构型，则可实现从动件的反向变速回转，

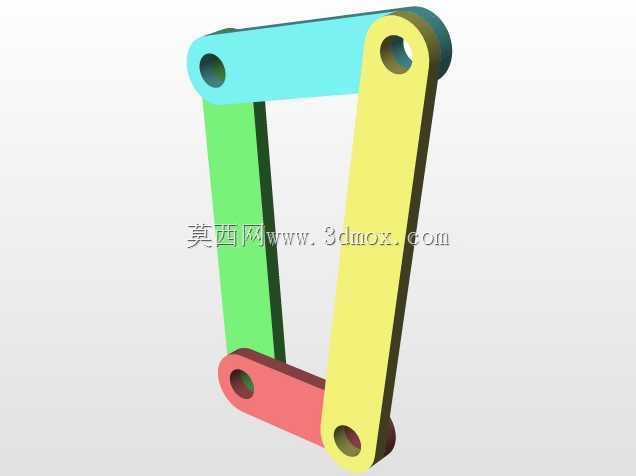

　　适配需要特定急回特性的工位动作需求。在三维建模过程中，各构件的铰接位置做了圆角过渡处理，避免应力集中导致的连杆断裂失效，连杆端部的铰接凸台设计可提升铰接位置的接触面积，降低销轴的单位面积承压，延长机构的连续运行寿命，整体机构的运动轨迹无干涉，可直接导入运动仿真模块进行角速度、角加速度的参数验证，为后续的实物加工、装配调试提供精准的三维数据支撑，也可作为基础机构单元，集成到更复杂的自动化设备传动系统中，配合凸轮、齿轮等其他传动构件实现复合运动输出。
