Arduino兆丰控制器坡道1.4 3D打印机驱动板

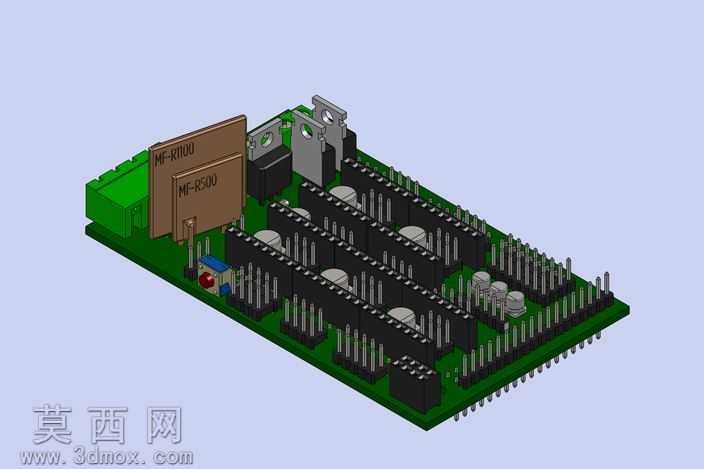

本模型为适配Arduino兆丰控制器的坡道1.4版本3D打印机驱动板三维建模成果，建模过程中严格遵循开源硬件的实际尺寸规范，对驱动板的每一处结构都做了精细化还原。建模阶段首先依据实物测绘与开源公开的尺寸参数搭建PCB基板的基础轮廓，精准还原基板的外形尺寸、安装孔位与边缘倒角，确保基板的基础结构完全匹配实际硬件的安装需求。随后对板载的各类元器件进行逐一建模：包括多组步进电机驱动插槽、电源接线端子、信号排针排母、板载电容电阻元件、状态指示灯、复位按键，以及外接的MF-RX00系列模块，每一个元器件的外形尺寸、安装位置、引脚排布都完全参照实物进行还原，甚至连插槽的卡扣结构、排针的针脚间距、电容的极性标识位置都做了细致刻画，保证模型的结构还原度。材质与渲染阶段，为不同元器件匹配了对应的材质属性：PCB基板采用哑光深绿色阻焊层材质，模拟真实电路板的阻焊质感；金属排针、引脚采用亮面金属材质，还原金属接插件的光泽；塑料插槽、端子采用哑光黑色工程塑料材质，电容元件还原其铝壳与塑封的不同质感，板载标识采用丝印层贴图还原，让渲染后的模型视觉效果与实物高度一致。设计思路上，本模型在还原开源原版坡道1.4驱动板结构的基础上，结合实际使用中的装配需求做了细节优化，调整了部分元器件的排布间隙，避免实际装配中出现元件干涉的问题，同时完整保留了驱动板的所有接口定义对应的结构特征，既可以用于3D打印机整机的装配干涉检查，也可以作为3D打印控制部分的结构展示模型，还能为驱动板外壳设计、安装支架设计提供精准的尺寸参考，帮助开发者快速完成3D打印机控制部分的结构适配与调试。
