凸轮传动运行机构结构设计方案

项目分类:通用机械零部件 发布时间:2022-02-14 ID:549434
  • 凸轮传动运行机构结构设计方案
  • 凸轮传动运行机构结构设计方案

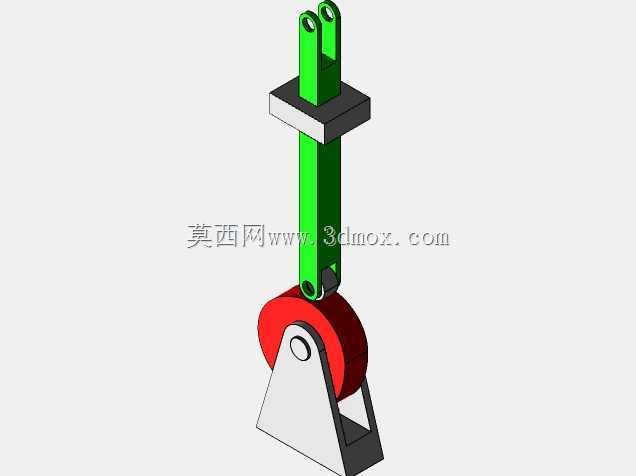

  在自动化装配、检测类设备的工位切换、送料节拍控制场景中,这类凸轮运行机构是实现预设运动轨迹输出的核心执行单元,区别于连杆、气缸等直线或回转传动部件,它能通过轮廓曲线的精准设计,将匀速回转输入直接转化为从动件的预期往复运动,无需额外添加复杂的电控逻辑来匹配动作时序,在高速轻载的工位动作场景中稳定性表现突出。从结构设计逻辑来看,该机构的核心设计起点是从动件的运动需求,需要先明确从动件的行程、运动起止相位、停歇区间、加速度特性,再反推凸轮的轮廓曲线,针对不同的负载冲击场景,会分别选用等速、等加速等减速、简谐运动等不同的轮廓线,避免从动件在启停阶段出现刚性或柔性冲击,延长整套机构的使用寿命。实际安装布局时,凸轮多通过键连接固定在回转轴上,

  轴系两端配置深沟球轴承承担径向载荷,部分有轴向窜动控制要求的场景会额外添加推力轴承,安装基准面需要与回转轴保持严格的垂直公差,避免凸轮转动过程中出现偏磨,导致从动件运动轨迹偏移预设值。从动件的导向结构多采用直线导轨或者导套结构,与凸轮接触的端部会配置滚轮,将滑动摩擦转化为滚动摩擦,降低接触部位的磨损速率,滚轮的安装轴需要设置润滑通道,定期补充润滑脂避免卡滞。从安装边界来看,这类机构的径向尺寸主要由凸轮的基圆直径决定,基圆直径的选取需要兼顾压力角要求与结构紧凑性,压力角过大会导致机构传动效率下降甚至出现自锁,基圆过大会增加整套机构的占用空间,设计时通常会将压力角控制在许用值范围内,再尽可能压缩径向安装尺寸;轴向尺寸则由凸轮厚度、

  轴系支撑结构、从动件导向组件的宽度共同决定,布局时需要预留出凸轮的安装拆卸空间,以及从动件行程末端的安全余量,避免运动过程中与周边设备构件发生干涉。在实际产线应用中,这类机构常被用于传感器检测工位的工件抬升定位、包装设备的送料推程、轻工机械的间歇送进动作,相比电控伺服驱动的同功能机构,它的动作可靠性更高,抗干扰能力更强,在长时间连续运行的工况下不会出现程序跑位、信号延迟等问题,只要轮廓加工精度达标、日常润滑维护到位,就能长期保持稳定的动作精度,不需要频繁调整参数。设计建模过程中,需要重点校验凸轮轮廓与从动件的运动干涉情况,尤其是在凸轮的推程、回程起始与终止位置,要确认从动件滚轮与轮廓面始终保持贴合,不会出现脱开、跳顿的情况,同时要核算轴系的强度与刚度,避免凸轮在负载作用下出现挠曲变形,影响运动输出精度。
