悬臂式西门子机器电气控制柜结构设计

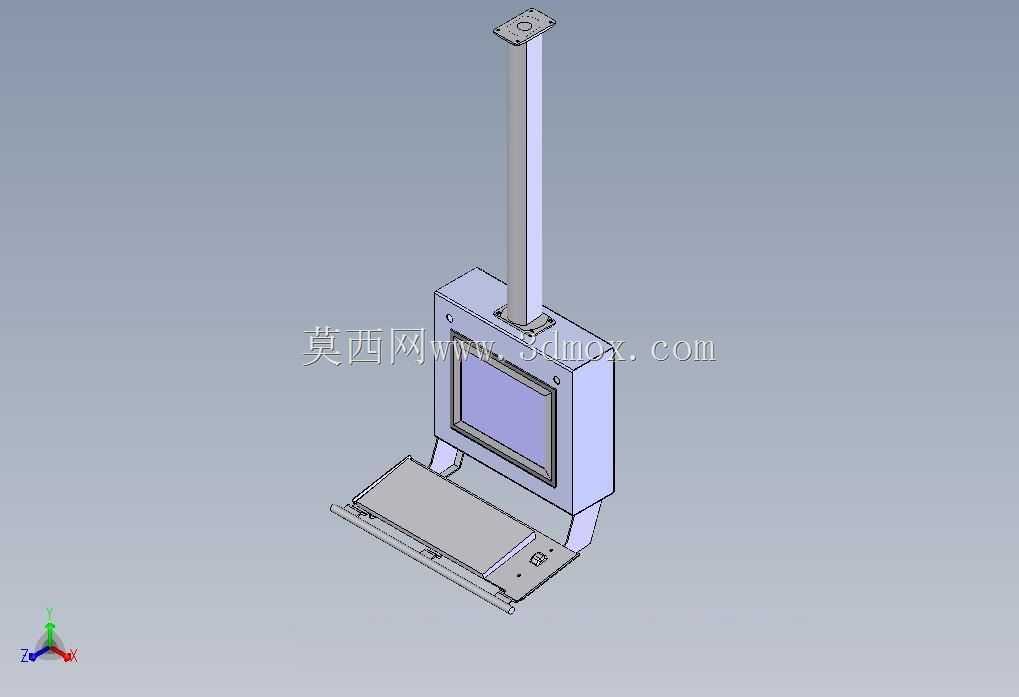

　　这款悬臂式电气控制柜主要面向生产车间内的单机自动化设备、产线工位操作端使用，常见应用在机床上下料工位、自动化装配单元、小型检测设备旁，作为设备的人机交互与电气控制载体，替代传统落地式固定柜体，解决操作视角受限、走线杂乱、工位适配性差的问题。柜体整体分为三个核心结构段：顶部安装固定段、垂直支撑悬臂段、下部操作箱体段，顶部安装板预设标准安装孔位，可直接适配车间常用的铝型材机架、设备顶部横梁、墙面悬臂支架的安装需求，安装时无需额外加工转接板，能直接匹配市面主流悬臂组件的连接尺寸。垂直支撑臂采用矩形空心截面结构，内部预留充足走线空间，所有线缆从支撑臂内部穿行，避免车间内油污、切削液、粉尘对线束的侵蚀，

　　同时防止现场作业时线缆被剐蹭拉扯造成的设备故障，支撑臂与上下段的连接位置均做了密封止口设计，配合密封胶条可达到常规工业环境的防护等级要求。下部操作箱体正面嵌入安装人机交互显示屏，屏幕下方预留操作按钮、急停开关、旋钮的安装孔位，箱体下部设置可翻开的操作托板，托板翻开后可临时放置作业指导书、操作工具、检测记录单据，托板收起时与箱体正面齐平，不额外占用车间通行空间，托板与箱体的连接采用隐藏式铰链，外部无突出结构，避免现场人员磕碰。箱体两侧设置倾斜支撑脚，在悬臂伸出较长的工况下可抵消前端操作时的下倾力，提升整体结构刚性，避免操作时箱体出现晃动影响触控操作精度。设计过程中优先考虑现场操作的人机工程学尺寸，

　　支撑臂的高度可根据现场操作人员的站立视高调整，操作面板的倾斜角度匹配站立操作时的自然视线角度，减少操作人员长时间操作的颈部疲劳。箱体内部预留电气元件安装导轨位置，可直接安装小型PLC、继电器、接线端子等低压电气元件，内部走线槽的排布避开显示屏的散热区域，保证元件运行时的散热通畅，箱体后侧设置可开启的检修门，检修门采用快拆式螺钉固定，日常维护时无需完全拆下门板即可完成接线调试、元件更换作业。安装边界方面，顶部安装座的固定孔位间距适配40系、45系工业铝型材的槽宽，可直接通过T型螺栓固定，无需现场钻孔，支撑臂的截面尺寸控制在常规悬臂组件的适配范围内，若现场需要调整操作距离，可直接替换不同长度的标准悬臂段，无需重新加工柜体主体结构。
