F100化工反应平台成套结构设计

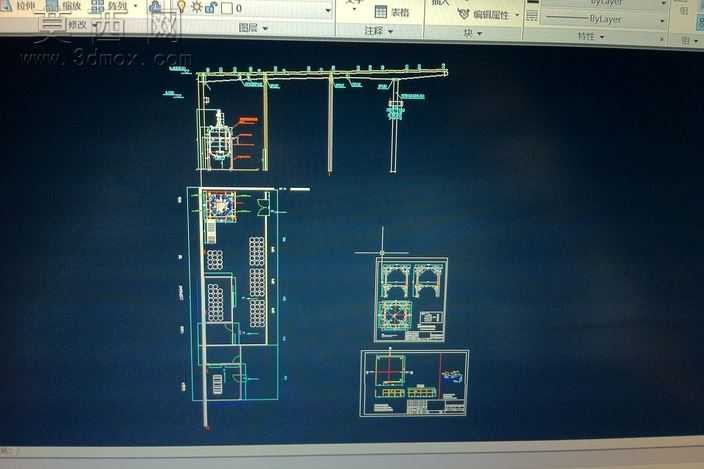

本套F100反应平台设计围绕化工生产场景的反应工序需求开展，采用三维建模方式完成整体方案的搭建，建模过程中严格遵循化工生产场地的安全规范与操作动线要求，对平台的支撑结构、操作区域、设备排布进行了精细化的参数化构建。建模阶段首先完成主体钢构框架的搭建，依据反应设备的承重需求设定立柱与横梁的截面参数，保证平台整体的结构强度与稳定性，同时预留出设备安装、管线排布、人员操作的充足空间，避免结构干涉问题。针对平台搭载的F100反应主体设备，建模时还原了设备的接口位置、支撑点位、操作部件布局，将反应设备与平台框架进行精准的装配匹配，确保设备安装位的尺寸公差符合实际生产装配要求。在平台附属结构设计上，对操作走道、防护栏、爬梯、设备检修区域进行了同步建模，结合操作人员的作业动线优化走道宽度与防护结构高度，兼顾操作便利性与生产安全性。整体模型完成了多视角的布局校验，包含平台的平面布局图、立面结构示意图、设备安装定位图等多维度设计内容，清晰呈现反应平台的整体构造、各部件的连接关系、设备与平台的装配逻辑。材质设定上，主体钢构部分采用工业碳钢材质参数，操作平台踏板采用防滑花纹钢板材质，防护结构采用符合工业安全标准的材质表现，还原真实工业场景下的材质质感。设计过程中充分考虑反应工序的生产流程，将进料、反应、出料相关的配套设备点位在平台上进行合理排布，缩短物料输送路径，优化生产操作流程，同时预留出后期设备维护、管线加装的冗余空间，提升平台的场景适配性。整套模型结构严谨，尺寸参数精准，可直接用于反应平台的生产施工参考、方案展示与工艺排布校验，为化工反应工序的场地搭建提供可靠的三维设计依据。
