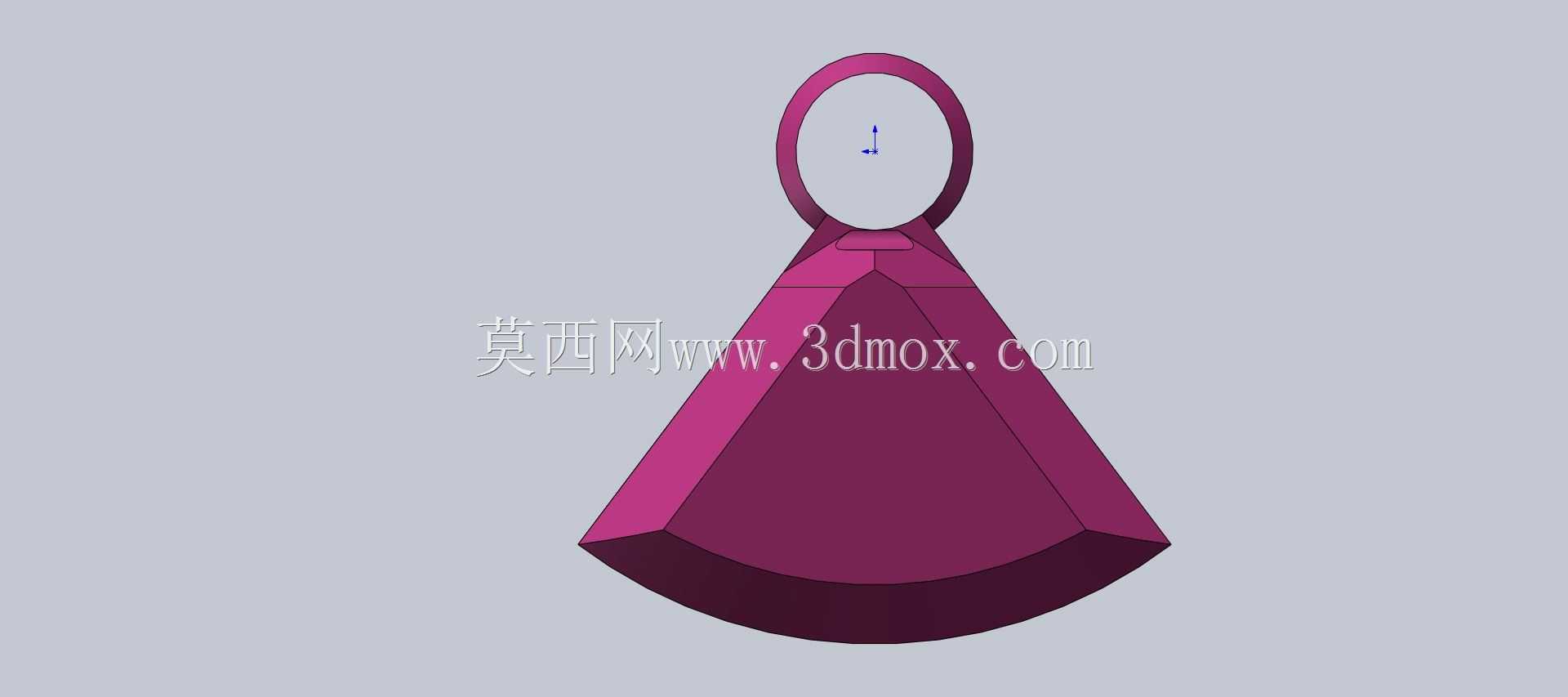

扇形切面挂环式山晶传感结构件

　　这款挂装式山晶结构件，核心适配小量程点位检测类传感场景，常见于轻工产线的物料到位检测、小型实验装置的点位触发、文创类交互装置的触碰反馈环节，区别于常规圆柱式传感外壳，其造型兼顾了结构防护与挂装快装的实际需求。从结构设计逻辑来看，顶部的闭环挂环是核心安装接口，内孔做了圆弧过渡处理，没有尖锐棱边，既可以穿入细钢丝、尼龙扎带实现无孔位快速绑定安装，也能适配M3-M4规格的吊环螺丝实现刚性固定，挂环与下方主体的衔接位置做了加厚过渡处理，避免长期挂装受震动出现应力断裂，这个位置的壁厚比主体侧壁厚1.2mm，能承受至少50N的垂直拉拽力不出现形变。主体部分采用多面扇形锥台造型，底部为圆弧收边，六个对称的切面并非单纯装饰作用，每个切面都预留了0.

　　8mm的平面余量，可根据实际使用需求粘贴光敏、温感等不同功能的敏感元件，平面度控制在0.1mm以内，能保证敏感元件贴合时没有间隙，减少检测误差；锥台结构从挂环衔接处向下逐步扩宽，底部圆弧直径比顶部挂环外径宽22mm，这种上窄下宽的结构在挂装状态下重心自然下垂，不会出现随意偏转的情况，能保证检测面始终朝向预设方向。安装边界方面，整体高度控制在45mm以内，最大宽度32mm，挂环内孔直径8mm，不管是安装在狭窄的设备机架缝隙里，还是固定在细支架上，都不会占用过多安装空间，侧壁厚度统一为1.5mm，内部预留的空腔可以容纳直径20mm以内的传感电路板与接线端子，空腔内壁做了浅卡槽结构，电路板可以直接卡入固定，不需要额外打螺丝固定，

　　能减少装配工序。实际使用中，这种多切面结构相比光滑圆柱外壳，在轻微磕碰时能分散冲击力，不会因为局部撞击导致外壳凹陷挤压内部元件，底部的圆弧收边也能避免安装时剐蹭操作人员手部或者相邻管线，挂环的闭合结构相比开口挂钩，不会因为设备震动出现构件脱落的情况，适配长期运行的低频次检测工位，不需要频繁维护紧固。
