静音式柴油发电机组整机结构三维设计

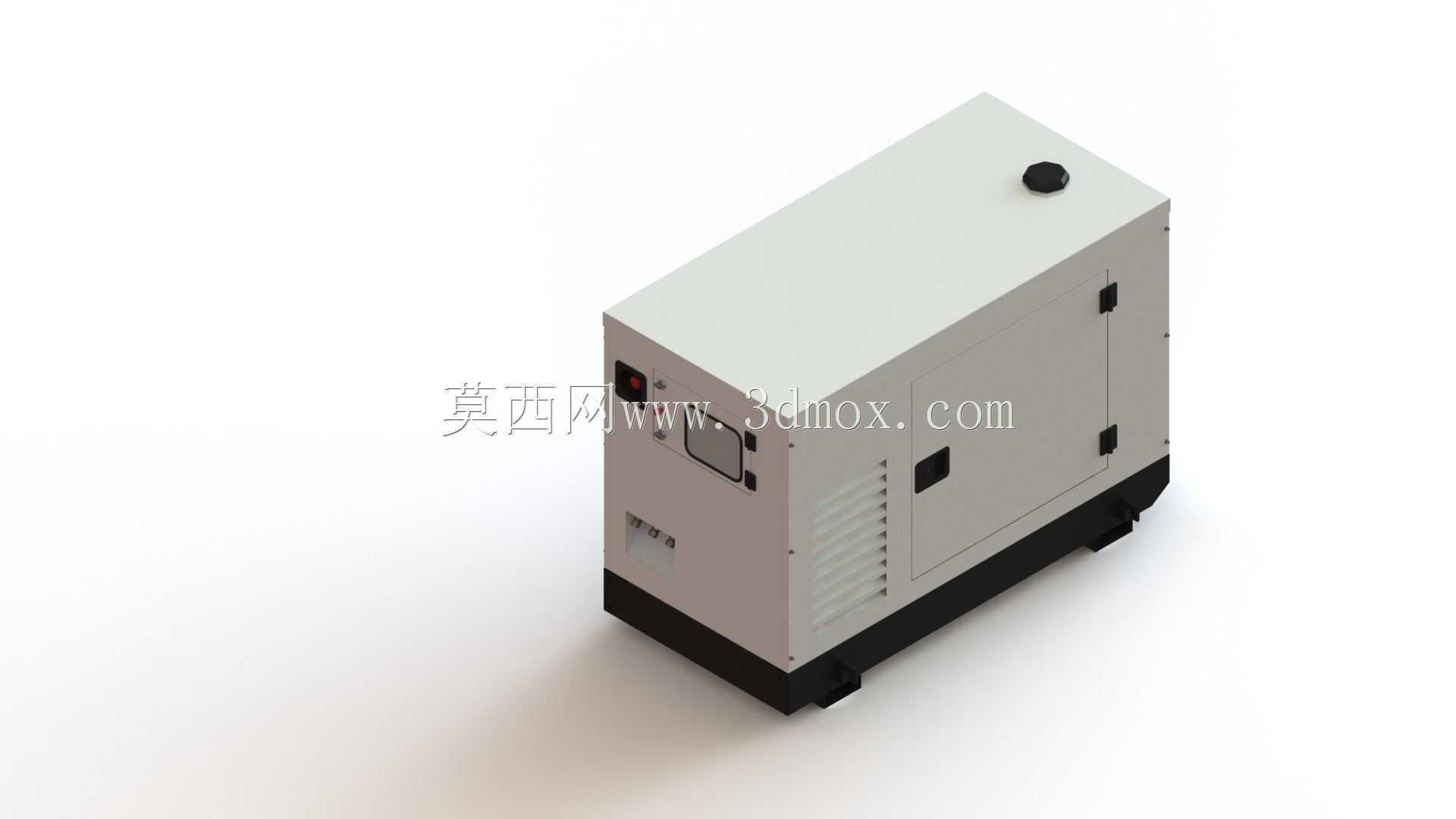

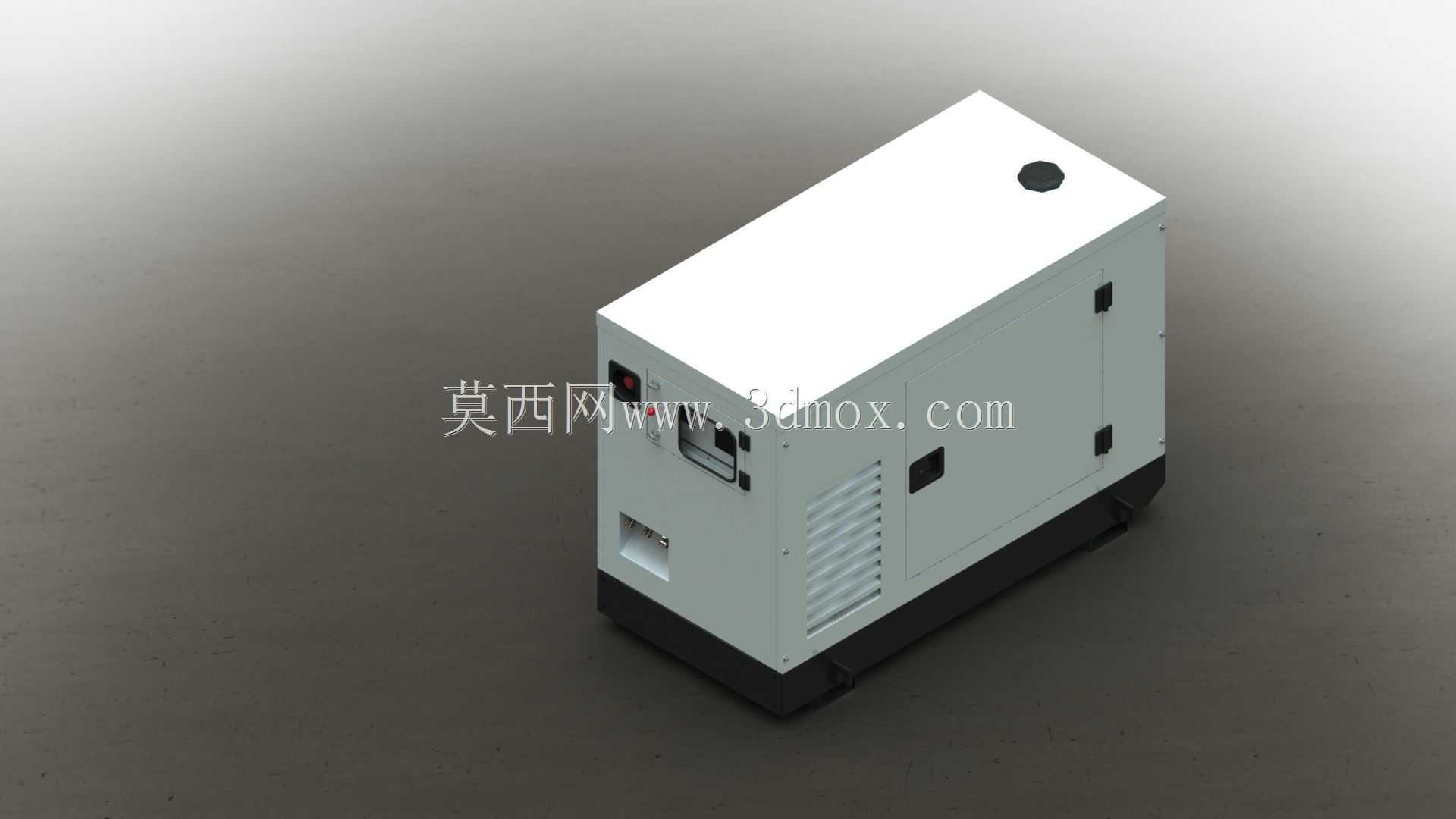

　　这款静音式发电机组的三维结构设计，首先围绕户外无电网场景的供电需求展开，在野外工程施工、应急抢险救灾、大型户外活动临时供电、偏远厂区备用供电这类场景中，设备需要在无外接市电的环境下持续稳定输出电能，同时还要兼顾作业区域的噪音管控要求，避免机组运行的强噪音干扰周边人员作业或活动。从结构设计逻辑来看，整机采用封闭式静音箱式外壳布局，外壳主体采用冷轧钢板折弯拼接成型，内壁预留了吸音棉粘贴的安装位，所有拼接缝隙处都设计了密封胶条的安装槽，从结构层面阻断噪音的外传路径，相比开架式发电机组，运行时的噪音辐射能降低25至35分贝，满足居民区周边、夜间作业场景的噪音限值要求。

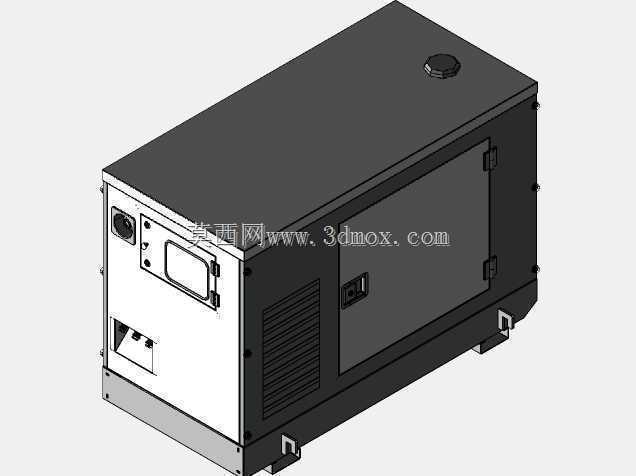

　　设备底部设计了一体化的钢制底座油箱，底座框架采用矩形钢管焊接成型，既承担整个机组的承重功能，油箱腔体直接集成在底座框架内部，省去了额外安装外置油箱的空间，同时降低整机重心，提升设备转运、吊装过程中的稳定性，底座下方预留了叉车孔位和吊环安装位，适配叉车转运、吊车吊装两种常见的现场装卸方式，不需要额外制作转运工装。机身侧面设计了可开合的检修门，检修门和箱体之间采用暗藏式合页连接，门上预留了观察窗位置，日常巡检时不需要打开柜门就能观察机组的运行状态、控制面板参数，检修门对应内部的机油加注口、空气滤芯、柴油滤芯位置都做了开口预留，日常保养更换耗材时不需要拆解整个箱体，大幅缩短日常维护的操作时间。

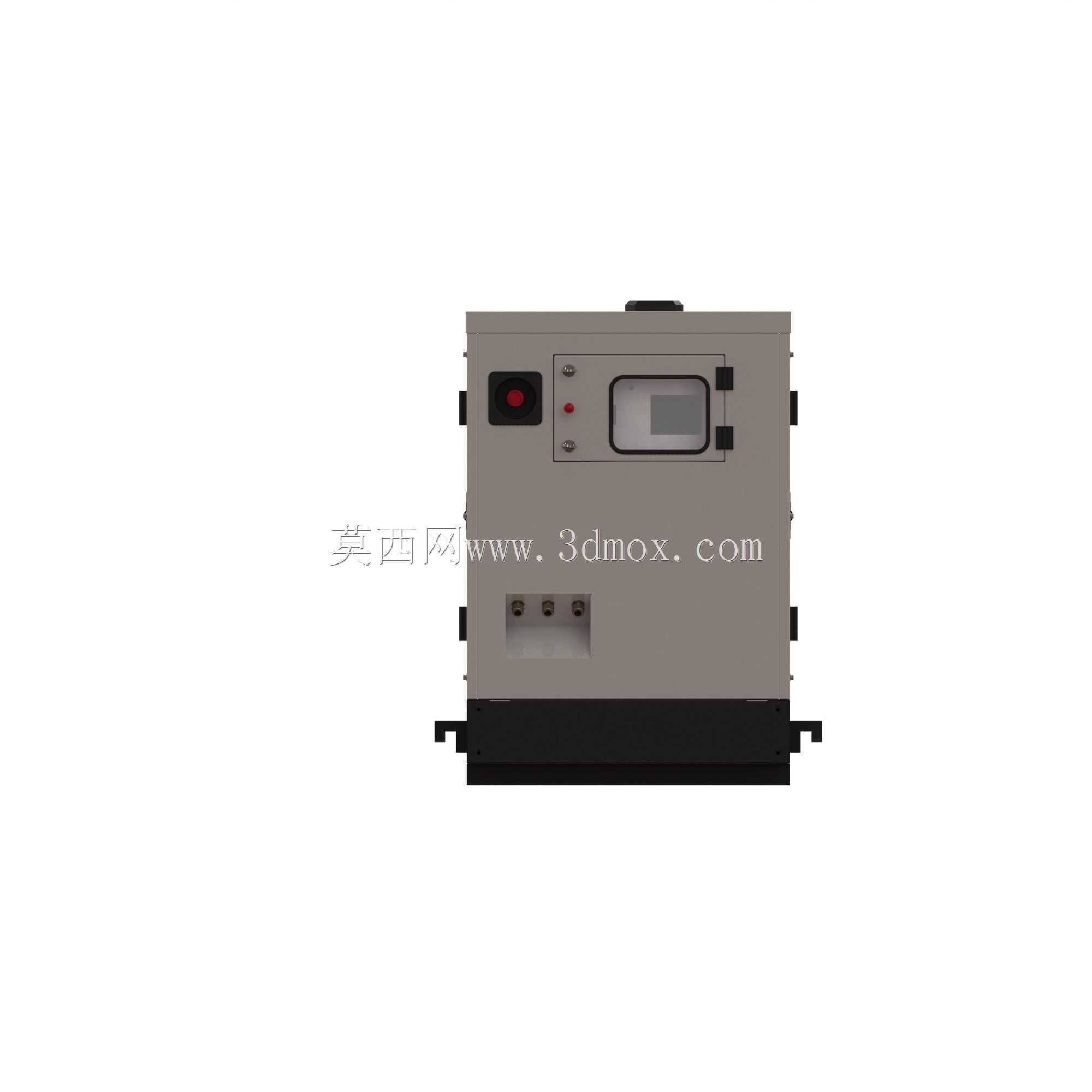

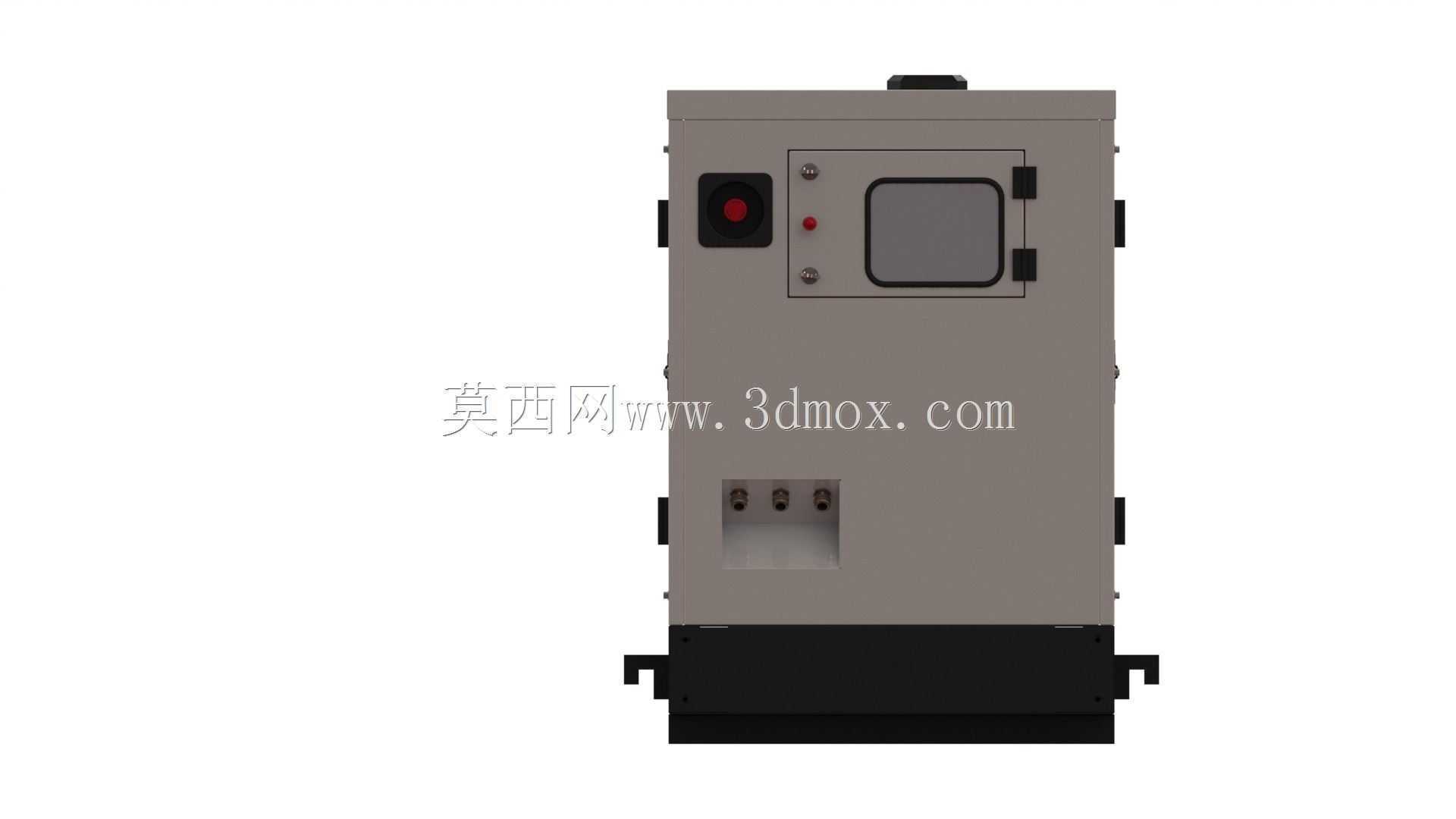

　　机身顶部设计了吊装吊点和排气口的防雨帽结构，排气口位置做了迷宫式防雨设计，避免雨天作业时雨水顺着排气管道倒灌进入发动机内部，同时排气管道在箱体内部做了消音包裹处理，进一步降低排气噪音。机身一侧的控制面板区域做了内凹式设计，避免转运过程中磕碰损坏操作按键，面板区域预留了控制器、急停按钮、输出接线端子的安装位，接线位置做了防水胶圈的安装槽，户外雨天作业时也能避免雨水渗入接线端造成短路故障。

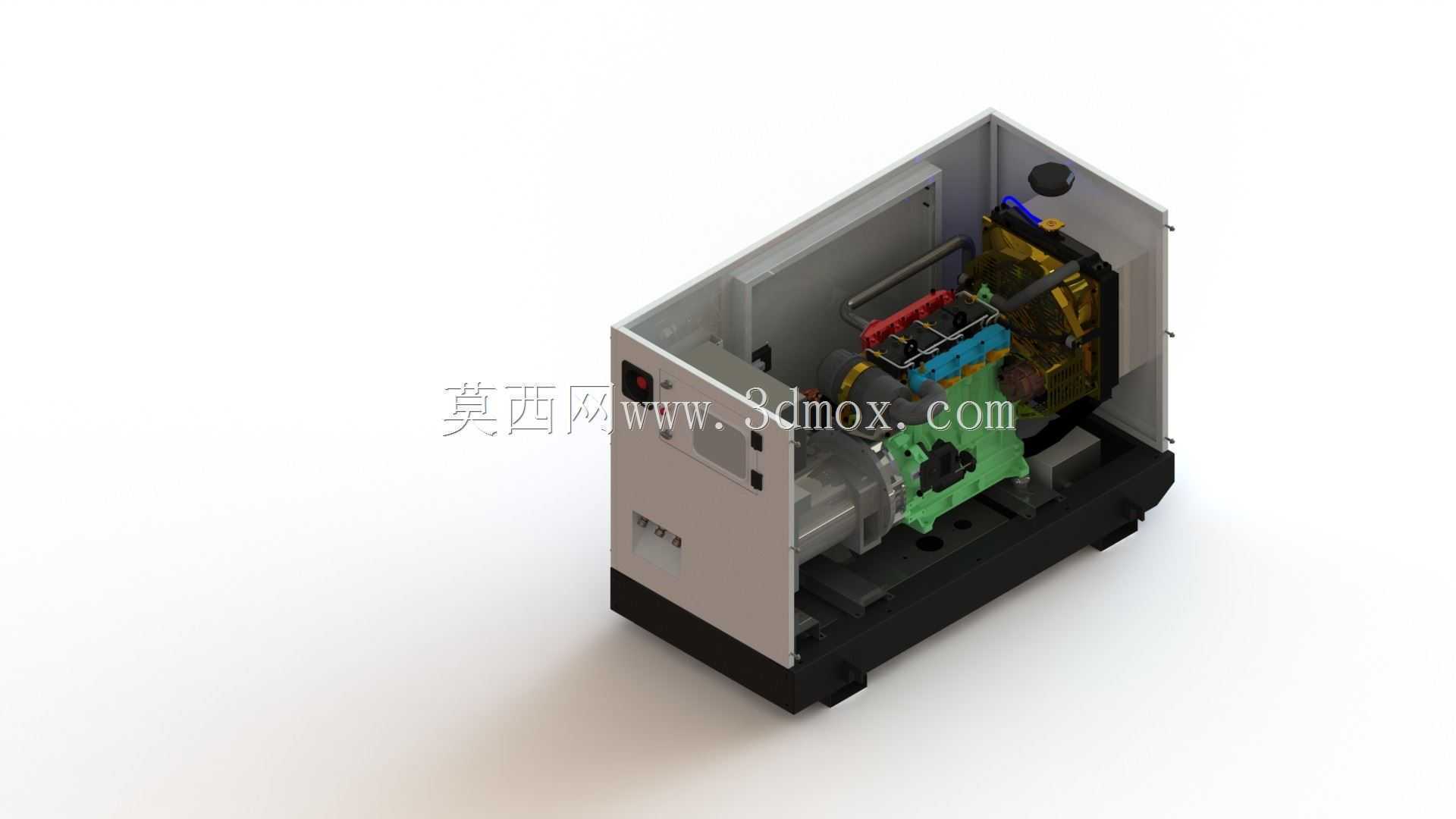

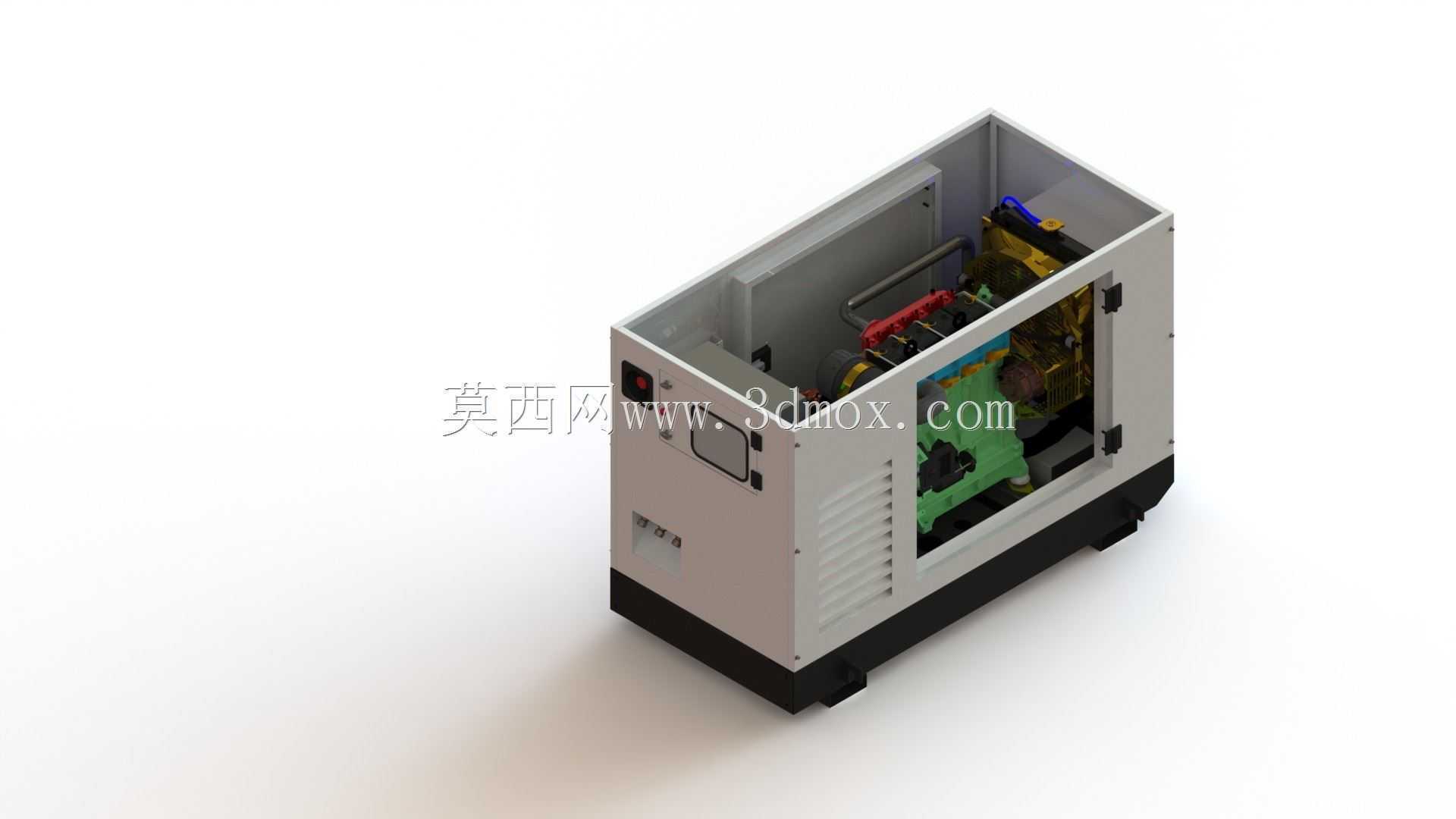

　　从安装边界尺寸来看，整机外形采用规整的长方体布局，长宽高尺寸适配常规的货运车辆车厢装载，不需要额外申请超限运输审批，设备安装时底部只需要平整的硬化地面即可，不需要做专门的混凝土安装基础，落地后接好接地线缆和输出负载就能投入使用，大幅缩短现场部署的时间。内部结构布局上，发动机和发电机采用同轴直连的安装方式，连接位置设计了公共的安装底座，通过减震胶垫和底部框架连接，吸收机组运行时产生的震动，避免震动直接传递到外壳产生共振噪音，同时也能减少震动对内部接线、管路的疲劳损伤，延长设备的无故障运行时间。

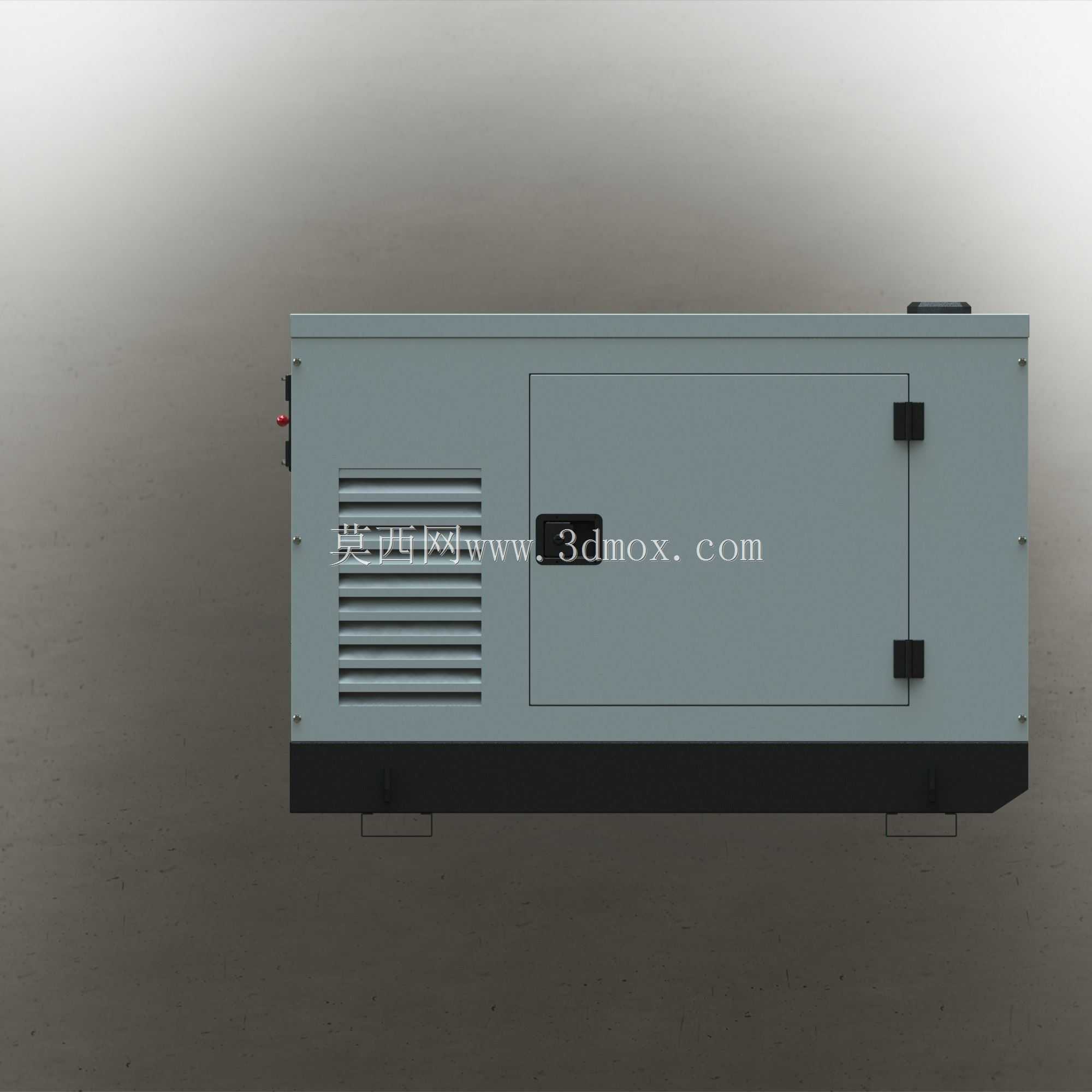

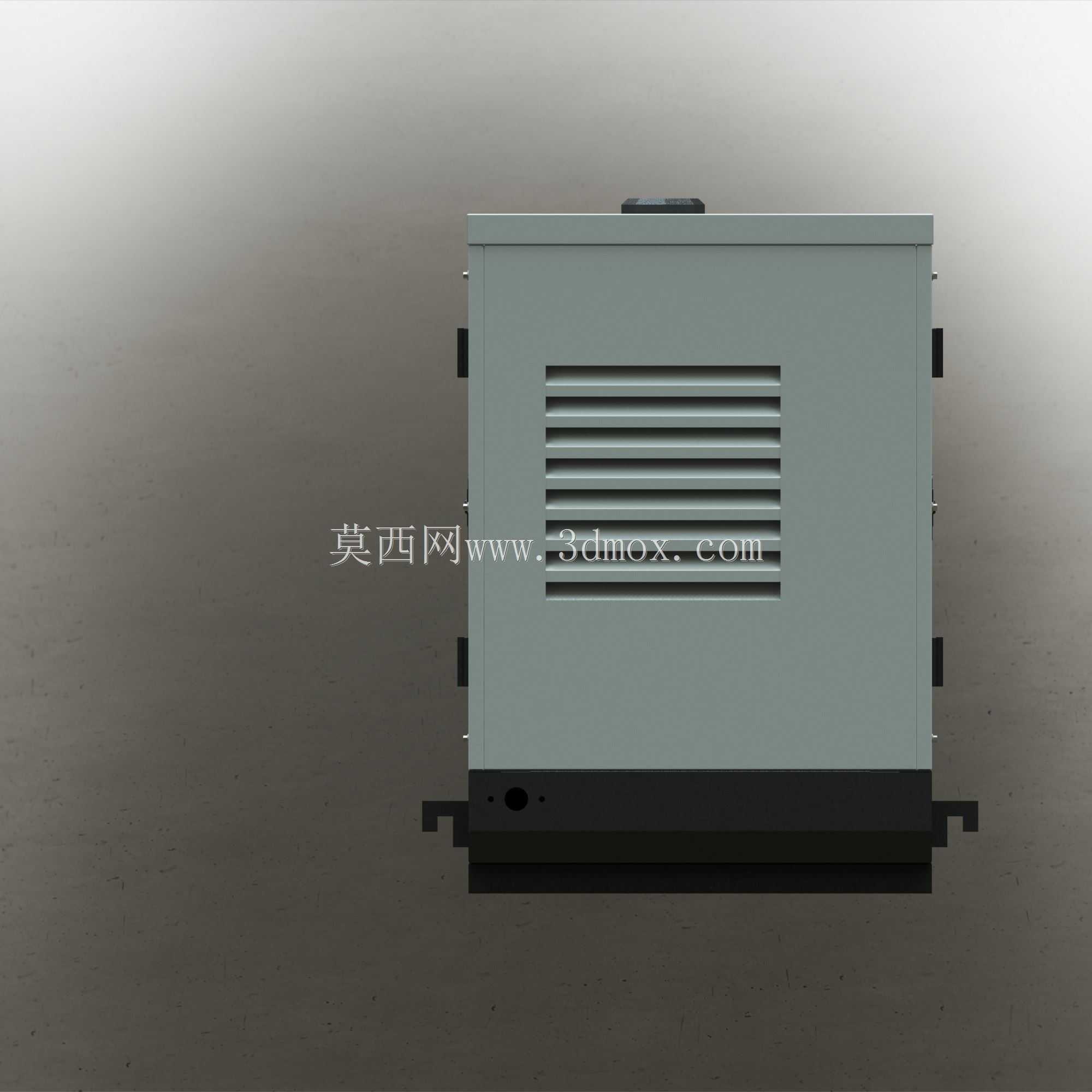

　　油箱的加油口设计在机身侧面靠近检修门的位置，加油时不需要攀爬设备，站在地面就能完成柴油加注操作，机身侧面同时预留了机油排放口的外接管路位置，更换机油时可以直接将废油通过管路引流到外接容器中，不会污染箱体内部和作业地面。进风口设计在机身的两端位置，采用百叶窗式结构，既保证机组运行时有足够的冷却空气进入箱体内部，同时百叶窗的倾斜角度也能阻挡雨水直接溅入内部，进风口内侧对应设计了空气过滤装置的安装位，避免户外多粉尘环境下的大颗粒杂质被吸入发动机，造成发动机缸体的异常磨损。

　　整个结构设计过程中，所有的钣金折弯处都做了圆角过渡处理，避免安装维护过程中尖锐边角划伤操作人员，所有外露的紧固件都采用防锈镀锌处理，适配户外高湿度、多扬尘的复杂使用环境，减少长期使用后的锈蚀问题。箱体内部预留了蓄电池的安装舱位，蓄电池和启动电机之间的线路走线路径都设计了走线槽，避免线路和高温的排气管道接触造成线路老化破损，同时走线槽的固定位都做了等间距排布，方便后期线路检修时的拆装操作。
