适配水磨场景的1kW小型水力发电装置

　　这套1kW级小型水力发电装置，核心定位是适配传统水磨场景的分布式微水电供给，依托现有水磨的水流落差与通流管路完成布设，不需要额外修建大规模挡水、引水构筑物，最大化利用乡村现有水利设施的闲置动能。从实际使用场景来看，这类装置主要面向有稳定自然水流落差的小型水磨站点，解决偏远乡村区域零散用电需求，可覆盖照明、小型农用电器的供电负荷，也能作为离网场景下的补充供电单元，避免长距离电网铺设的高成本投入。

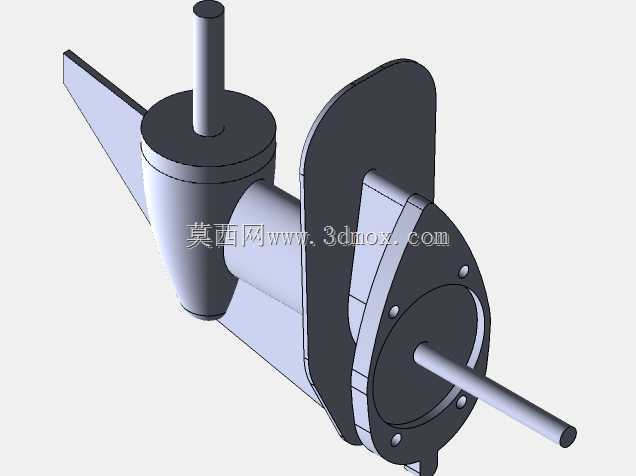

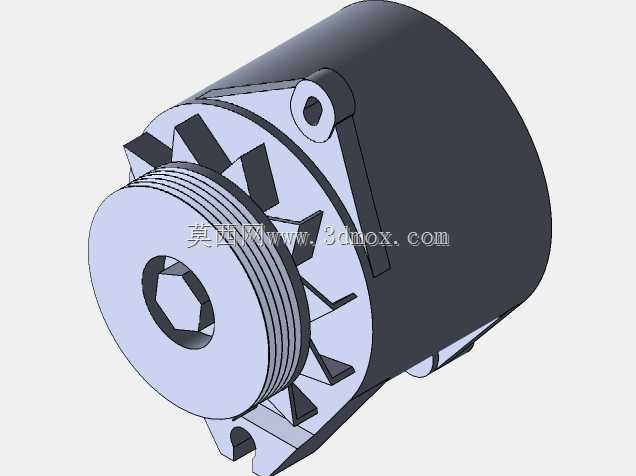

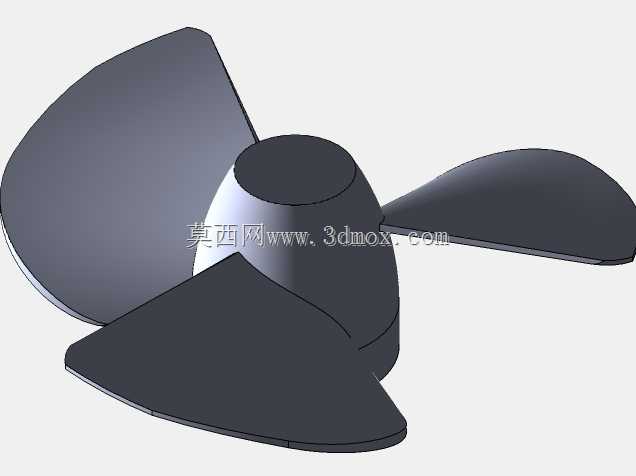

　　装置的动力回收逻辑很明确，核心做功单元的涡轮与齿轮传动组件，来自回收再利用的3马力舷外发动机，在设计阶段就完成了原有动力输出逻辑的逆向适配：原本舷外机是将燃料化学能转化为螺旋桨旋转推力，改造后则是将水流冲击涡轮的动能，通过齿轮箱的变速匹配，传递给发电端完成机械能到电能的转换，这种回收改造的思路大幅降低了装置的制造成本，也让废旧动力部件得到二次利用，适配乡村场景的低成本落地需求。

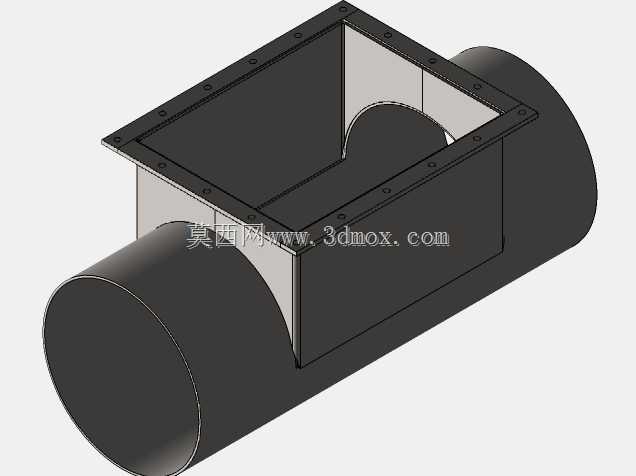

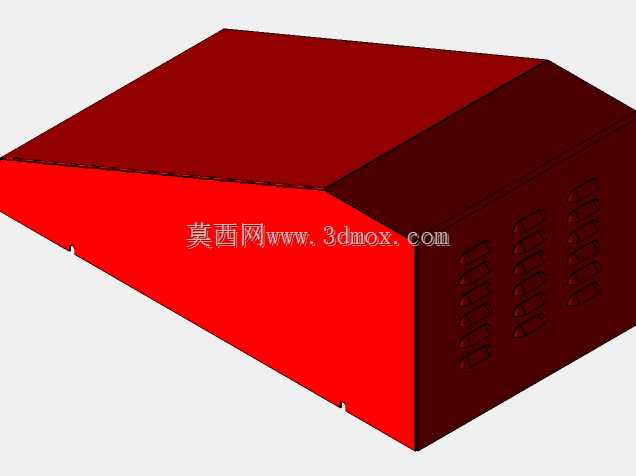

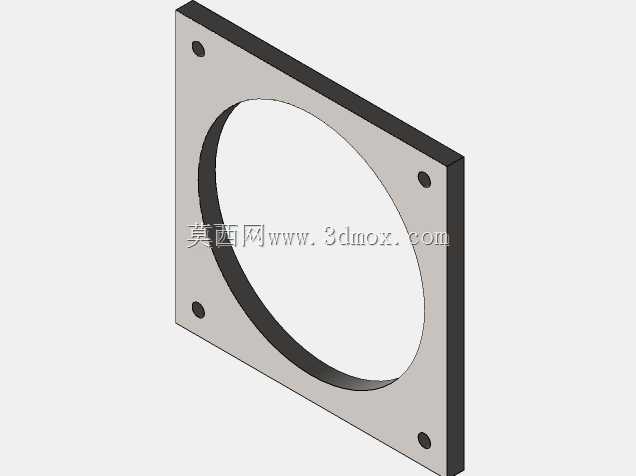

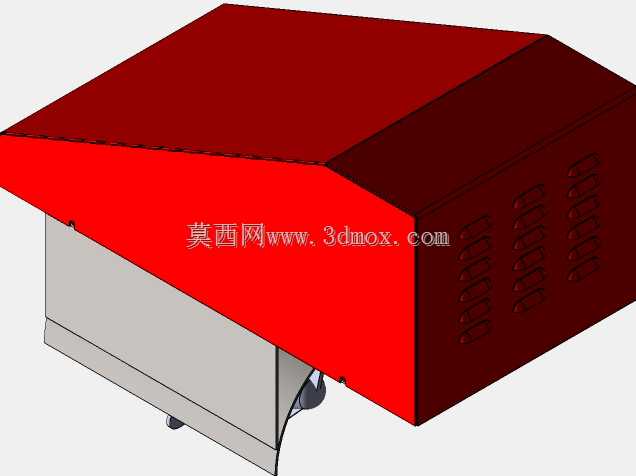

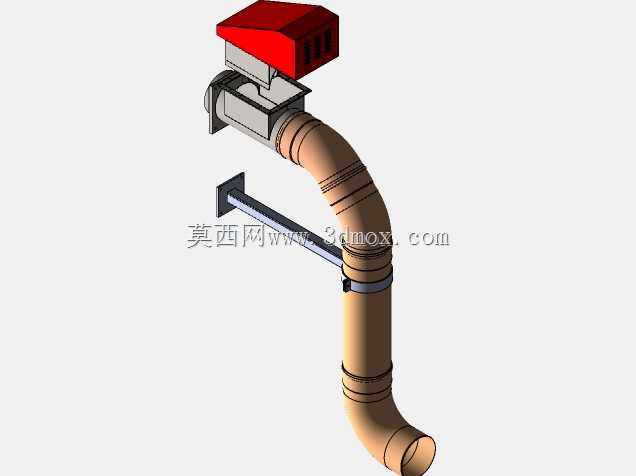

　　从结构设计层面拆解，整套装置沿水流管路轴向布设，主体通流段采用大曲率弯管结构，弯管段设置多道环形加强筋，既能够适应水磨现场原有管路的走向弯折，也能承受水流长期冲刷带来的管路振动与压力波动，避免管路连接处出现渗漏、结构疲劳开裂的问题。弯管的进水端设置法兰连接结构，可直接对接水磨原有引水管道，不需要对现有管路做大规模切割改造，安装时仅需在对应管段替换加装涡轮舱段即可，大幅降低现场施工的工作量。涡轮舱上方依次布设齿轮箱与发电模块，发电模块外部设置红色防护端盖，端盖上预留通风散热槽道，既可以阻挡外部杂物、溅水进入发电与传动舱室，也能保证设备运行过程中产生的热量及时散出，避免长期高温运行导致的绕组绝缘老化、齿轮油润滑性能下降问题。

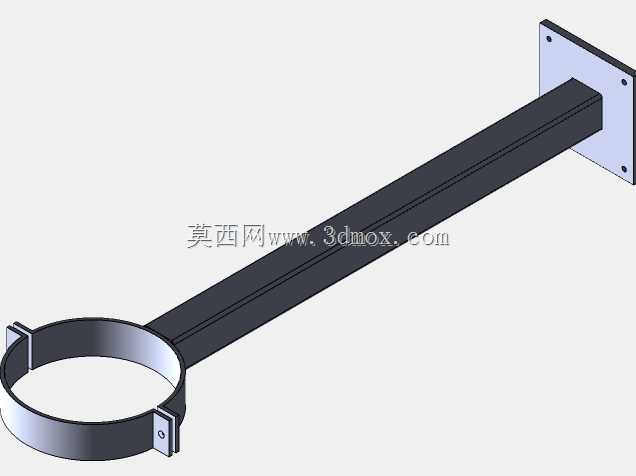

　　安装边界方面，整套装置的固定依托墙面安装的L型支撑支架完成，支架通过膨胀螺栓固定在水磨机房的墙体上，支撑臂延伸至弯管中段位置，通过环形管卡将弯管牢牢固定，抵消水流冲击带来的管路晃动，保证涡轮与齿轮箱的对中精度，避免长期运行出现传动偏磨、密封件过早损坏的问题。通流管路的直径参数经过匹配计算，刚好适配常规小型水磨的引水流量，在额定水流流速下，涡轮转速经过齿轮箱变速后，能够匹配发电机的额定转速区间，稳定输出1kW的额定功率，不会出现转速过高导致的过压烧损，也不会因为转速不足导致发电效率不达标的问题。

　　在细节设计上，管路的各个连接段都采用承插加卡箍的密封结构，适应乡村现场安装的公差偏差，不需要高精度的焊接作业，普通运维人员借助简单工具就能完成拆装维护。齿轮箱舱设置独立的注油与排油口，日常运维时可以定期更换齿轮润滑油，延长传动部件的使用寿命。发电模块的接线端设置在防护盖内部，接线完成后可以通过防护盖的卡扣结构锁闭，避免水磨现场高湿度环境下接线端子受潮氧化，降低线路故障的概率。整套装置的结构没有复杂的电控部件，核心结构件都采用常规工程材料制作，后期维护时可以就地找到替换配件，不需要依赖专业厂家的特殊备件，非常适合偏远乡村场景的长期使用。从实际布设的角度看，装置整体沿管路走向布置，不会额外占用水磨机房过多的地面空间，不影响水磨原有磨盘、传动结构的正常使用，实现水力资源的梯级利用，水流在推动涡轮做功后，依然可以顺着原有管路流向磨盘，完成水磨原本的粮食加工功能，真正做到一水多用，提升现有水利设施的综合利用效率。
