3-7型行星齿轮组传动结构设计

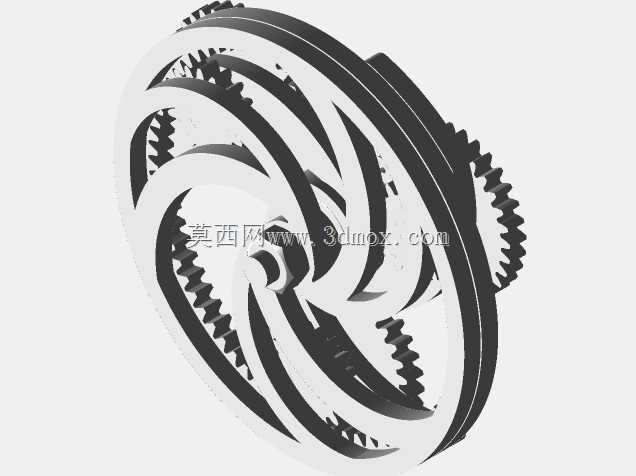

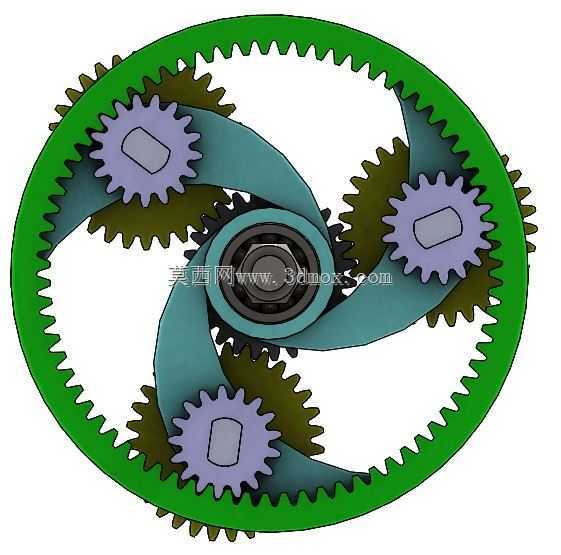

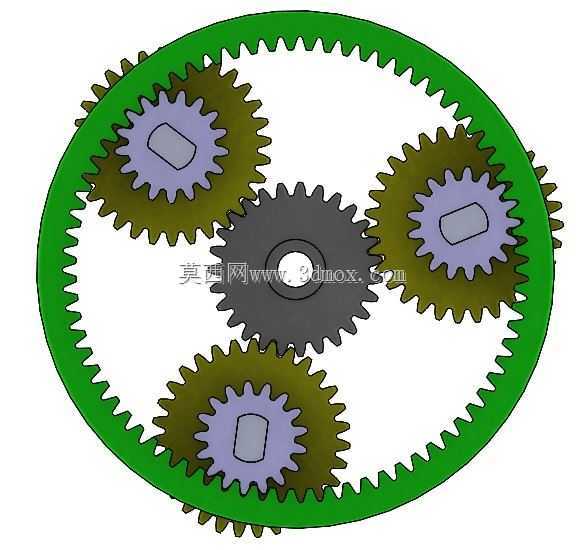

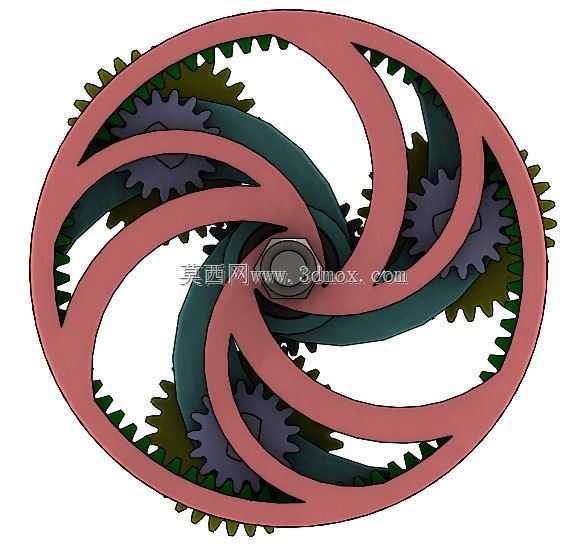

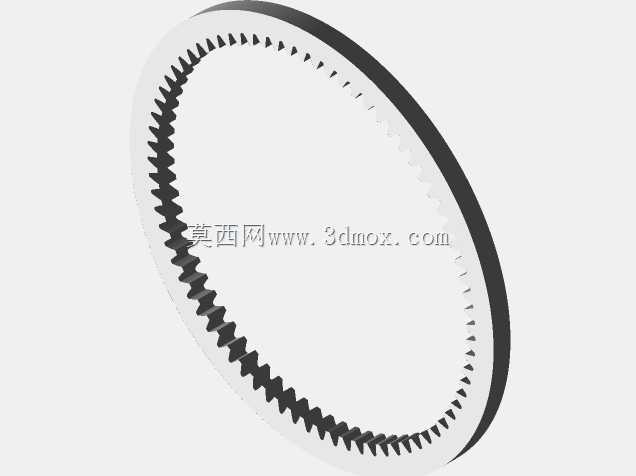

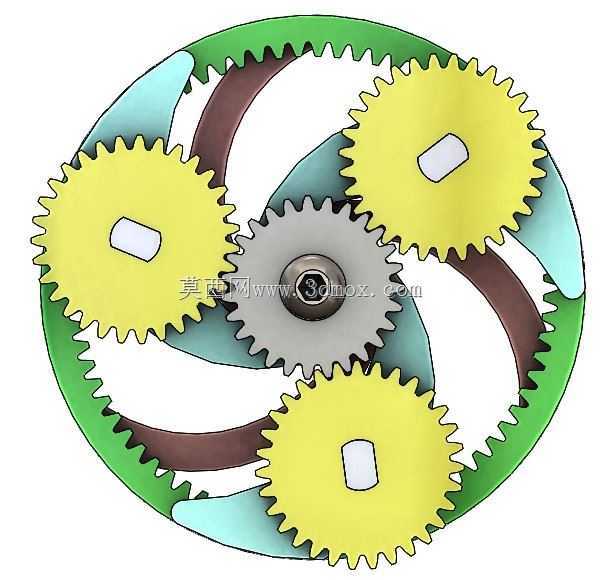

　　这套行星齿轮组采用1个内齿圈搭配6个外齿轮的排布方案，属于典型的3-7型行星传动构型，在工业传动场景中主要承担大减速比动力传输、同轴动力换向的作用，常见于中小型伺服传动机构、精密回转工作台、小型自动化设备的动力输出端，也可作为3D打印教学、机械原理演示的具象化教具使用。从结构设计逻辑来看，整套传动采用内齿圈固定、太阳轮输入、行星架输出的经典排布，三个均布的行星轮通过双联齿结构同时啮合太阳轮与内齿圈，既保证了传动过程中载荷的均匀分配，也通过多齿啮合的特性提升了整体承载能力，相比同尺寸的定轴齿轮组，这套结构能在更小的安装空间内实现更大的减速比，同时传动回程间隙更小，运行平稳性更优。设计过程中对齿形参数做了适配性调整，所有齿轮的齿顶隙、

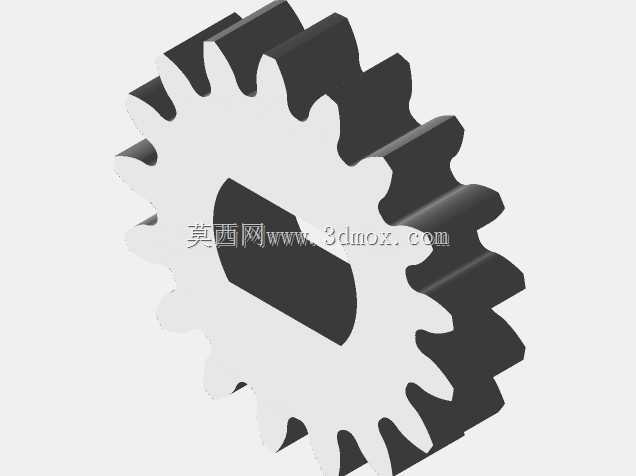

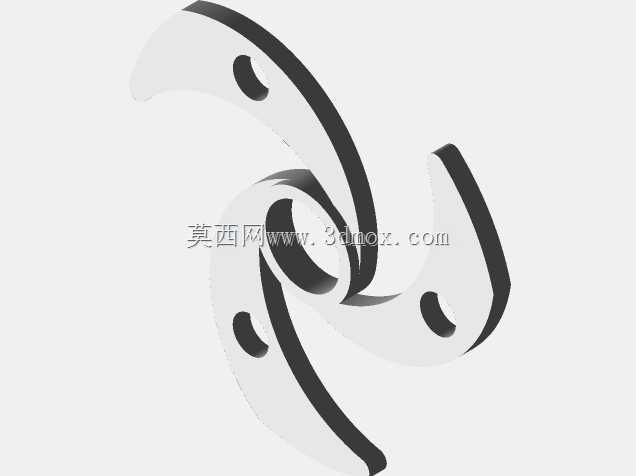

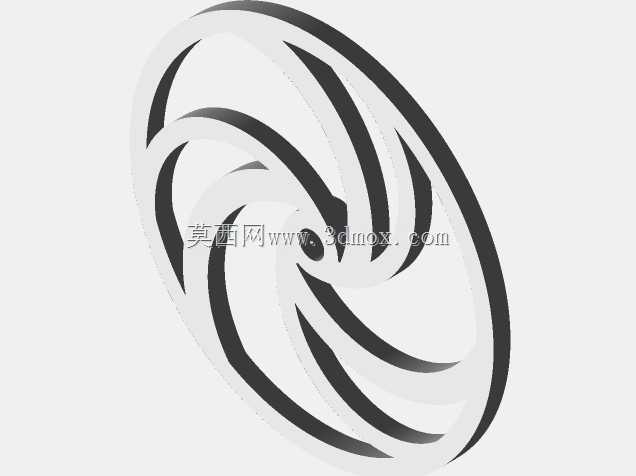

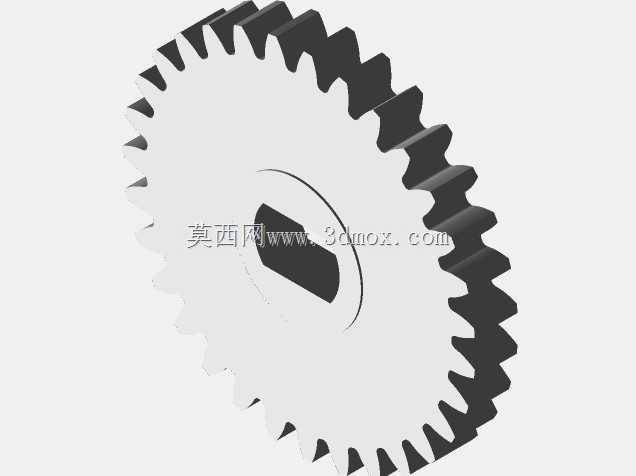

　　侧隙均按照通用传动公差标准设定，行星架采用三臂辐条式结构，在保证支撑刚度的前提下尽可能降低了整体重量，行星轮的安装轴位预留了标准轴承安装位，可直接适配通用微型轴承完成装配，无需额外做结构修改。安装边界方面，整套结构的最大外轮廓为内齿圈的外圆尺寸，轴向尺寸由行星架与齿轮的叠加厚度决定，输入端的太阳轮轴位预留了标准轴孔与键槽，可直接连接常规微型电机输出轴，输出端的行星架端面预留了安装螺孔，可直接对接负载端的连接法兰，无需额外设计转接件。如果用于3D打印实物验证，采用树脂材料打印时可直接使用原模型参数打印，齿面精度可满足演示与轻载传动需求；如果采用ABS或PLA等熔融沉积工艺打印，需要提前对齿面厚度、行星轮轴孔的配合公差做微调，

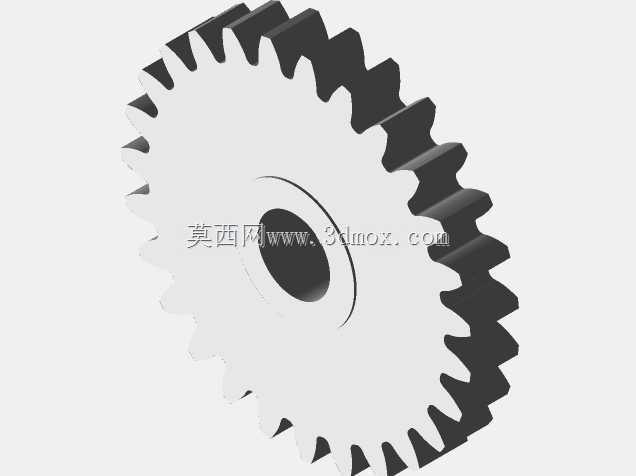

　　避免因打印收缩率导致装配卡滞或传动间隙过大。这套结构的载荷传递路径经过优化，动力从太阳轮输入后，会通过三个双联行星轮分流传递到内齿圈与行星架，相比单行星轮结构，双联齿的设计能进一步提升减速比范围，同时让每个啮合点的载荷降低约三分之一，能有效延长齿轮的使用寿命，在轻载自动化传动场景下，这套结构可直接替代同规格的定轴减速组，大幅缩减传动机构的占用空间。
